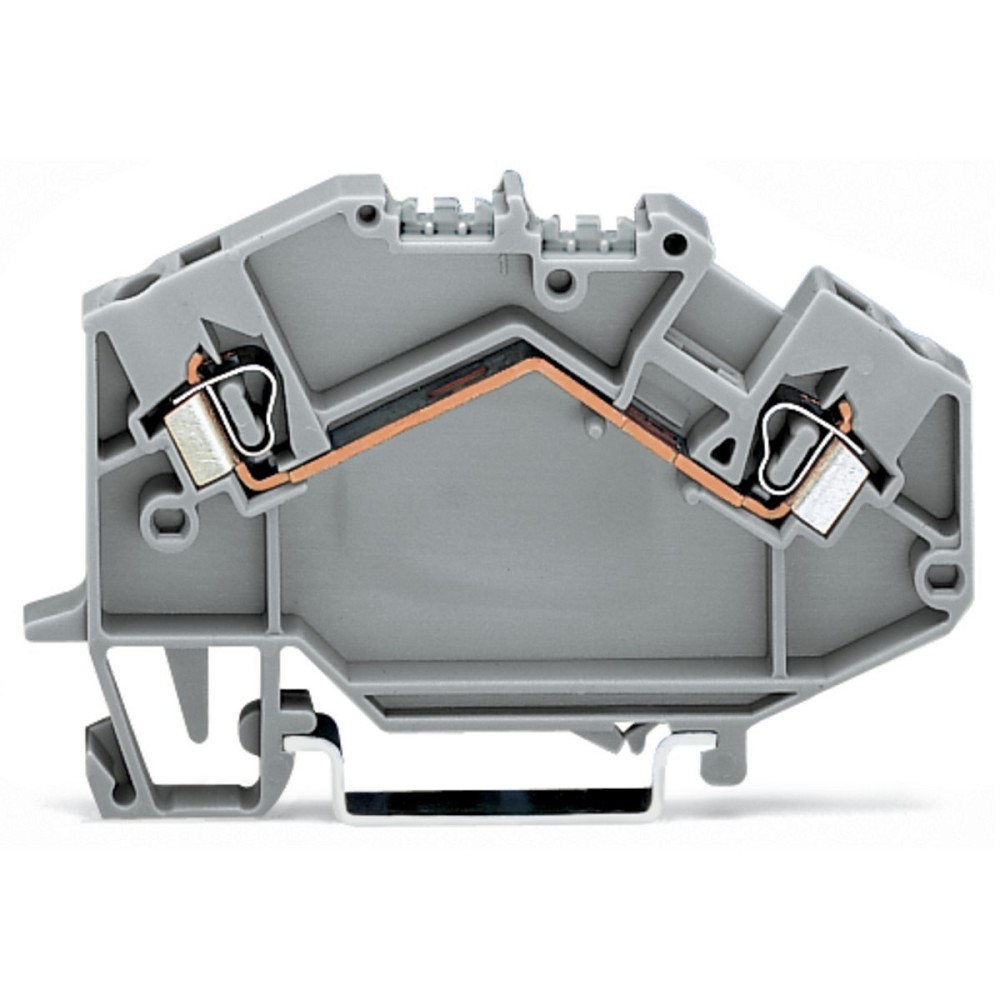

WAGO 780-601 Durchgangsklemme für sichere und kompakte Verdrahtungen
Die WAGO Durchgangsklemme 780-601 wurde für zuverlässige elektrische Verbindungen in industriellen und technischen Installationen entwickelt. Die 2-Leiter-Ausführung ermöglicht eine einfache Verbindung von Leitern und sorgt für eine übersichtliche sowie strukturierte Verdrahtung innerhalb von Schaltschränken und Verteilersystemen.
Die integrierte CAGE CLAMP Federzugtechnik gewährleistet eine dauerhaft sichere Kontaktierung ohne Nachziehen von Schrauben. Die Feder passt sich automatisch an unterschiedliche Leiterarten an und sorgt für eine vibrationsfeste Verbindung auch unter anspruchsvollen Betriebsbedingungen.
Mit einer Leiteraufnahme von 0,08 bis 2,5 mm² bietet die WAGO 780-601 eine hohe Flexibilität für verschiedene Anwendungen. Sowohl eindrähtige als auch mehrdrähtige und feindrähtige Leiter können sicher angeschlossen werden.
Die kompakte Bauform mit nur 5 mm Breite ermöglicht eine platzsparende Installation auf Standard-Hutschienen TH35. Die mittige Beschriftungsmöglichkeit unterstützt eine klare Kennzeichnung und erleichtert die Wartung sowie Fehlersuche in komplexen Anlagen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 780-601
• GTIN / EAN: 4044918681018
• Produktart: 2-Leiter-Durchgangsklemme
• Anschlusstechnik: CAGE CLAMP
• Leiterquerschnitt: 2,5 mm²
• Farbe: grau
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 2
• Bemessungsstrom: 24 A
• Bemessungsspannung: 1000 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08–2,5 mm²
• Elektrischer Anschluss: Federzuganschluss
• Montageart: Hutschiene TH35
• Geeignet für Tragschienen: 35 x 15 mm und 35 x 7,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL94: V0
• Explosionsgeprüfte Ausführung Ex e: nein
• Abschlussplatte erforderlich: ja
• Etagen intern gebrückt: nein
• Ursprungsland: Deutschland
MAẞE
• Breite: 5 mm
• Höhe: 77 mm
• Tiefe: 43,5 mm
EINSATZBEREICHE
• Schaltschrankbau
• Steuerungsanlagen
• Automatisierungstechnik
• Industrieinstallationen
• Maschinen- und Anlagenbau
• Energieverteilungen
• Mess- und Regeltechnik
• Elektrische Installationen auf Hutschiene
VORTEILE DER WAGO 780-601 DURCHGANGSKLEMME
• Kompakte Bauform mit nur 5 mm Breite
• Bewährte CAGE CLAMP Federzugtechnik
• Geeignet für Leiter bis 2,5 mm²
• Hohe Bemessungsspannung bis 1000 V
• Wartungsfreie und vibrationssichere Verbindung
• Schnelle und einfache Verdrahtung
• Mittige Beschriftungsmöglichkeit für klare Kennzeichnung
• Platzsparende Installation auf Hutschiene TH35
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 780-601 Durchgangsklemme für professionelle Elektroinstallationen, bei denen eine kompakte Bauform und eine zuverlässige Verbindungstechnik entscheidend sind. Die CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle Montage und sorgt dauerhaft für sichere elektrische Kontakte.
Durch die hohe Spannungsfestigkeit von 1000 V, die flexible Leiteraufnahme und die geringe Baubreite ist diese WAGO Klemme eine ideale Lösung für Schaltschrankbau, Automatisierungstechnik und industrielle Verdrahtungsaufgaben.
