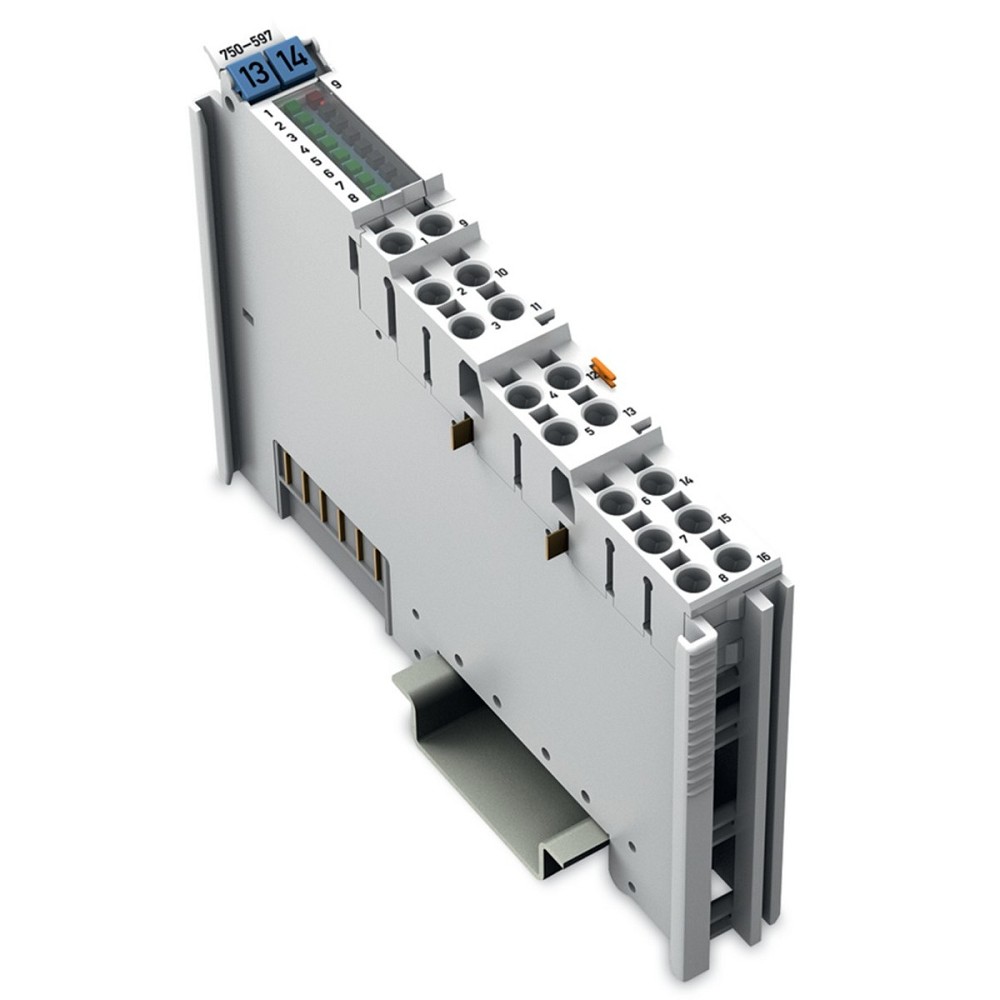

WAGO 750-597 Analogausgangsklemme für präzise Spannungssignale in der Automatisierung
Die WAGO 750-597 Analogausgangsklemme wurde für die Ausgabe präziser analoger Spannungssignale in modernen Steuerungs- und Automatisierungssystemen entwickelt. Das Modul stellt acht analoge Ausgangskanäle zur Verfügung und erzeugt normierte Signale im Bereich 0–10 V sowie ±10 V.
Mit einer Auflösung von 12 Bit ermöglicht die Analogausgangsklemme eine genaue Ansteuerung angeschlossener Geräte und sorgt für eine zuverlässige Signalqualität in anspruchsvollen industriellen Anwendungen. Die Ausgangssignale werden galvanisch getrennt zur Systemebene übertragen, wodurch eine hohe Betriebssicherheit und Störfestigkeit erreicht wird.
Die Versorgung erfolgt über die interne Systemspannung sowie die 24-V-Feldversorgung. Das Modul überwacht die vorhandene Feldversorgung und erkennt zuverlässig deren Ausfall. Der Status wird an den Feldbuskoppler übertragen und zusätzlich über eine LED angezeigt, wodurch eine schnelle Diagnose im Betrieb möglich ist.

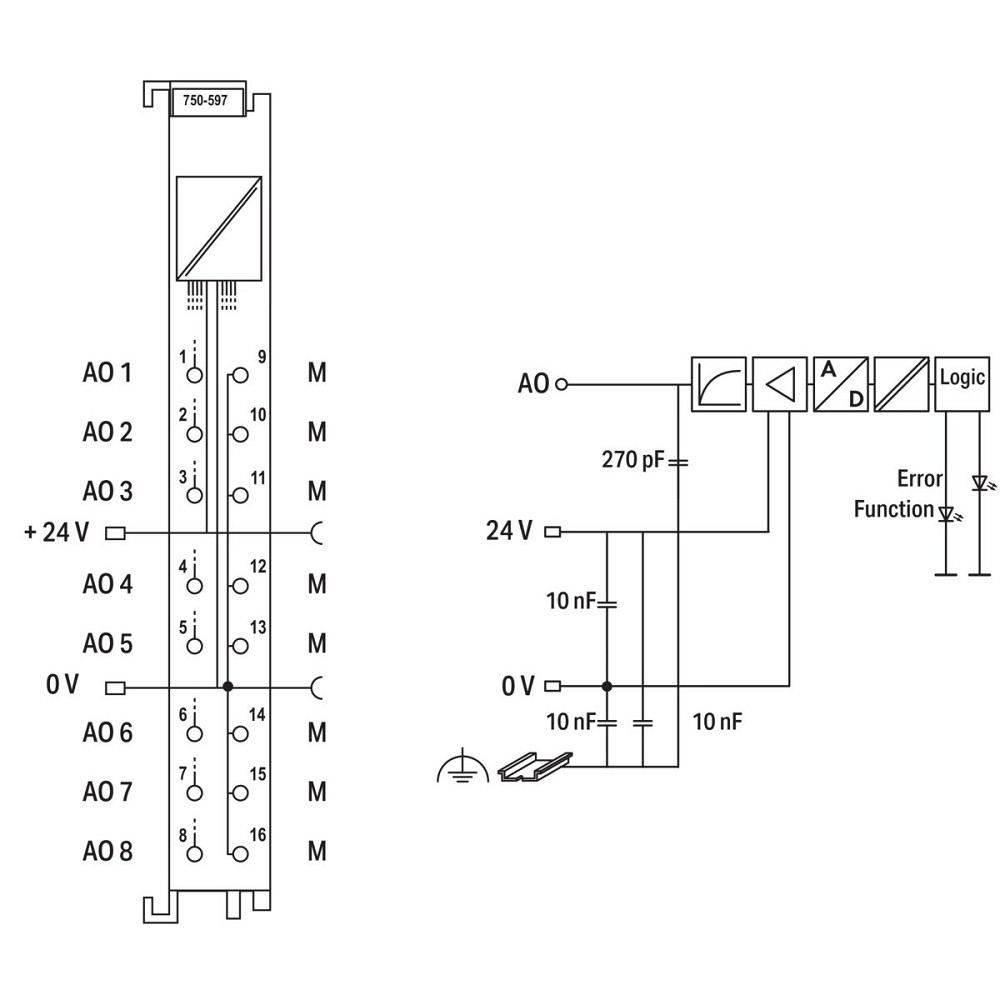

Die acht Ausgangskanäle verfügen über ein gemeinsames Massepotential und können flexibel über WAGO-I/O-CHECK sowie GSD-Dateien konfiguriert werden. Die kompakte Bauform mit nur 12 mm Breite ermöglicht eine platzsparende Integration in Schaltschränke und Automatisierungssysteme.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 750-597
• GTIN / EAN: 4055143432146
• Produktart: Analogausgangsklemme
• Serie: WAGO I/O-SYSTEM 750
• Anzahl analoge Ausgänge: 8
• Ausgangssignal: Spannung
• Ausgangsspannung: 0–10 V / ±10 V
• Auflösung Analogausgänge: 12 Bit
• Versorgungsspannung: 24 V DC
• Spannungsart: DC
• Eingangssignale: nicht vorhanden
• Stromausgang: nein
• Spannungsausgang: ja
• Ausgangssignal konfigurierbar: nein
• Analoge Ausgänge konfigurierbar: nein
• Ausgangskanäle mit gemeinsamem Massepotential: ja
• Galvanische Trennung zur Systemebene: ja
• Erkennung fehlender 24-V-Feldversorgung: ja
• Konfiguration über WAGO-I/O-CHECK und GSD-Dateien möglich: ja
• Systemkomponente: ja
• Elektrischer Anschluss: Federzuganschluss
• Feldbusanschluss über separaten Buskoppler: ja
• Schutzart: IP20
• Tragschienenmontage: ja
• Wand-/Direktmontage: nein
• Fronteinbau: nein
• Rack-Montage: nein
• Geeignet für Sicherheitsfunktionen: nein
• Explosionsschutz Gas: ATEX Kategorie 3G
• Explosionsschutz Staub: ATEX Kategorie 3D
• Ursprungsland: Deutschland
MAẞE
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
EINSATZBEREICHE
• Industrielle Automatisierung
• Maschinen- und Anlagenbau
• Prozessautomation
• Regelungstechnik
• Steuerung von Ventilen und Stellgliedern
• Gebäudeautomation
• Schaltschrankbau
• Mess- und Regelanlagen
VORTEILE DER WAGO 750-597 ANALOGAUSGANGSKLEMME
• Acht analoge Spannungsausgänge auf kompakter Baufläche
• Unterstützung von 0–10 V und ±10 V Signalen
• Hohe Signalgenauigkeit durch 12-Bit-Auflösung
• Galvanische Trennung zur Systemebene
• Integrierte Diagnose der 24-V-Feldversorgung
• LED-Statusanzeige für schnelle Fehlererkennung
• Einfache Integration in das WAGO I/O-SYSTEM 750
• Platzsparende Montage auf Hutschiene TH35
• Geeignet für professionelle Industrieanwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 750-597 Analogausgangsklemme für professionelle Automatisierungsaufgaben, bei denen präzise analoge Spannungssignale benötigt werden. Die acht Kanäle, die 12-Bit-Auflösung und die galvanische Trennung sorgen für eine zuverlässige Signalverarbeitung und eine hohe Betriebssicherheit.
Durch die kompakte Bauweise, die einfache Integration in das WAGO I/O-SYSTEM 750 und die umfangreichen Diagnosemöglichkeiten ist dieses Analogausgangsmodul eine leistungsstarke Lösung für Maschinenbau, Prozesssteuerungen und industrielle Regelungstechnik.
