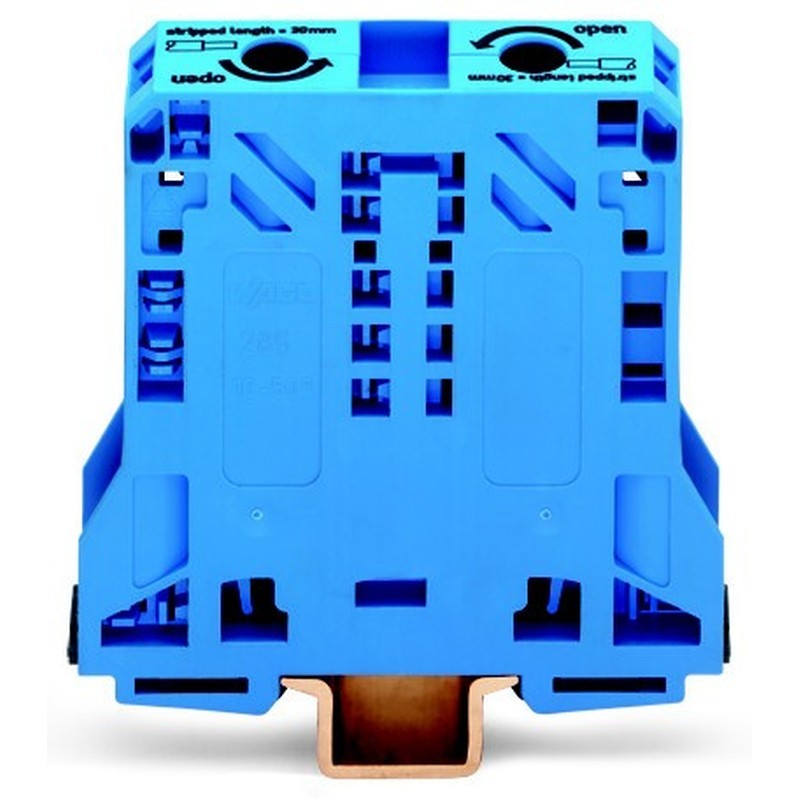

WAGO 285-154 Durchgangsklemme 50 mm² blau
Die WAGO 285-154 Durchgangsklemme ist eine robuste Reihenklemme für die sichere Verbindung und Weiterführung großer Leiterquerschnitte in industriellen Anwendungen. Die leistungsfähige 2-Leiter-Klemme ermöglicht den Anschluss von feindrähtigen Leitern ohne Aderendhülse bis 70 mm² sowie von Leitern mit Aderendhülse, eindrähtigen und mehrdrähtigen Leitern bis 50 mm².
Die integrierte POWER CAGE CLAMP Federzugtechnik sorgt für eine dauerhaft zuverlässige elektrische Verbindung ohne Nachziehen der Klemmstellen. Die Federtechnologie gewährleistet eine hohe Kontaktqualität und bietet Sicherheit auch bei Vibrationen, Temperaturschwankungen und mechanischen Belastungen.
Mit einem Bemessungsstrom von 150 A und einer Bemessungsspannung von 1000 V ist die WAGO 285-154 optimal für leistungsstarke Stromverteilungen und industrielle Anwendungen geeignet. Die blaue Farbgebung ermöglicht eine eindeutige Kennzeichnung und erleichtert die übersichtliche Verdrahtung im Schaltschrank.
Die Montage erfolgt einfach auf einer Hutschiene TH35. Durch die kompakte Bauform mit einer Breite von nur 20 mm ermöglicht die Durchgangsklemme eine platzsparende Installation bei gleichzeitig hoher Strombelastbarkeit.
Der hochwertige Thermoplast-Isolierkörper mit Brennbarkeitsklasse V0 nach UL 94 gewährleistet eine hohe Sicherheit und erfüllt die Anforderungen moderner industrieller Elektroinstallationen. Die seitlichen Beschriftungsaufnahmen unterstützen eine klare Kennzeichnung der Verdrahtung.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 285-154
• GTIN / EAN: 4045454507428
• Produkttyp: Durchgangsklemme
• Ausführung: 2-Leiter-Durchgangsklemme
• Produktserie: POWER CAGE CLAMP
• Farbe: blau
• Bemessungsstrom In: 150 A
• Bemessungsspannung: 1000 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Etagen intern gebrückt: nein
• Montageart: Hutschiene TH35
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 10 bis 70 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 10 bis 50 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 10 bis 50 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 10 bis 50 mm²
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Ex e Ausführung: nein
• Abschlussplatte erforderlich: nein
• Zolltarifnummer: 85369010
• Ursprungsland: Polen
MAẞE
• Breite: 20 mm
• Höhe: 94 mm
• Tiefe: 87 mm
EINSATZBEREICHE
• Schaltschrankbau
• Energieverteilungen
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Leistungsverdrahtung
• Stromversorgungssysteme
• Steuerungsanlagen
• Industrielle Schaltanlagen
• Verbindung großer Leiterquerschnitte
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 285-154 Durchgangsklemme für industrielle Anwendungen mit hohen Anforderungen an Strombelastbarkeit, Sicherheit und dauerhafte Verbindungstechnik. Die POWER CAGE CLAMP Federtechnik ermöglicht eine schnelle Installation und gewährleistet eine zuverlässige Kontaktierung großer Leiterquerschnitte ohne Wartungsaufwand. Besonders im Schaltschrank- und Energieverteilungsbereich überzeugt die Klemme durch ihre robuste Bauweise, kompakte Abmessungen und die bewährte WAGO-Qualität.
