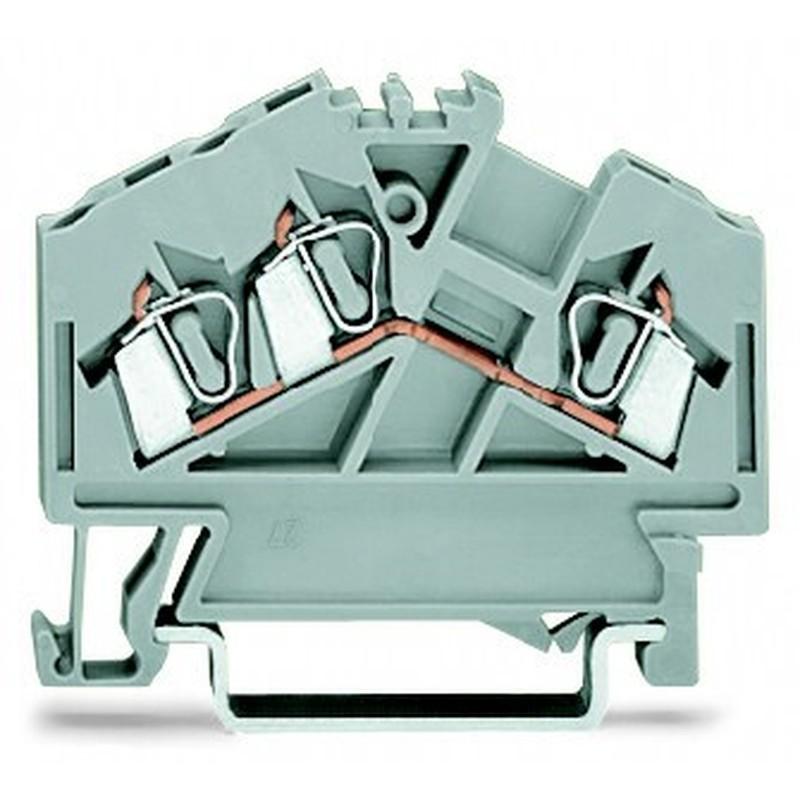

WAGO 280-641 Durchgangsklemme – kompakte 3-Leiter-Reihenklemme für sichere Verdrahtungen
Die WAGO 280-641 Durchgangsklemme wurde für zuverlässige elektrische Verbindungen in Schaltschränken, Energieverteilungen und industriellen Steuerungsanlagen entwickelt. Mit drei Klemmstellen auf einer Ebene ermöglicht sie eine übersichtliche und platzsparende Verdrahtung unterschiedlichster Anwendungen.
Die bewährte CAGE CLAMP Federanschlusstechnik gewährleistet eine dauerhaft sichere Kontaktierung ohne Nachziehen der Anschlüsse. Die wartungsfreie Verbindungstechnik bietet eine hohe Vibrationsfestigkeit und eignet sich sowohl für eindrähtige als auch mehrdrähtige und feindrähtige Leiter.
Mit einer Belastbarkeit von bis zu 24 A und einer Bemessungsspannung von 800 V erfüllt die Reihenklemme die Anforderungen moderner Industrie- und Gebäudeinstallationen. Die kompakte Bauform mit lediglich 5 mm Breite sorgt für eine optimale Nutzung der vorhandenen Schaltschrankfläche.
Der hochwertige Thermoplast-Isolierkörper erfüllt die Brennbarkeitsklasse UL 94 V0 und ist für Betriebstemperaturen bis 105 °C ausgelegt. Damit überzeugt die WAGO Durchgangsklemme durch Langlebigkeit, Betriebssicherheit und höchste Zuverlässigkeit im professionellen Einsatz.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 280-641
• Produktart: 3-Leiter-Durchgangsklemme
• Farbe: Grau
• Montageart: Hutschiene TH35
• Beschriftung: Mittige Beschriftung
• Anschlusstechnik: CAGE CLAMP
• Abschlussplatte erforderlich: Ja
Elektrische Daten
• Leiterquerschnitt: 2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 800 V
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 3
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,08–2,5 mm²
• Anschlussart: Federzuganschluss (CAGE CLAMP)
Material und Eigenschaften
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Wartungsfreie Federanschlusstechnik
• Vibrationssichere Kontaktierung
• Kompakte Bauform für platzsparende Installationen
• Robuste Industrieausführung
MAẞE
• Breite: 5 mm
• Höhe: 50,5 mm
• Tiefe: 36,5 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Gebäudeinstallation
• Energieverteilungen
• Maschinen- und Anlagenbau
• Steuerungsanlagen
• Automatisierungstechnik
• Industrielle Elektroinstallationen
• Verteilerschränke
• Schaltanlagen
• Professionelle Reihenklemmenverdrahtung
Vorteile der WAGO 280-641 Durchgangsklemme
• Drei Klemmstellen in kompakter Bauform
• Bewährte CAGE CLAMP Federanschlusstechnik
• Wartungsfreie und vibrationssichere Kontaktierung
• Für alle gängigen Leiterarten bis 2,5 mm² geeignet
• Hohe Belastbarkeit bis 24 A
• Bemessungsspannung bis 800 V
• Platzsparende Bauweise mit nur 5 mm Breite
• Robuster Thermoplast nach UL 94 V0
• Schnelle und sichere Montage auf DIN-Hutschienen
• Original WAGO Qualität für professionelle Installationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 280-641 Durchgangsklemme für professionelle Verdrahtungen in Schaltschränken, Energieverteilungen und industriellen Anlagen. Die Kombination aus drei Klemmstellen, kompakter Bauform und bewährter CAGE CLAMP Anschlusstechnik sorgt für eine besonders sichere und übersichtliche Installation.
Durch die hohe Belastbarkeit, die wartungsfreie Federtechnik und die robuste Industrieausführung eignet sich diese WAGO Reihenklemme hervorragend für langlebige Elektroinstallationen in der Gebäude- und Automatisierungstechnik.
