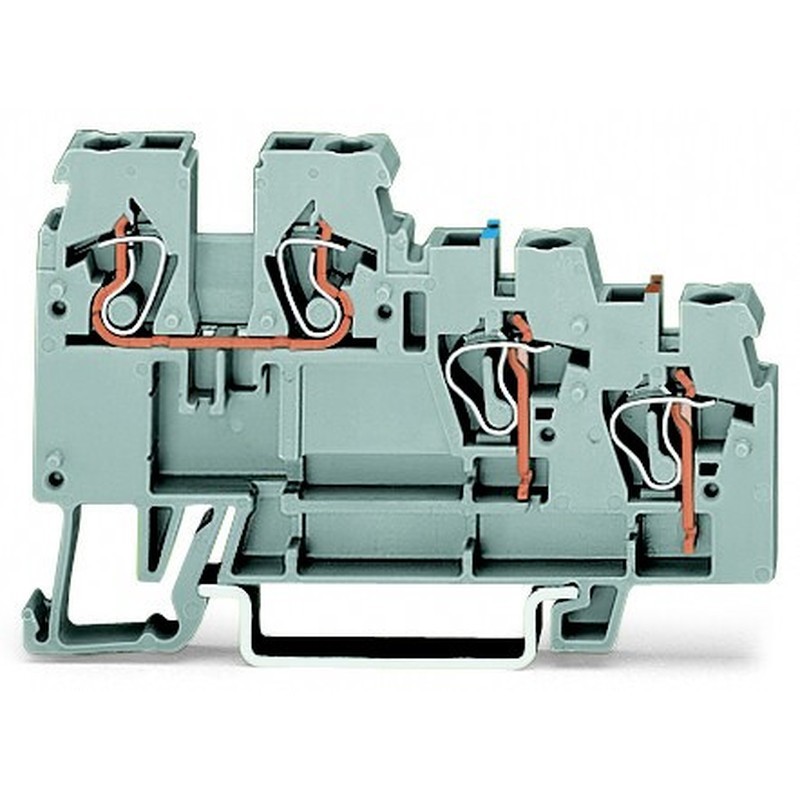

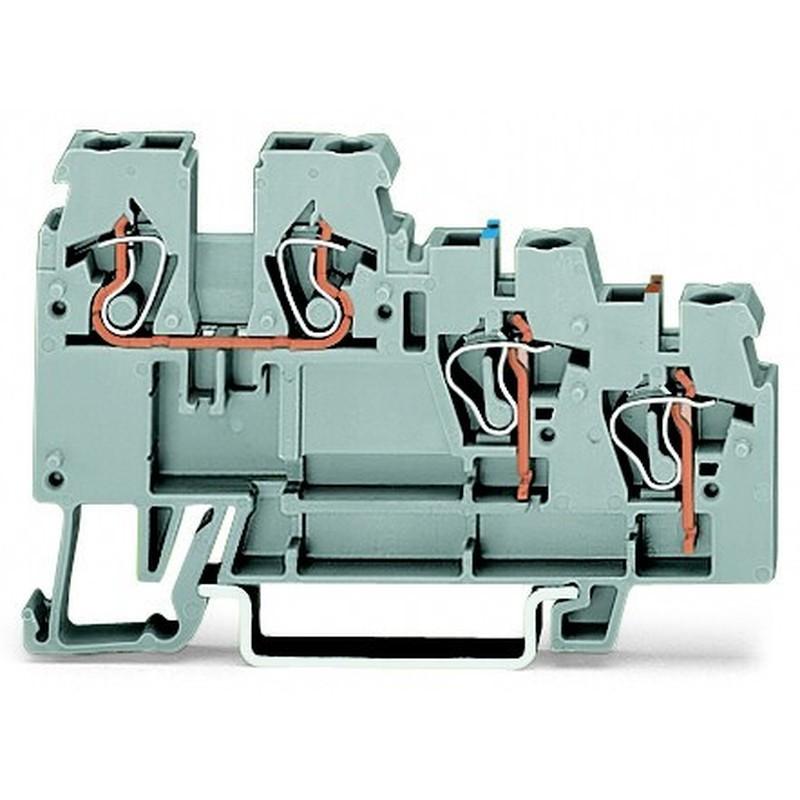

WAGO 270-560 Initiatorenklemme 3-Leiter 2,5 mm² grau
Die WAGO 270-560 Initiatorenklemme wurde speziell für den Anschluss von 3-Leiter-Sensoren und Initiatoren in industriellen Automatisierungsanwendungen entwickelt. Sie ermöglicht eine übersichtliche und sichere Verdrahtung von Sensorleitungen und bietet eine zuverlässige Verbindungstechnik für moderne Steuerungssysteme.
Dank der bewährten CAGE CLAMP Federanschlusstechnik sorgt die Klemme für eine dauerhaft sichere Kontaktierung ohne Nachziehen der Anschlüsse. Die Federtechnik kompensiert automatisch Leiterbewegungen und gewährleistet stabile elektrische Verbindungen auch bei Vibrationen und Temperaturschwankungen.
Die Klemme unterstützt Leiterquerschnitte bis 2,5 mm² und ist für einen Bemessungsstrom von 18 A sowie eine Bemessungsspannung von 250 V ausgelegt. Die drei Ebenen ermöglichen eine strukturierte Signalverdrahtung und erleichtern die Installation in Schaltschränken.
Die farbig bedruckten Leitereinführungen unterstützen eine schnelle und fehlerfreie Zuordnung der Anschlüsse. Durch die kompakte Breite von nur 5 mm eignet sich die WAGO 270-560 besonders für Anwendungen mit begrenztem Platzangebot.
Die Montage erfolgt einfach auf Standard-Hutschienen TH35. Der robuste Thermoplast-Isolierkörper mit Brennbarkeitsklasse V0 nach UL 94 gewährleistet eine hohe Sicherheit im industriellen Umfeld.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 270-560
• GTIN / EAN: 4050821035251
• Produkttyp: Initiatorenklemme
• Ausführung: 3-Leiter-Initiatorenklemme
• Anschlussart: CAGE CLAMP Federanschluss
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 bis 2,5 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25 bis 1,5 mm²
• Leiterquerschnitt eindrähtig: 0,08 bis 2,5 mm²
• Leiterquerschnitt mehrdrähtig: 0,08 bis 2,5 mm²
• Bemessungsstrom: 18 A
• Bemessungsspannung: 250 V
• Anzahl der Etagen: 3
• Anzahl Klemmstellen je Etage: 4
• Etagen intern gebrückt: nein
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Montageart: Hutschiene TH35
• Quer verbindbar: nein
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: ja
• Farbe: grau
• PE-Anschluss: nein
• Schirmanschluss: nein
• Einspeisefunktion: nein
• Trennfunktion: nein
• Explosionsgeprüfte Ausführung Ex e: nein
• Zolltarifnummer: 85369010
• Ursprungsland: China
MAẞE
• Breite: 5 mm
• Höhe: 68 mm
• Tiefe: 39 mm
EINSATZBEREICHE
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Schaltschrankverdrahtung
• Sensor- und Initiatorenanschlüsse
• SPS-Steuerungen
• Industrielle Steuerungssysteme
• Fertigungsanlagen
• Prozessautomation
• Dezentrale Signalverarbeitung
• Hutschieneninstallationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 270-560 Initiatorenklemme für platzsparende und zuverlässige Sensorverdrahtungen in industriellen Anwendungen. Die CAGE CLAMP Federanschlusstechnik ermöglicht eine schnelle Installation und sorgt dauerhaft für sichere elektrische Kontakte. Besonders bei umfangreichen Schaltschrankverdrahtungen überzeugt die kompakte Bauform durch Übersichtlichkeit, einfache Handhabung und hohe Betriebssicherheit.
