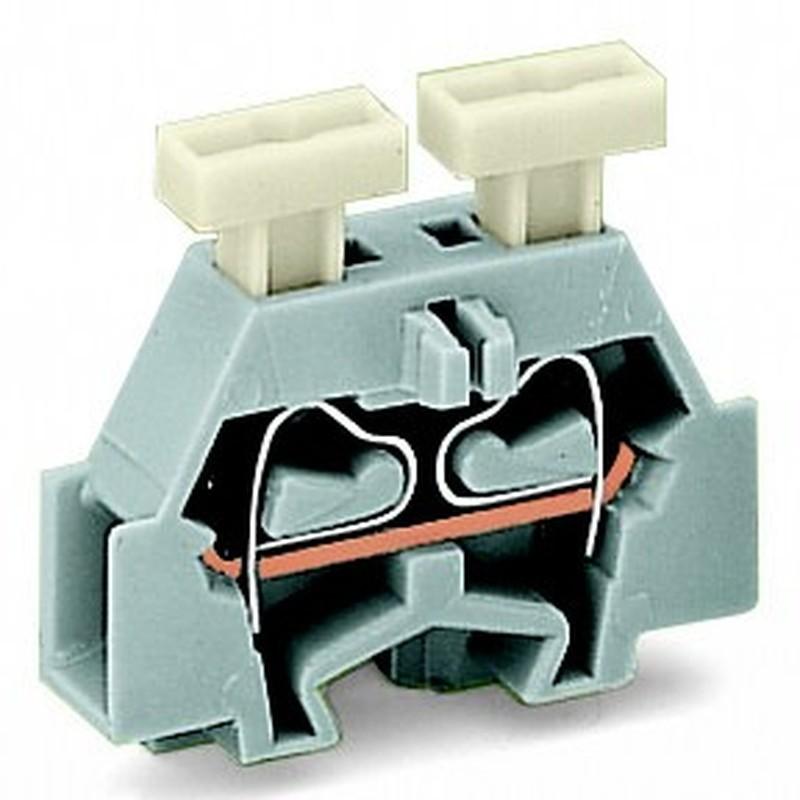

WAGO 261-316/341-000 2-Leiter-Klemme beidseitig mit Drücker
Die WAGO 261-316/341-000 ist eine hochwertige 2-Leiter-Klemme für den platzsparenden Anschluss elektrischer Leiter in industriellen Anwendungen und im Gerätebau. Durch den beidseitigen Leiteranschluss und die integrierte Drückerbetätigung lässt sich eine schnelle und komfortable Verdrahtung realisieren.
Die bewährte CAGE CLAMP Federanschlusstechnik gewährleistet dauerhaft sichere Kontakte ohne Nachziehen der Klemmstellen. Selbst bei Vibrationen oder Temperaturschwankungen bleibt die elektrische Verbindung zuverlässig und wartungsfrei.
Die Klemme eignet sich für eindrähtige, mehrdrähtige und feindrähtige Leiter mit Querschnitten bis 2,5 mm². Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 24 A bietet sie ausreichend Leistungsreserven für zahlreiche Anwendungen.
Der integrierte Rastfuß ermöglicht eine einfache Montage an Blechen mit einer Materialstärke von 0,6 bis 1,2 mm. Zusätzlich ist eine Befestigung über ein Montageloch mit 3,5 mm Durchmesser möglich.
Der halogenfreie Thermoplast-Isolierkörper mit Brennbarkeitsklasse V0 nach UL 94 sorgt für eine hohe Betriebssicherheit. Dank der kompakten Bauform eignet sich die WAGO 261-316/341-000 besonders für Anwendungen mit begrenztem Einbauraum.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 261-316/341-000
• GTIN / EAN: 4044918625760
• Produkttyp: 2-Leiter-Klemme
• Ausführung: beidseitig mit Drücker
• Anschlussart: CAGE CLAMP Federanschluss
• Polzahl: 1
• Klemmstellen je Pol: 2
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 bis 2,5 mm²
• Leiterquerschnitt eindrähtig: 0,08 bis 2,5 mm²
• Leiterquerschnitt mehrdrähtig: 0,08 bis 2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 500 V
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Montageart: Rastfuß für Blechmontage
• Geeignet für Blechdicke: 0,6 bis 1,2 mm
• Befestigungsloch: Ø 3,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Halogenfrei: ja
• Betriebstemperatur: -30 bis +85 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: ja
• Explosionsgeprüfte Ausführung Ex e: nein
• Farbe: orange
• Transparent: nein
• Zolltarifnummer: 85369010
• Ursprungsland: Deutschland
MAẞE
• Breite: 6 mm
• Höhe: 28,1 mm
• Tiefe: 23,3 mm
EINSATZBEREICHE
• Gerätebau
• Schaltschrankbau
• Steuerungsbau
• Maschinen- und Anlagenbau
• Industrieelektrik
• Leiterplattennahe Verdrahtung
• Blechmontage
• Verteilersysteme
• Elektroinstallationen
• Kompakte Anschlusslösungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 261-316/341-000 für kompakte und sichere Verdrahtungslösungen im Geräte- und Schaltschrankbau. Die bewährte CAGE CLAMP Federtechnik sorgt für dauerhaft zuverlässige elektrische Verbindungen und reduziert den Installationsaufwand erheblich. Besonders die einfache Blechmontage mit Rastfuß und die platzsparende Bauform machen diese Klemme zu einer vielseitigen Lösung für professionelle Anwendungen.
