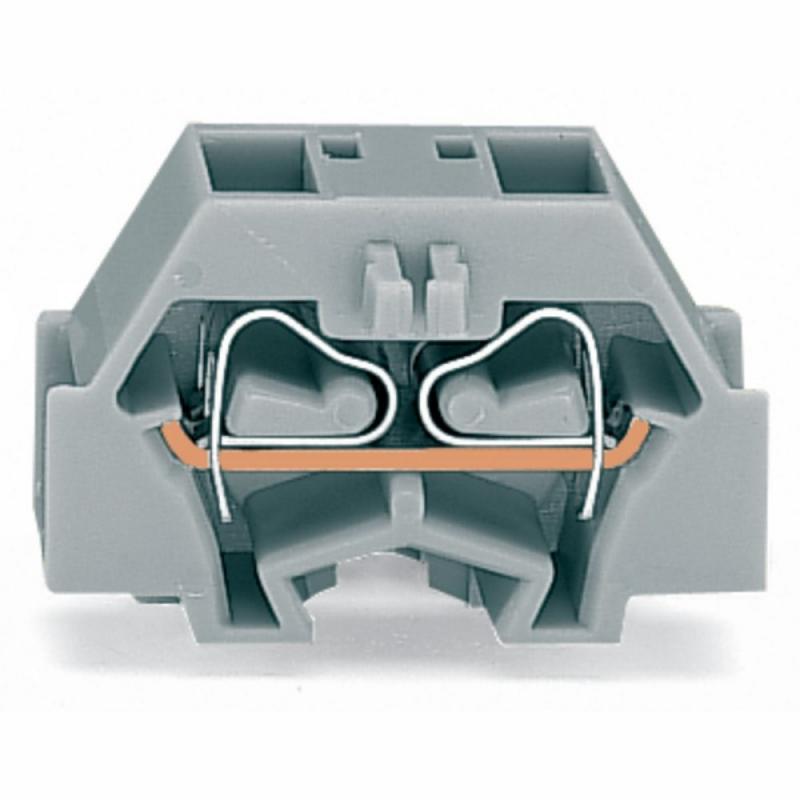

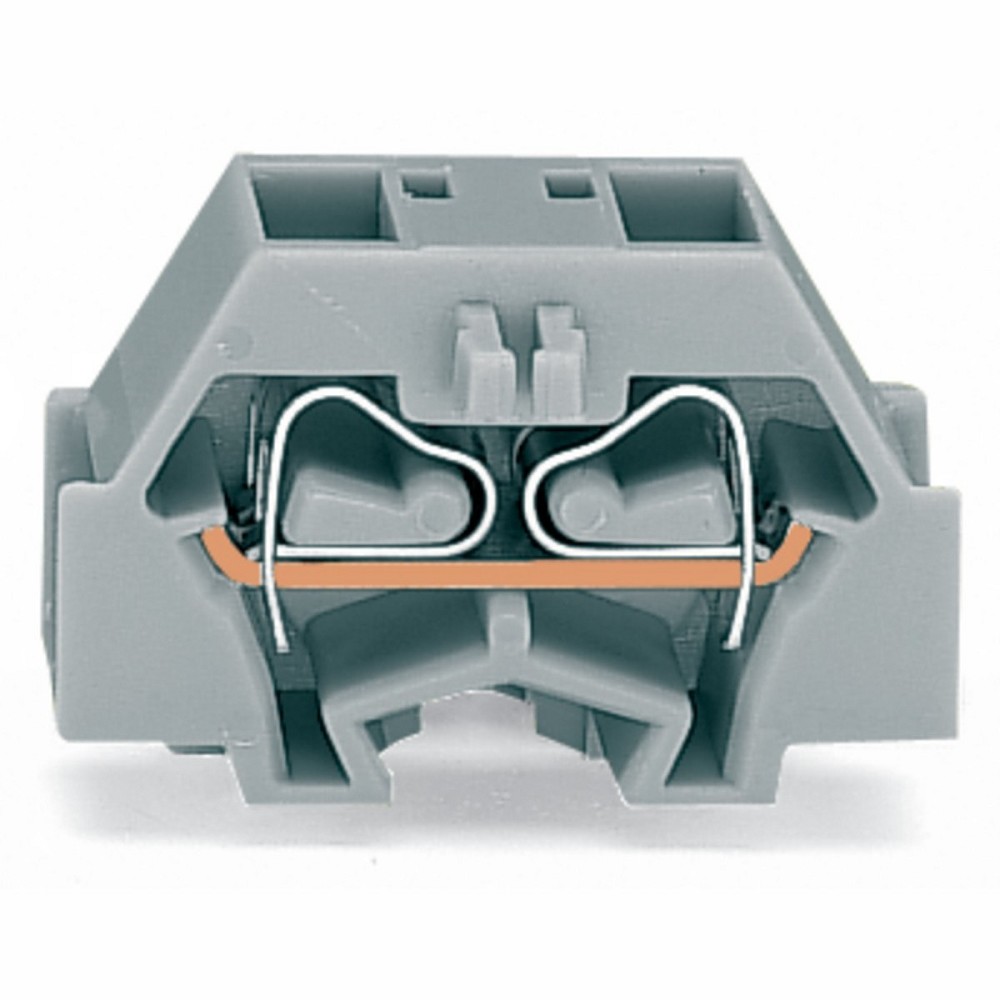

WAGO 260-331 4-Leiter-Klemme 1,5 mm² – kompakte Verbindungstechnik mit Befestigungsflansch
Die WAGO 260-331 4-Leiter-Klemme wurde für sichere und platzsparende Verdrahtungen in elektrischen Geräten, Anlagen und industriellen Anwendungen entwickelt. Durch die bewährte CAGE CLAMP Federzugtechnik ermöglicht die Klemme eine schnelle, vibrationssichere und wartungsarme Verbindung ohne Schraubverbindung.
Die einpolige Klemme verfügt über vier Klemmstellen und eignet sich für eindrähtige, mehrdrähtige sowie feindrähtige Leiter mit einem Querschnitt von 0,08 bis 1,5 mm². Damit bietet sie flexible Einsatzmöglichkeiten in unterschiedlichsten Verdrahtungsaufgaben.
Der integrierte Befestigungsflansch mit Befestigungsloch Ø 3,2 mm ermöglicht eine sichere mechanische Fixierung über Schraub- und ähnliche Befestigungsarten. Dadurch eignet sich die WAGO 260-331 besonders für Gerätebau, Steuerungen und elektrische Baugruppen.
Die kompakte Bauform mit einer Breite von nur 8 mm ermöglicht eine platzsparende Integration. Das halogenfreie Thermoplast-Gehäuse mit Brennbarkeitsklasse V0 sorgt für eine hohe Sicherheit im Betrieb.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 260-331
• GTIN / EAN: 4044918592802
• Produktart: 4-Leiter-Klemme mit Befestigungsflansch
• Hersteller-Art.-Nr.: 260-331
• Ursprungsland: Schweiz
• Zolltarifnummer: 85369010
• Farbe: Grau
• Transparent: Nein
• Polzahl: 1
• Anzahl Klemmstellen je Pol: 4
• Montageart: Sonstige
• Befestigungsloch: Ø 3,2 mm
Elektrische Daten
• Bemessungsstrom In: 18 A
• Bemessungsspannung: 400 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Explosionsgeprüfte Ausführung Ex e: Nein
Anschlusstechnik
• Verbindungstechnik: CAGE CLAMP Federzugtechnik
• Anschlusstechnik: Federzuganschluss
• Verbindungstyp: 4-Leiter-Klemme
• Anzahl Klemmstellen: 4
• Befestigungsart: Befestigungsflansch für Schraubmontage
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,08 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08 bis 1,5 mm²
• Leiterquerschnitt: 1,5 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Halogenfrei: Ja
• Betriebstemperatur: -30 bis 85 °C
• Abschlussplatte erforderlich: Ja
• Farbe: Grau
MAẞE
• Breite: 8 mm
• Höhe: 25,1 mm
• Tiefe: 17,1 mm
• Bauform: 1-polige 4-Leiter-Klemme
• Befestigungsloch: Ø 3,2 mm
Einsatzbereiche
• Gerätebau
• Schaltschrankbau
• Elektrische Baugruppen
• Steuerungstechnik
• Industrieelektronik
• Maschinenbau
• Automatisierungstechnik
• Interne Geräteverdrahtung
• Elektrische Anlagen und Systeme
Vorteile der WAGO 260-331 4-Leiter-Klemme
• Sichere Verbindung mit bewährter CAGE CLAMP Technik
• Vier Klemmstellen für flexible Verdrahtungsmöglichkeiten
• Geeignet für Leiter von 0,08 bis 1,5 mm²
• Kompakte Bauform für platzsparende Anwendungen
• Einfache mechanische Befestigung über Flansch
• Halogenfreies Gehäuse für erhöhte Sicherheit
• Wartungsarme und vibrationssichere Verbindung
• Schnelle Installation ohne Schraubarbeiten
• Zuverlässige WAGO Qualität für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 260-331 4-Leiter-Klemme für Anwendungen, bei denen eine kompakte, sichere und mechanisch fixierbare Verbindungslösung benötigt wird. Die Kombination aus CAGE CLAMP Federzugtechnik, vier Klemmstellen und Befestigungsflansch macht diese Klemme besonders vielseitig für Geräte- und Industrieanwendungen.
Durch die robuste Bauweise, den großen Leiterbereich und die einfache Montage eignet sich die WAGO 260-331 optimal für professionelle Verdrahtungslösungen in elektrischen Baugruppen. Sie bietet zuverlässige Verbindungstechnik mit bewährter WAGO Qualität.
