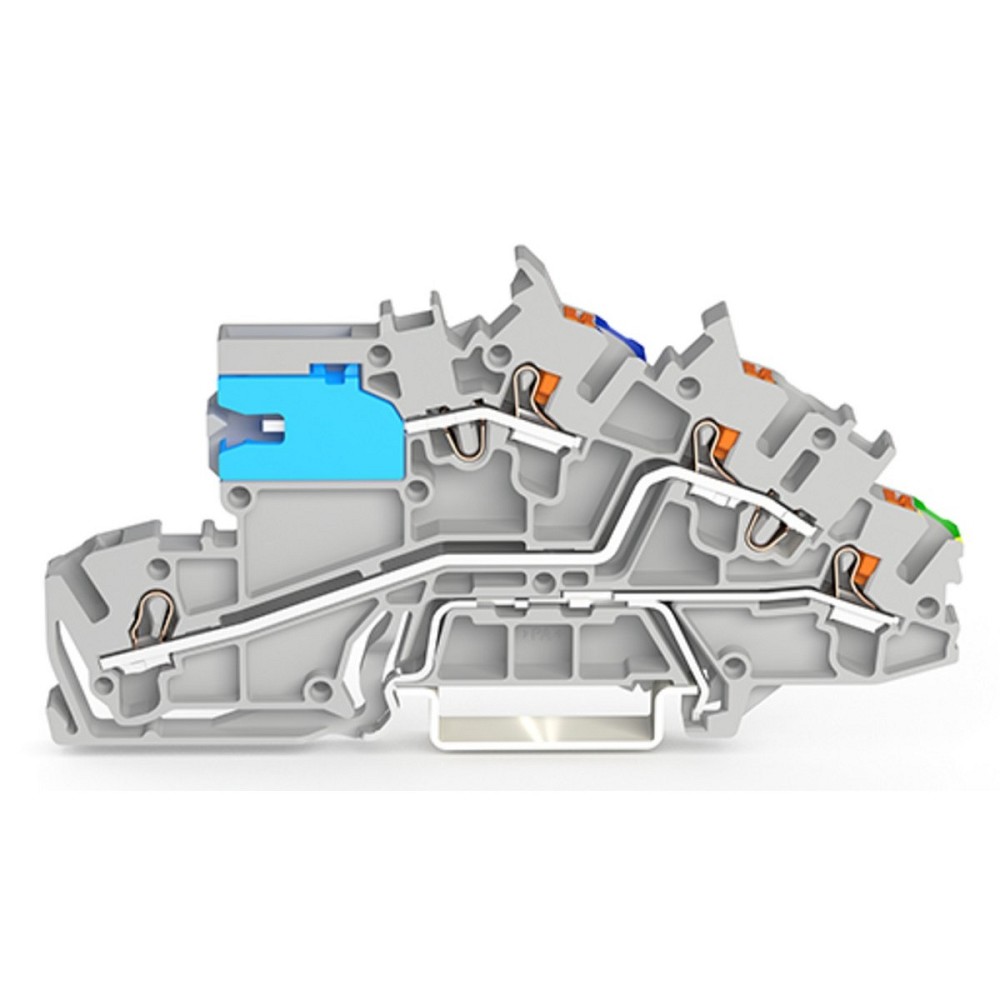

WAGO 2203-7541 Installationsetagenklemme mit N-Trennschlitten, PE-Funktion und Push-in CAGE CLAMP®
Die WAGO 2203-7541 Installationsetagenklemme wurde speziell für platzsparende und strukturierte Verdrahtungen in Schaltschränken, Verteilern und elektrischen Anlagen entwickelt. Durch die Kombination aus Neutralleiter-Trennfunktion, Schutzleiteranschluss und zusätzlichem Potential bietet diese Klemme eine besonders flexible Lösung für professionelle Installationen.
Die integrierte Push-in CAGE CLAMP®-Anschlusstechnik ermöglicht einen schnellen und sicheren Anschluss verschiedener Leiterarten. Eindrähtige, mehrdrähtige und feindrähtige Leiter können komfortabel angeschlossen werden. Die integrierte Betätigungsöffnung und der Drücker erleichtern das Lösen und Anschließen der Leiter und reduzieren den Montageaufwand deutlich.
Besonders praktisch ist der integrierte N-Trennschlitten NT/L/PE. Dieser ermöglicht gezielte Messungen und Prüfungen im Neutralleiterkreis, ohne die komplette Verdrahtung entfernen zu müssen. Dadurch wird die Wartung elektrischer Anlagen deutlich einfacher und effizienter.
Dank der kompakten Breite von nur 5,2 mm ermöglicht die Installationsetagenklemme eine hohe Verdrahtungsdichte auf der DIN-Hutschiene. Das robuste Thermoplastgehäuse mit hoher Temperaturbeständigkeit und UL94 V0 Brennbarkeitsklasse sorgt für eine langlebige und sichere Anwendung.
Die WAGO 2203-7541 ist ideal für professionelle Elektroinstallationen, bei denen Zuverlässigkeit, Übersichtlichkeit und einfache Wartung entscheidende Faktoren sind.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2203-7541
• EAN: 4066966121896
• Produktart: Installationsetagenklemme
• Ausführung: Etagenklemme mit N-Trennschlitten NT/L/PE
• Farbe: Grau
• Anschlusstechnik: Push-in CAGE CLAMP®
• Montageart: Hutschiene TH35
• Anzahl der Potentiale: 3
• Mit PE-Funktion: Ja
• Mit N-Trennschlitten: Ja
• N-Funktion möglich: Ja
• Abschlussplatte erforderlich: Ja
Elektrische Eigenschaften
• Bemessungsspannung: 250 V
• Bemessungsstrom: 29 A
• Nennquerschnitt: 2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
• Anschlussart: Federzuganschluss
Material und Verarbeitung
• Isolierkörper aus hochwertigem Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Wartungsfreie Federklemmtechnik
• Hohe mechanische Stabilität
• Sichere Kontaktierung ohne Nachziehen von Schrauben
MAẞE
• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
Einsatzbereiche
• Schaltschrankbau
• Elektroverteilungen
• Gebäudeinstallationen
• Unterverteilungen
• Industrieanlagen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Steuerungsanlagen
• Energieverteilungen
• Professionelle Elektroinstallationen
Vorteile der WAGO 2203-7541 Installationsetagenklemme
• Platzsparende Bauform für hohe Verdrahtungsdichte
• Integrierter N-Trennschlitten für einfache Prüfungen
• PE-Funktion für sichere Schutzleiterverdrahtung
• Drei Potentiale in einer kompakten Klemme kombiniert
• Schneller Leiteranschluss durch Push-in CAGE CLAMP®
• Geeignet für unterschiedliche Leiterarten
• Einfache Montage und Wartung
• Hohe Sicherheit und Zuverlässigkeit im täglichen Betrieb
• Original WAGO Qualitätsprodukt für professionelle Anwendungen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2203-7541 Installationsetagenklemme für moderne Elektroinstallationen, bei denen eine kompakte und übersichtliche Verdrahtung erforderlich ist. Die Kombination aus N-Trennschlitten, PE-Funktion und Push-in CAGE CLAMP® macht diese Klemme besonders vielseitig und erleichtert Installation sowie Wartung erheblich. Durch die hochwertige Verarbeitung, die platzsparende Bauweise und die zuverlässige Federanschlusstechnik ist die WAGO 2203-7541 eine professionelle Lösung für Schaltschränke, Verteiler und industrielle Elektroanlagen.
