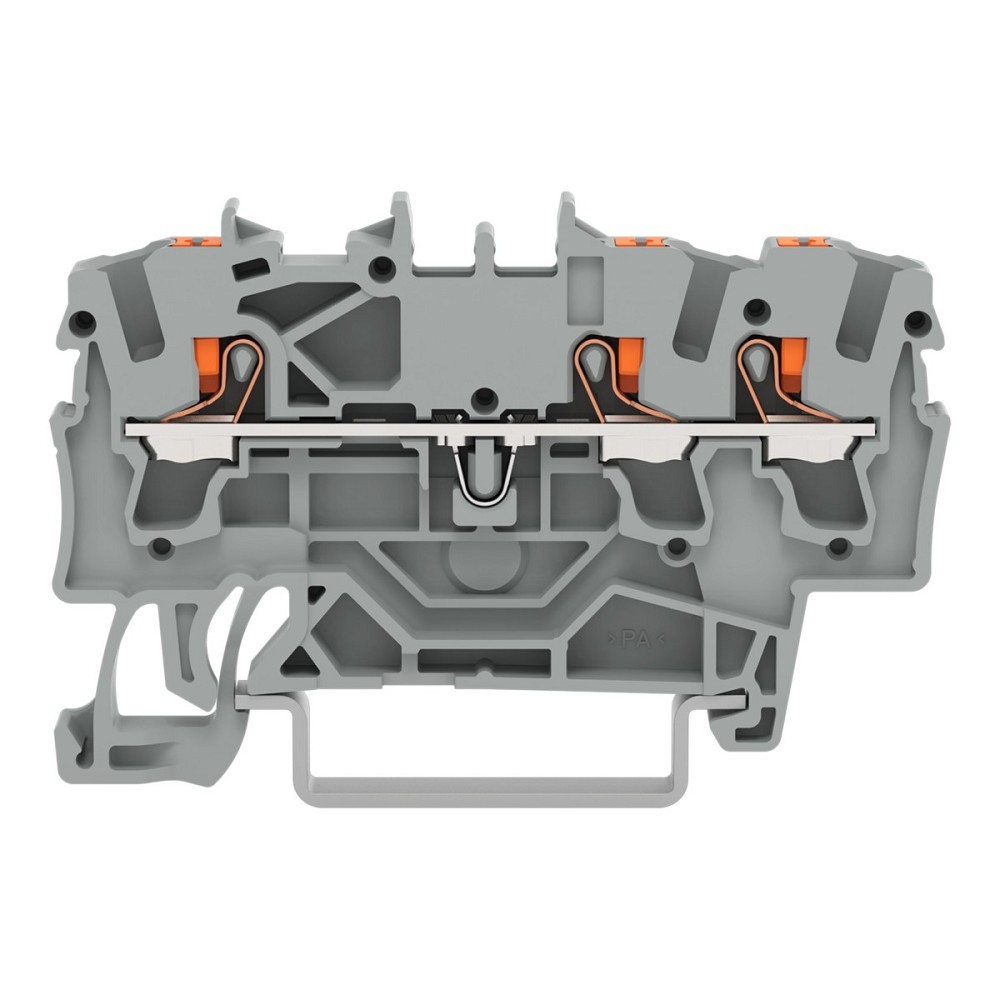

WAGO 2202-1301 3-Leiter-Durchgangsklemme 2,5 mm² – sichere Verdrahtung mit Drücker und Prüföffnung
Die WAGO 2202-1301 Durchgangsklemme bietet eine zuverlässige Verbindungslösung für moderne Elektroinstallationen und industrielle Verdrahtungen. Durch die bewährte Push-in CAGE CLAMP Anschlusstechnik ermöglicht die Klemme eine schnelle, werkzeuglose und vibrationssichere Verbindung verschiedenster Leiterarten.
Die integrierte Drückerbetätigung sorgt für eine besonders komfortable Bedienung beim Anschließen und Lösen der Leiter. Dadurch eignet sich die Klemme optimal für Installationen, bei denen eine einfache und sichere Handhabung erforderlich ist.
Mit einem Anschlussquerschnitt bis 2,5 mm², einer Bemessungsstrombelastbarkeit von 24 A und einer Bemessungsspannung von 800 V bietet die WAGO 2202-1301 zuverlässige Leistungsreserven für zahlreiche Anwendungen. Die integrierte Prüföffnung ermöglicht schnelle Messungen und erleichtert Wartungsarbeiten.
Die kompakte Bauform mit nur 5,2 mm Breite spart Platz im Schaltschrank. Die Montage erfolgt einfach auf Standard-Tragschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm. Die Eignung für Ex e II Anwendungen erweitert die Einsatzmöglichkeiten in anspruchsvollen industriellen Bereichen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2202-1301
• GTIN / EAN: 4055143713795
• Produktart: 3-Leiter-Durchgangsklemme mit Drücker
• Hersteller-Art.-Nr.: 2202-1301
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
• Montageart: Hutschiene TH35
• Anzahl der Etagen: 1
• Anzahl Klemmstellen je Etage: 3
Elektrische Daten
• Bemessungsstrom In: 24 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
Anschlusstechnik
• Verbindungstechnik: Push-in CAGE CLAMP
• Anschlusstechnik: Federzuganschluss mit Drücker
• Verbindungstyp: 3-Leiter-Durchgangsklemme
• Prüföffnung vorhanden: Ja
• Anzahl Leiteranschlüsse: 3
• Montage auf Tragschiene 35 x 15 mm und 35 x 7,5 mm
• Beschriftung: Seitlich und mittig möglich
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Schutzleiteranschluss: Nein
• Geeignet für Ex e II Anwendungen: Ja
• Farbe: Grau
MAẞE
• Breite: 5,2 mm
• Höhe: 59,2 mm
• Tiefe: 32,9 mm
• Bauform: 1 Etage
• Montageart: Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Industrieanlagen
• Automatisierungstechnik
• Maschinenbau
• Energieverteilung
• Steuerungsanlagen
• Gebäudeinstallation
• Explosionsgeschützte Bereiche Ex e II
• Professionelle Elektroinstallationen
Vorteile der WAGO 2202-1301 Durchgangsklemme
• Komfortable Bedienung durch integrierten Drücker
• Schnelle Verdrahtung mit Push-in CAGE CLAMP Technik
• Geeignet für Leiter bis 4 mm²
• Hohe elektrische Sicherheit mit 800 V Bemessungsspannung
• Integrierte Prüföffnung für einfache Messungen
• Platzsparende Bauform mit 5,2 mm Breite
• Ex e II geeignete Ausführung für industrielle Anwendungen
• Sichere Montage auf Standard-Hutschienen TH35
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftung
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2202-1301 Durchgangsklemme für professionelle Installationen, bei denen eine komfortable Bedienung, sichere Verbindungstechnik und einfache Prüfung der Verdrahtung erforderlich sind. Die Kombination aus Push-in CAGE CLAMP, Drückerbetätigung und Prüföffnung macht diese Klemme zu einer besonders anwenderfreundlichen Lösung.
Durch die kompakte Bauweise, die hohe Spannungsfestigkeit und die Ex e II Eignung eignet sich die WAGO 2202-1301 optimal für moderne Schaltschränke, Industrieanlagen und anspruchsvolle Elektroinstallationen. Sie bietet zuverlässige WAGO Qualität für dauerhaft sichere elektrische Verbindungen.
