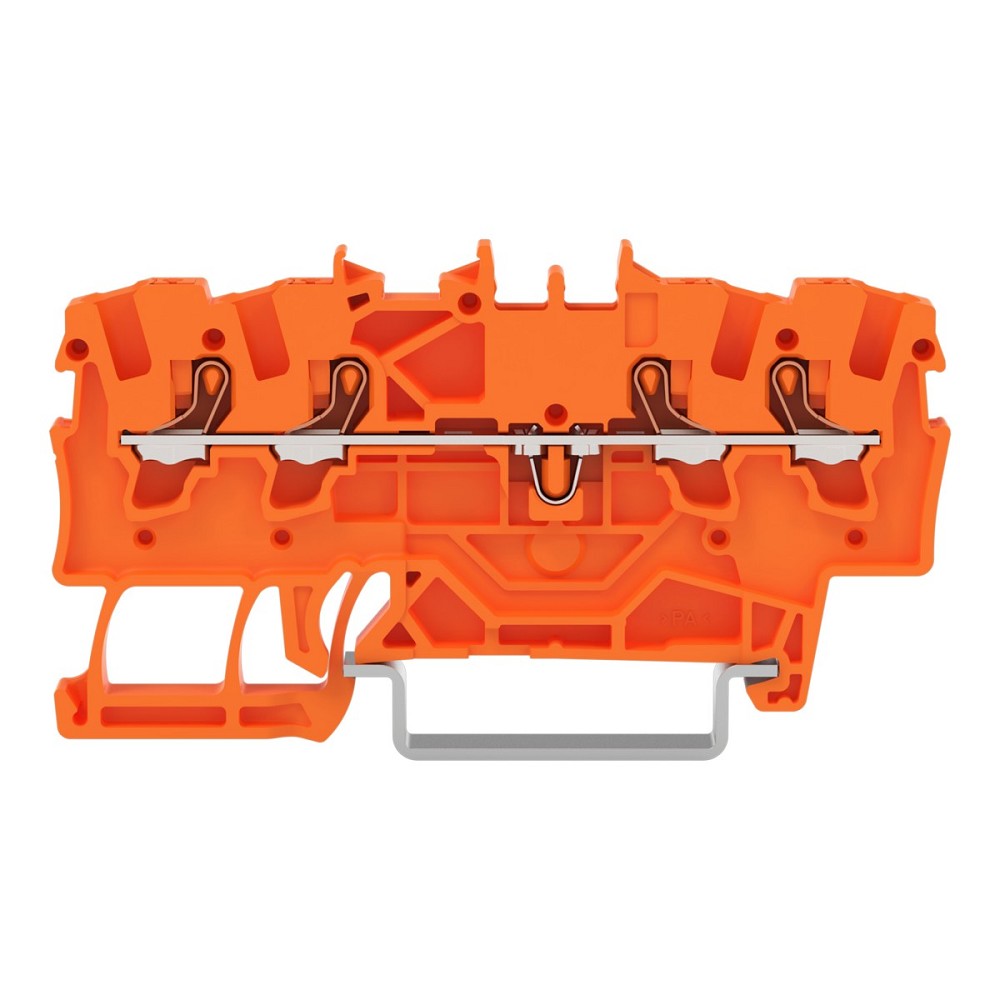

WAGO 2201-1402 4-Leiter-Durchgangsklemme für sichere Ex-Anwendungen
Die WAGO Durchgangsklemme 2201-1402 aus der Serie 2201 wurde für moderne Verdrahtungsaufgaben in Industrie, Automatisierung und Schaltschrankbau entwickelt. Die 4-Leiter-Ausführung ermöglicht eine übersichtliche Verbindung mehrerer Leiter und unterstützt eine strukturierte Installation auf der Hutschiene.
Die integrierte Push-in CAGE CLAMP Technologie kombiniert eine schnelle Montage mit einer dauerhaft zuverlässigen Kontaktierung. Durch die praktische Drückerbetätigung lassen sich Leiter komfortabel anschließen, lösen und prüfen, ohne dass zusätzliches Spezialwerkzeug erforderlich ist.
Die Klemme eignet sich für unterschiedliche Leiterarten und verarbeitet Querschnitte von 0,25 bis 2,5 mm². Die integrierte Prüföffnung ermöglicht einfache Messungen und erleichtert Wartungsarbeiten an elektrischen Anlagen.
Durch die Ex-e-Zulassung ist die WAGO 2201-1402 speziell für Anwendungen mit erhöhten Sicherheitsanforderungen geeignet. Die seitliche und mittige Beschriftungsmöglichkeit sorgt zusätzlich für eine klare Kennzeichnung und verbessert die Übersichtlichkeit bei komplexen Verdrahtungen.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2201-1402
• GTIN / EAN: 4066966410976
• Produktart: 4-Leiter-Durchgangsklemme
• Anschlusstechnik: Push-in CAGE CLAMP
• Leiterquerschnitt: 1,5 mm²
• Farbe: orange
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 4
• Bemessungsstrom: 18 A
• Bemessungsspannung: 800 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–1,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–1,5 mm²
• Elektrischer Anschluss: Federzuganschluss
• Betätigungsart: Drücker
• Prüföffnung: ja
• Montageart: Hutschiene TH35
• Geeignet für Tragschienen: 35 x 15 mm und 35 x 7,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL94: V0
• Explosionsgeprüfte Ausführung Ex e: ja
• Geeignet für Anwendungen Ex e II: ja
• Abschlussplatte erforderlich: ja
• Etagen intern gebrückt: nein
• Ursprungsland: Deutschland
MAẞE
• Breite: 4,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
EINSATZBEREICHE
• Schaltschrankbau
• Automatisierungstechnik
• Industrieanlagen
• Maschinen- und Anlagenbau
• Explosionsgefährdete Bereiche
• Steuerungsverdrahtung
• Mess- und Regeltechnik
• Professionelle Elektroinstallationen
VORTEILE DER WAGO 2201-1402 DURCHGANGSKLEMME
• Platzsparende 4-Leiter-Ausführung
• Push-in CAGE CLAMP für schnelle Verdrahtung
• Komfortable Drückerbetätigung
• Integrierte Prüföffnung für Messungen
• Geeignet für Ex e II Anwendungen
• Hohe Spannungsfestigkeit bis 800 V
• Sichere Federzugverbindung ohne Schrauben
• Seitliche und mittige Beschriftungsmöglichkeiten
• Kompakte Bauform für hohe Packungsdichte
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 2201-1402 Durchgangsklemme für professionelle Installationen, bei denen Sicherheit, einfache Handhabung und platzsparende Verdrahtung entscheidend sind. Die Kombination aus Push-in CAGE CLAMP, Drückerbedienung und Prüföffnung ermöglicht eine komfortable Installation und Wartung.
Durch die Ex-e-Zulassung, die hohe Bemessungsspannung von 800 V und die kompakte Bauweise eignet sich diese WAGO Klemme besonders für industrielle Anwendungen, Automatisierungssysteme und anspruchsvolle Schaltschranklösungen.
