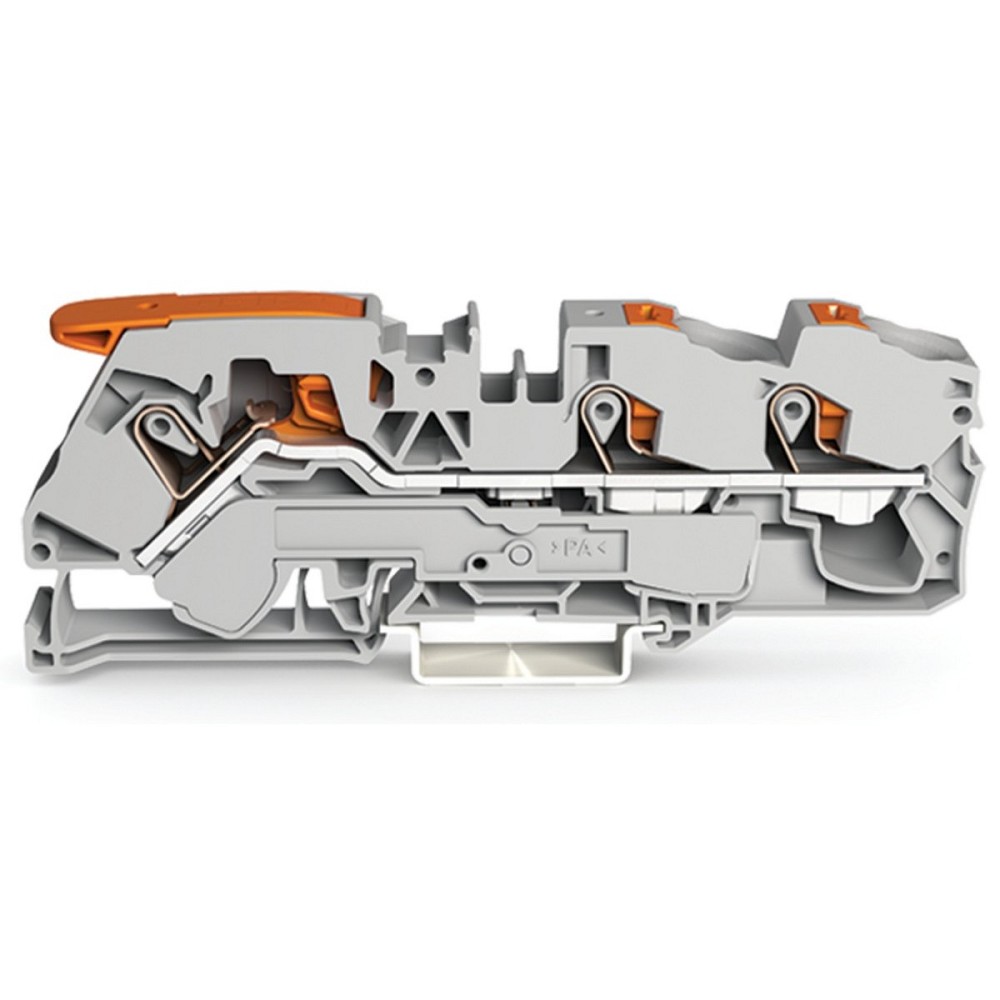

WAGO 2116-5301 3-Leiter-Durchgangsklemme für leistungsstarke Elektroinstallationen
Die WAGO 2116-5301 Durchgangsklemme wurde speziell für die sichere Verbindung großer Leiterquerschnitte in professionellen Elektroinstallationen entwickelt. Die 3-Leiter-Ausführung ermöglicht eine übersichtliche Verdrahtung und bietet eine zuverlässige Verbindungslösung für Energie- und Steuerungsanwendungen.
Die innovative Push-in CAGE CLAMP Anschlusstechnik kombiniert die Vorteile der bewährten Federzugtechnik mit einer besonders komfortablen Bedienung. Durch den integrierten Hebel und Drücker lassen sich Leiter schnell anschließen, lösen und prüfen. Dadurch werden Installationszeiten reduziert und gleichzeitig dauerhaft sichere Kontakte gewährleistet.
Die Klemme verarbeitet ein breites Spektrum an Leiterquerschnitten von 0,5 bis 25 mm² bei feindrähtigen Leitern ohne Aderendhülse sowie bis 16 mm² bei ein- und mehrdrähtigen Leitern. Mit einer Belastbarkeit von 76 A und einer Bemessungsspannung von 800 V ist sie optimal für leistungsstarke elektrische Verbindungen geeignet.
Die integrierte Prüföffnung sowie die seitliche und mittige Beschriftungsmöglichkeit ermöglichen eine einfache Kontrolle und strukturierte Verdrahtung. Die Montage erfolgt auf Standard-Hutschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm.
Durch die Ex-e-Zulassung eignet sich die WAGO 2116-5301 auch für Anwendungen in explosionsgefährdeten Bereichen und bietet höchste Sicherheit im industriellen Umfeld.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2116-5301
• GTIN / EAN: 4055143746144
• Produktart: 3-Leiter-Durchgangsklemme
• Anschlusstechnik: Push-in CAGE CLAMP
• Anschlussart: Federzuganschluss
• Ausführung: mit Hebel und Drücker
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 3
• Bemessungsstrom: 76 A
• Bemessungsspannung: 800 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5–25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 6–16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5–16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5–16 mm²
• Prüföffnung: ja
• Beschriftung: seitlich und mittig möglich
• Montageart: Hutschiene TH35
• Geeignet für Tragschienen: 35 x 15 mm und 35 x 7,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL94: V0
• Explosionsgeprüfte Ausführung Ex e: ja
• Abschlussplatte erforderlich: ja
• Etagen intern gebrückt: nein
• Farbe: grau
• Ursprungsland: Polen
MAẞE
• Breite: 12 mm
• Höhe: 113,5 mm
• Tiefe: 36,9 mm
EINSATZBEREICHE
• Energieverteilungen
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Gewerbliche Elektroanlagen
• Explosionsgefährdete Bereiche
• Leistungsverdrahtung
VORTEILE DER WAGO 2116-5301 3-LEITER-DURCHGANGSKLEMME
• Für große Leiterquerschnitte bis 16 mm² geeignet
• Push-in CAGE CLAMP für schnelle Verdrahtung
• Komfortable Bedienung mit Hebel und Drücker
• Hohe Belastbarkeit bis 76 A
• Spannungsfest bis 800 V
• Ex-e-zertifizierte Ausführung für industrielle Anwendungen
• Integrierte Prüföffnung für einfache Messungen
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Robuster Thermoplast-Isolierkörper nach UL94 V0
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 2116-5301 3-Leiter-Durchgangsklemme für professionelle Installationen, bei denen hohe Ströme und große Leiterquerschnitte sicher verarbeitet werden müssen. Die Kombination aus Push-in CAGE CLAMP Technik, komfortabler Hebelbedienung und hoher Spannungsfestigkeit bietet eine besonders zuverlässige Verbindungslösung.
Durch die Ex-e-Zulassung, die robuste Bauweise und die einfache Montage auf der Hutschiene TH35 eignet sich diese WAGO Klemme hervorragend für anspruchsvolle Industrieanlagen, Energieverteilungen und professionelle Schaltschrankanwendungen.
