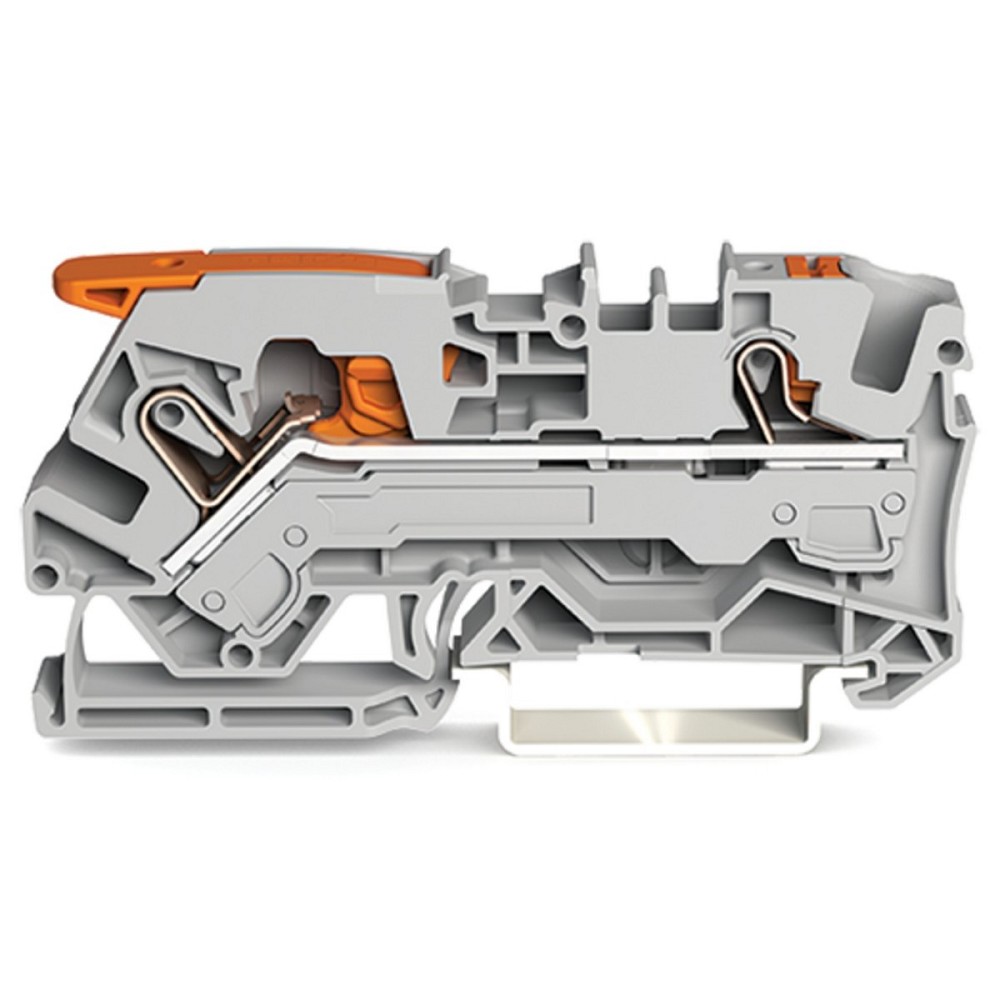

WAGO 2106-5201 Durchgangsklemme – komfortable Verdrahtung mit Hebel- und Drückerbedienung
Die WAGO 2106-5201 2-Leiter-Durchgangsklemme wurde für professionelle Anwendungen entwickelt, bei denen eine schnelle, sichere und flexible Verdrahtung erforderlich ist. Die Kombination aus Push-in CAGE CLAMP Technologie, Hebelbedienung und Drückerbetätigung ermöglicht einen besonders komfortablen Anschluss unterschiedlichster Leiterarten.
Die integrierte Hebeltechnik erlaubt ein werkzeugloses Öffnen und Schließen der Klemmstelle. Dadurch lassen sich Leiter schnell anschließen, lösen und wieder verbinden. Die zusätzliche Prüföffnung ermöglicht einfache Mess- und Prüfarbeiten ohne Demontage der Verdrahtung.
Mit einem Leiterquerschnitt bis 6 mm² und einem Bemessungsstrom von 41 A eignet sich die WAGO 2106-5201 ideal für leistungsstarke Stromverbindungen in industriellen Anlagen. Die hohe Bemessungsspannung von 800 V ermöglicht den Einsatz in anspruchsvollen elektrischen Installationen.
Die kompakte Bauform mit 7,5 mm Breite spart wertvollen Platz im Schaltschrank. Die Montage erfolgt einfach auf Standard-Tragschienen TH35. Durch die seitliche und mittige Beschriftungsmöglichkeit wird eine klare Kennzeichnung der Verdrahtung ermöglicht.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2106-5201
• GTIN / EAN: 4055143742450
• Produktart: 2-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2106-5201
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
• Serie: TOPJOB S
Elektrische Daten
• Bemessungsstrom: 41 A
• Bemessungsspannung: 800 V
• Anschlusstechnik: Push-in CAGE CLAMP
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Prüföffnung vorhanden: Ja
• Explosionsgeprüfte Ausführung Ex e: Ja
Anschlussdaten
• Verbindungstyp: Durchgangsklemme
• Anzahl der Klemmstellen je Etage: 2
• Anzahl der Etagen: 1
• Leiterquerschnitt: 6 mm²
• Montageart: Hutschiene TH35
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 10 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5 bis 6 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1 bis 10 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 6 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: 105 °C
• Betätigungsart: Hebel und Drücker
• Abschlussplatte erforderlich: Ja
• Seitliche Beschriftung: Ja
• Mittige Beschriftung: Ja
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 7,5 mm
• Höhe: 74,8 mm
• Tiefe: 32,9 mm
• Bauform: 2-Leiter-Durchgangsklemme
• Montage: Tragschiene TH35 (35 x 15 und 35 x 7,5)
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinenbau
• Automatisierungstechnik
• Energieverteilungen
• Anlagenbau
• Steuerungstechnik
• Ex-Bereiche mit Ex e Anforderungen
• Professionelle Verdrahtungssysteme
Vorteile der WAGO 2106-5201 Durchgangsklemme
• Schneller Anschluss durch Hebel- und Drückerbedienung
• Werkzeuglose Verdrahtung mit Push-in CAGE CLAMP
• Geeignet für Leiter bis 6 mm²
• Hohe Belastbarkeit bis 41 A
• Sichere Federzugtechnik für dauerhafte Kontakte
• Integrierte Prüföffnung für einfache Messungen
• Geeignet für Ex e Anwendungen
• Platzsparende Montage auf Hutschiene TH35
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Bewährte WAGO Verbindungstechnik für industrielle Anlagen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2106-5201 Durchgangsklemme für professionelle Anwendungen, bei denen eine komfortable Bedienung und eine zuverlässige elektrische Verbindung entscheidend sind. Die Kombination aus Hebelbetätigung, Push-in CAGE CLAMP Technik und Prüföffnung bietet maximale Flexibilität bei Installation und Wartung.
Durch die hohe Strombelastbarkeit, die kompakte Bauform und die Eignung für Ex e Anwendungen ist diese Klemme eine ideale Lösung für moderne Schaltschränke, Maschinenanlagen und industrielle Energieverteilungen. Die bewährte WAGO Qualität sorgt für sichere, langlebige und wartungsarme Verbindungen.
