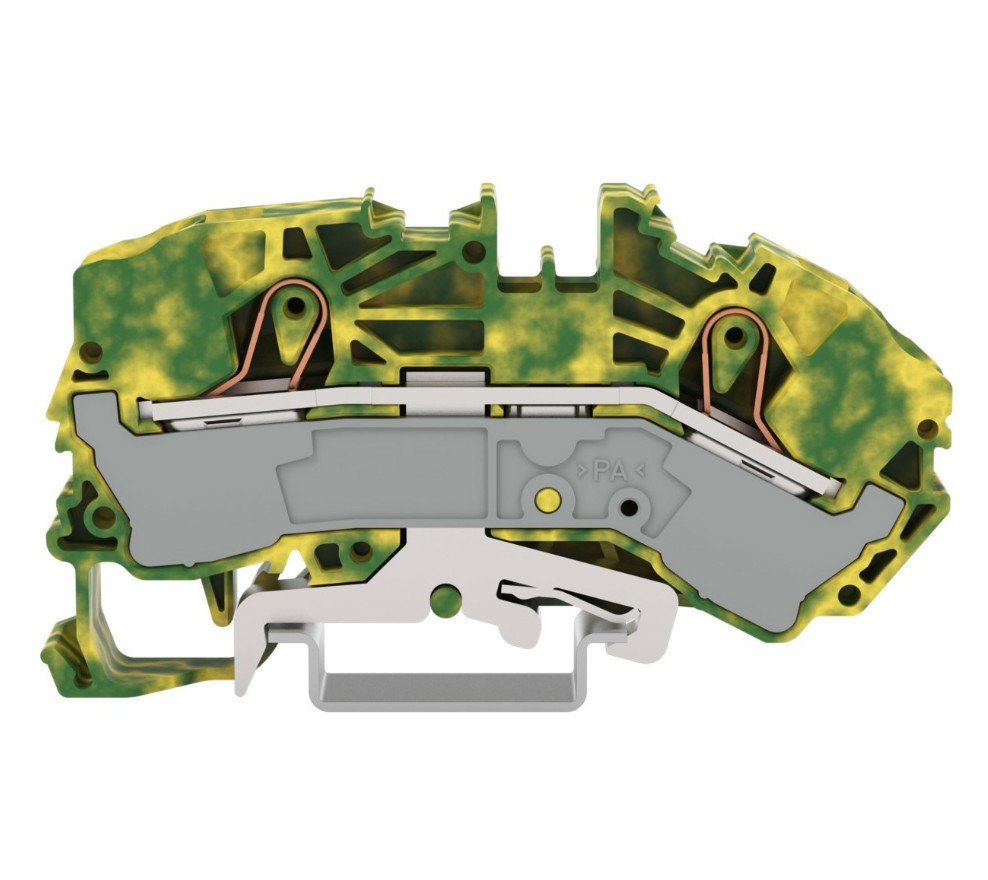

WAGO 2016-7607 Schutzleiterklemme – professionelle PE- und PEN-Verbindungen für sichere Elektroinstallationen
Die WAGO 2016-7607 Schutzleiterklemme wurde für anspruchsvolle Anwendungen im Schaltschrankbau, der Gebäudeinstallation und der industriellen Automatisierung entwickelt. Als 2-Leiter-Schutzleiterklemme verbindet sie hohe Strombelastbarkeit mit einer kompakten Bauform und ermöglicht eine sichere Erdungs- und Schutzleiterverdrahtung.
Die bewährte Push-in CAGE CLAMP Federanschlusstechnik erlaubt den direkten Anschluss eindrähtiger Leiter ohne Werkzeug. Auch mehrdrähtige und feindrähtige Leiter lassen sich zuverlässig anschließen. Die wartungsfreie Federtechnik gewährleistet dauerhaft sichere Kontaktverbindungen – selbst bei Vibrationen oder wechselnden Temperaturen.
Ein besonderer Vorteil der WAGO 2016-7607 ist die integrierte PEN-Funktion. Dadurch kann die Klemme sowohl für Schutzleiter- als auch für kombinierte PEN-Leiter eingesetzt werden und bietet maximale Flexibilität bei modernen Energieverteilungen.
Die seitliche und mittige Beschriftungsmöglichkeit erleichtert eine eindeutige Kennzeichnung der Klemmen und unterstützt eine strukturierte Verdrahtung. Die Montage erfolgt auf DIN-Tragschienen TH35 (35 × 15 mm und 35 × 7,5 mm). Der hochwertige Thermoplast mit Brennbarkeitsklasse UL 94 V0 sorgt für eine hohe Betriebssicherheit und lange Lebensdauer.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2016-7607
• Produktart: Schutzleiterklemme
• Ausführung: 2-Leiter-Schutzleiterklemme
• Farbe: Grün/Gelb
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Anschlusstechnologie: Push-in CAGE CLAMP
• Abschlussplatte erforderlich: Ja
• Seitliche Beschriftung möglich: Ja
• Mittige Beschriftung möglich: Ja
Elektrische Daten
• Nennquerschnitt: 16 mm²
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Anschlussart Anschluss 1: Federzuganschluss
• Anschlussart Anschluss 2: Federzuganschluss
• PEN-Funktion möglich: Ja
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5–16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5–16 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5–25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5–16 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Federanschlusstechnik
• Hohe Vibrationsfestigkeit und dauerhafte Kontaktqualität
MAẞE
• Breite: 12 mm
• Höhe: 85,7 mm
• Tiefe: 40,8 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Energieverteilungen
• Gebäudeinstallation
• Industrieanlagen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Schutzleiter- und PEN-Verdrahtungen
• Steuerungs- und Verteilerschränke
Vorteile der WAGO 2016-7607 Schutzleiterklemme
• Sichere Schutzleiter- und PEN-Verbindungen bis 16 mm²
• Push-in CAGE CLAMP für schnelle, werkzeuglose Verdrahtung
• Geeignet für eindrähtige, mehrdrähtige und feindrähtige Leiter
• Integrierte PEN-Funktion für flexible Anwendungen
• Seitliche und mittige Beschriftungsmöglichkeiten
• Wartungsfreie und vibrationssichere Federtechnik
• Kompakte Bauform für platzsparende Installationen
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2016-7607 Schutzleiterklemme für professionelle Schutzleiter- und PEN-Verdrahtungen in modernen Elektroinstallationen. Die Kombination aus Push-in CAGE CLAMP Technologie, hoher Anschlussflexibilität und integrierter PEN-Funktion ermöglicht eine schnelle Installation sowie dauerhaft sichere elektrische Verbindungen.
Durch die robuste Ausführung, die übersichtlichen Beschriftungsmöglichkeiten und die einfache Montage auf TH35-Hutschienen eignet sich die WAGO 2016-7607 besonders für Schaltschränke, Energieverteilungen sowie industrielle und gewerbliche Anlagen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit.
