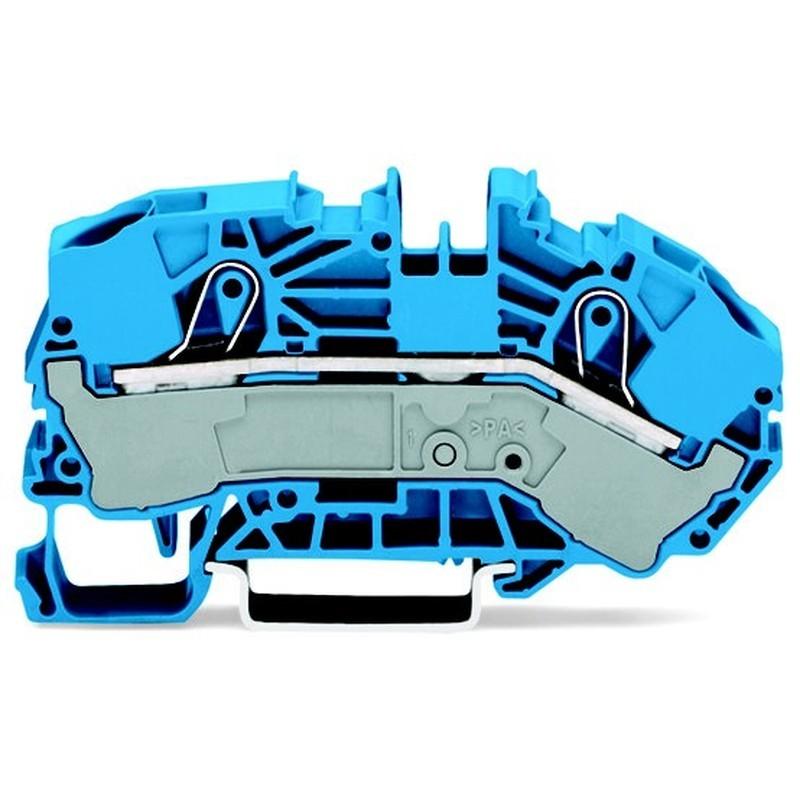

WAGO 2016-7604 Einspeiseklemme 16 mm² blau Push-in CAGE CLAMP
Die WAGO 2016-7604 Einspeiseklemme wurde für die sichere Einspeisung und Verteilung elektrischer Leiter in industriellen Schaltanlagen und Verteilungen entwickelt. Die kompakte 2-Leiter-Verteilereinspeiseklemme ermöglicht eine schnelle und zuverlässige Verdrahtung mit der bewährten Push-in CAGE CLAMP Technologie.
Durch die schraubenlose Federzugtechnik lassen sich Leiter einfach und sicher anschließen. Die innovative Verbindungstechnik sorgt für eine dauerhaft stabile Kontaktierung und reduziert den Installationsaufwand bei der Montage im Schaltschrank.
Die Klemme ist für Leiterquerschnitte bis 16 mm² ausgelegt und ermöglicht je nach Leiterart sogar den Anschluss von feindrähtigen Leitern bis 25 mm² ohne Aderendhülse. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A eignet sie sich für anspruchsvolle Energieverteilungen.
Die Montage erfolgt platzsparend auf TH35-Tragschienen mit 35 x 15 mm oder 35 x 7,5 mm. Die seitliche und mittige Beschriftungsmöglichkeit erleichtert die Kennzeichnung und sorgt für eine übersichtliche Installation im Schaltschrank.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2016-7604
• GTIN/EAN: 4045454725099
• Produkttyp: Einspeiseklemme
• Ausführung: 2-Leiter-Verteilereinspeiseklemme
• Nennquerschnitt: 16 mm²
• Farbe: blau
• Anschlusstechnik: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Montageart: Hutschiene TH35
• Tragschiene: 35 x 15 mm und 35 x 7,5 mm
• Bemessungsstrom: 76 A
• Bemessungsspannung: 800 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,25 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 16 mm²
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Nein
• Abschlussplatte erforderlich: Ja
• Intern gebrückte Etagen: Nein
• Beschriftung: Seitliche und mittige Beschriftung möglich
• Zolltarifnummer: 85369010
• Ursprungsland: Polen
MAẞE
• Breite: 12 mm
• Höhe: 85,7 mm
• Tiefe: 40,8 mm
EINSATZBEREICHE
• Schaltschrankbau
• Energieverteilungen
• Industrielle Elektroinstallationen
• Maschinenbau
• Anlagenbau
• Steuerungsanlagen
• Verteilerschränke
• Automatisierungstechnik
• Einspeisung und Weiterverteilung elektrischer Leitungen
• Reihenklemmenanlagen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2016-7604 Einspeiseklemme für sichere und effiziente Verdrahtungen in modernen Schaltanlagen. Die Push-in CAGE CLAMP Technologie ermöglicht eine schnelle Montage und gewährleistet dauerhaft zuverlässige elektrische Verbindungen. Durch die kompakte Bauform, die hohe Belastbarkeit und die flexible Leiteraufnahme ist diese Einspeiseklemme eine ideale Lösung für professionelle Energieverteilungen.
