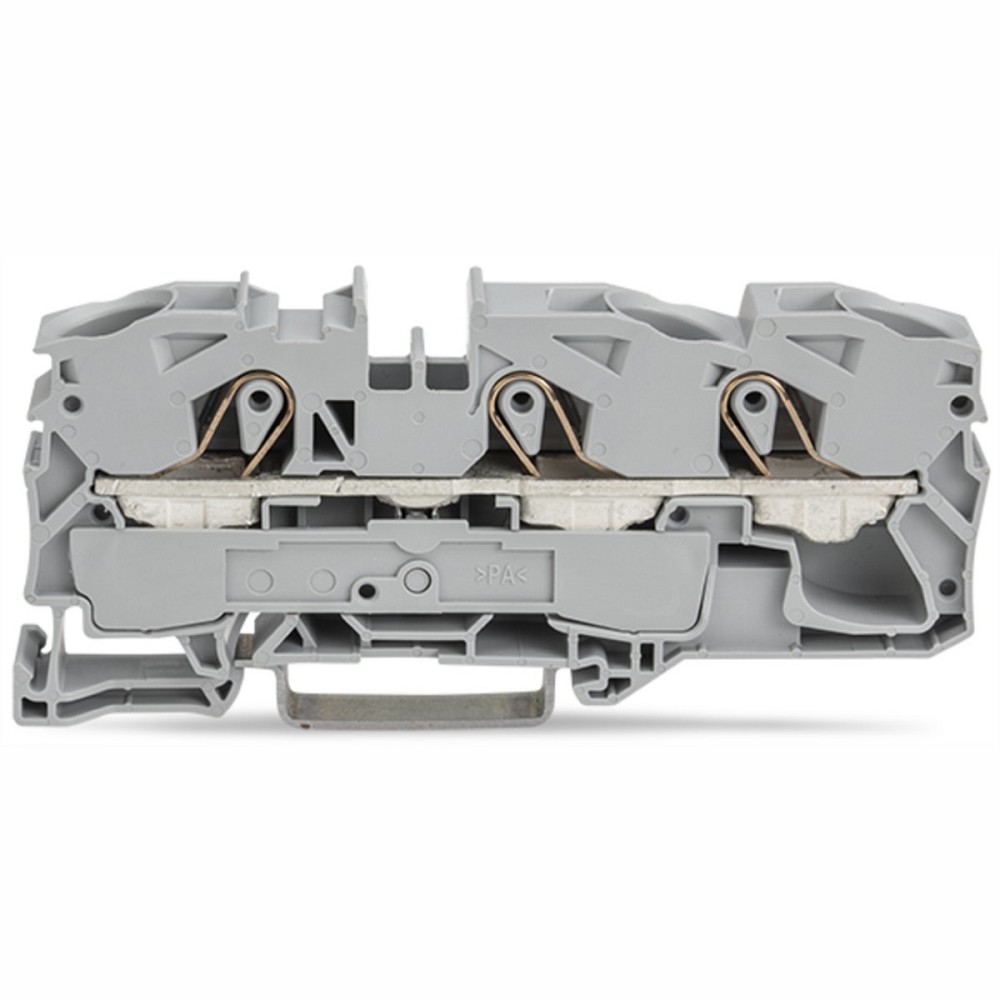

WAGO 2016-1301 3-Leiter-Durchgangsklemme 16 mm² – leistungsstarke Verbindungstechnik für Energieverteilungen und Industrie
Die WAGO 2016-1301 Durchgangsklemme wurde für professionelle Anwendungen entwickelt, bei denen hohe Strombelastbarkeit und sichere elektrische Verbindungen erforderlich sind. Die integrierte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle, werkzeuglose und zuverlässige Verdrahtung verschiedenster Leiterarten.
Mit drei Klemmstellen pro Etage und einer Leiteraufnahme bis 16 mm² bietet diese Durchgangsklemme eine leistungsfähige Lösung für industrielle Energieverteilungen, Schaltschränke und Anlageninstallationen. Der hohe Bemessungsstrom von 76 A ermöglicht den Einsatz auch bei anspruchsvollen elektrischen Anwendungen.
Die WAGO 2016-1301 ist für explosionsgeschützte Anwendungen Ex e II geeignet und erfüllt damit hohe Sicherheitsanforderungen in industriellen Bereichen. Die Montage erfolgt einfach auf Standard-Tragschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm.
Die seitliche und mittige Beschriftungsmöglichkeit unterstützt eine übersichtliche Verdrahtung und erleichtert Wartungsarbeiten sowie die Dokumentation komplexer Installationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2016-1301
• GTIN / EAN: 4017332076715
• Produktart: 3-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2016-1301
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
• Montageart: Hutschiene TH35
• Anzahl der Etagen: 1
• Anzahl Klemmstellen je Etage: 3
Elektrische Daten
• Bemessungsstrom In: 76 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
Anschlusstechnik
• Verbindungstechnik: Push-in CAGE CLAMP
• Anschlusstechnik: Federzuganschluss
• Verbindungstyp: 3-Leiter-Durchgangsklemme
• Anzahl Leiteranschlüsse: 3
• Montage auf Tragschiene 35 x 15 mm und 35 x 7,5 mm
• Beschriftung: Seitlich und mittig möglich
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 16 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Schutzleiteranschluss: Nein
• Geeignet für Ex e II Anwendungen: Ja
• Farbe: Grau
MAẞE
• Breite: 12 mm
• Höhe: 91,8 mm
• Tiefe: 36,9 mm
• Bauform: 1 Etage
• Montageart: Hutschiene TH35
Einsatzbereiche
• Energieverteilungen
• Schaltschrankbau
• Industrieanlagen
• Maschinenbau
• Automatisierungstechnik
• Steuerungsanlagen
• Kraftstrominstallationen
• Explosionsgeschützte Bereiche Ex e II
• Industrielle Elektroinstallationen
Vorteile der WAGO 2016-1301 Durchgangsklemme
• Geeignet für große Leiterquerschnitte bis 16 mm²
• Hohe Strombelastbarkeit bis 76 A
• Sichere Verbindung mit Push-in CAGE CLAMP Technik
• Schnelle und werkzeuglose Verdrahtung
• Ex e II geprüfte Ausführung für industrielle Anwendungen
• Robuste Bauweise für anspruchsvolle Umgebungen
• Einfache Montage auf Standard-Hutschienen TH35
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftung
• Bewährte WAGO Qualität für langlebige elektrische Verbindungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2016-1301 Durchgangsklemme für professionelle Energie- und Industrieanwendungen, bei denen hohe Ströme, große Leiterquerschnitte und maximale Sicherheit gefordert sind. Die Kombination aus 16 mm² Leiteraufnahme, 76 A Belastbarkeit und Push-in CAGE CLAMP Technik macht diese Klemme zu einer zuverlässigen Lösung für moderne Schaltanlagen.
Durch die robuste Konstruktion, die Ex e II Eignung und die einfache Montage auf der Hutschiene eignet sich die WAGO 2016-1301 besonders für anspruchsvolle industrielle Installationen. Sie bietet eine langlebige, wartungsarme und sichere Verbindungstechnik für Energieverteilungen und Maschinenanlagen.
