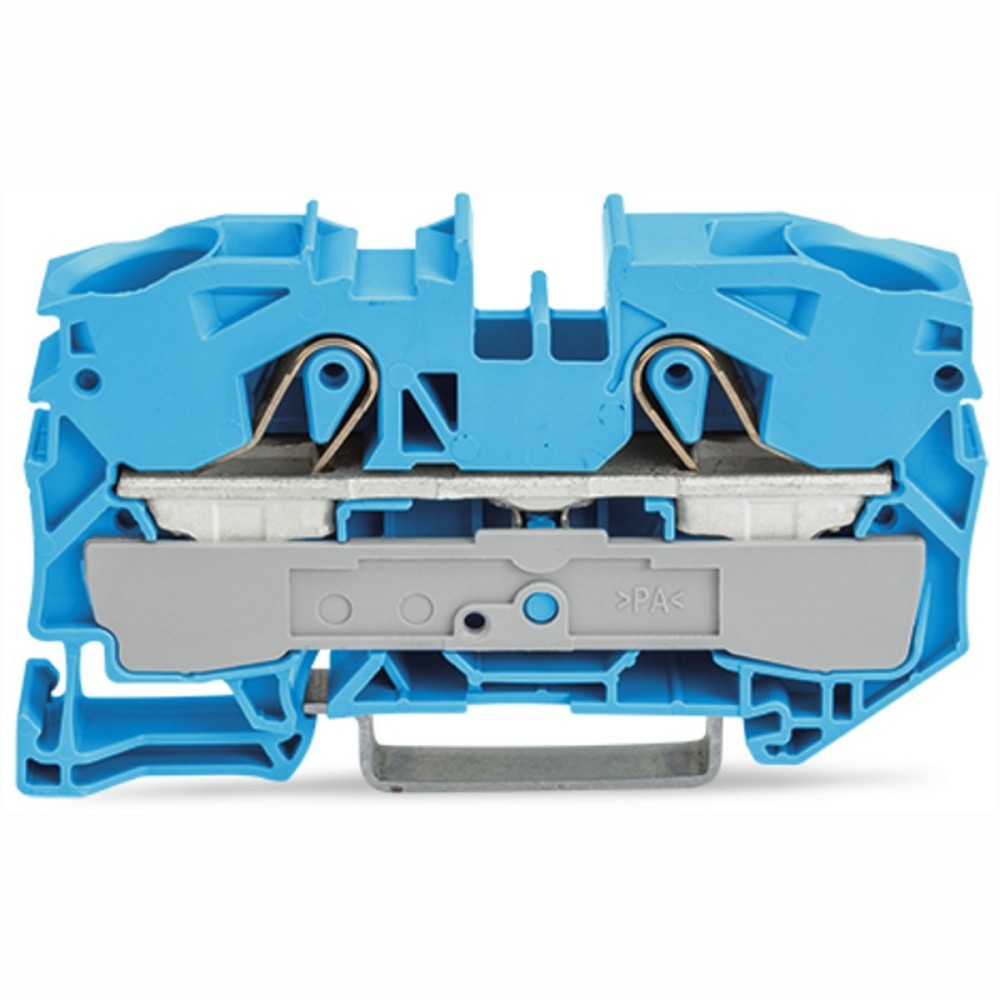

WAGO 2016-1204 Durchgangsklemme – leistungsstarke Verbindungstechnik für Energieverteilungen
Die WAGO 2016-1204 Durchgangsklemme ist eine robuste 2-Leiter-Klemme für professionelle Elektroinstallationen und industrielle Anwendungen. Sie ermöglicht eine sichere Verbindung von Leitern bis 16 mm² und überzeugt durch die bewährte Push-in CAGE CLAMP Anschlusstechnik für schnelle und zuverlässige Verdrahtung.
Die Federzugtechnik gewährleistet dauerhaft sichere elektrische Kontakte auch bei Vibrationen und mechanischen Belastungen. Eindrähtige, mehrdrähtige sowie feindrähtige Leiter mit und ohne Aderendhülsen können komfortabel angeschlossen werden.
Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A eignet sich die WAGO 2016-1204 besonders für leistungsstarke Stromverteilungen und industrielle Anlagen. Die Klemme ist für Anwendungen mit Ex e II sowie Ex i geeignet und erfüllt damit hohe Anforderungen an Sicherheit und Zuverlässigkeit.
Die kompakte Bauweise ermöglicht eine platzsparende Montage auf Standard-Tragschienen TH35. Die seitliche und mittige Beschriftungsmöglichkeit sorgt für eine übersichtliche Kennzeichnung und erleichtert Wartungsarbeiten im Schaltschrank.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2016-1204
• GTIN / EAN: 4017332076647
• Produktart: 2-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2016-1204
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Blau
• Serie: TOPJOB S
Elektrische Daten
• Bemessungsstrom: 76 A
• Bemessungsspannung: 800 V
• Anschlussart: Federzuganschluss
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Schutzart montiert: IP20
• Explosionsgeprüfte Ausführung Ex e: Ja
• Geeignet für Anwendungen: Ex e II und Ex i
Anschlussdaten
• Anschlusstechnik: Push-in CAGE CLAMP
• Verbindungstyp: Durchgangsklemme
• Anzahl der Klemmstellen je Etage: 2
• Anzahl der Etagen: 1
• Leiterquerschnitt: 16 mm²
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 16 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: 105 °C
• Montageart: Hutschiene TH35
• Seitliche Beschriftung: Ja
• Mittige Beschriftung: Ja
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 12 mm
• Höhe: 69,8 mm
• Tiefe: 36,9 mm
• Bauform: 2-Leiter-Durchgangsklemme
• Montage: Tragschiene TH35 (35 x 15 und 35 x 7,5)
Einsatzbereiche
• Energieverteilungen
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Automatisierungstechnik
• Maschinenbau
• Anlagenbau
• Ex-Bereiche mit Ex e II Anforderungen
• Sicherheitsrelevante elektrische Anlagen
• Professionelle Stromverteilungen
Vorteile der WAGO 2016-1204 Durchgangsklemme
• Leistungsstarke Verbindung für Leiter bis 16 mm²
• Hohe Belastbarkeit mit 76 A Bemessungsstrom
• Werkzeuglose Verdrahtung mit Push-in CAGE CLAMP
• Geeignet für Ex e II und Ex i Anwendungen
• Sichere Federzugtechnik für dauerhafte Kontakte
• Platzsparende Montage auf Hutschiene TH35
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Robuste WAGO Qualität für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2016-1204 Durchgangsklemme für leistungsstarke und sichere Verdrahtungen in industriellen Energieverteilungen. Die Kombination aus hoher Strombelastbarkeit, Push-in CAGE CLAMP Technik und Ex-Zulassung macht diese Klemme zu einer zuverlässigen Lösung für anspruchsvolle elektrische Anlagen.
Durch den großen Leiterquerschnitt bis 16 mm², die einfache Installation und die robuste Bauweise eignet sich die WAGO 2016-1204 besonders für Schaltschrankbau, Maschinenanlagen und professionelle Energieverteilungen. Die bewährte WAGO Verbindungstechnik sorgt für langlebige, sichere und wartungsarme elektrische Verbindungen.
