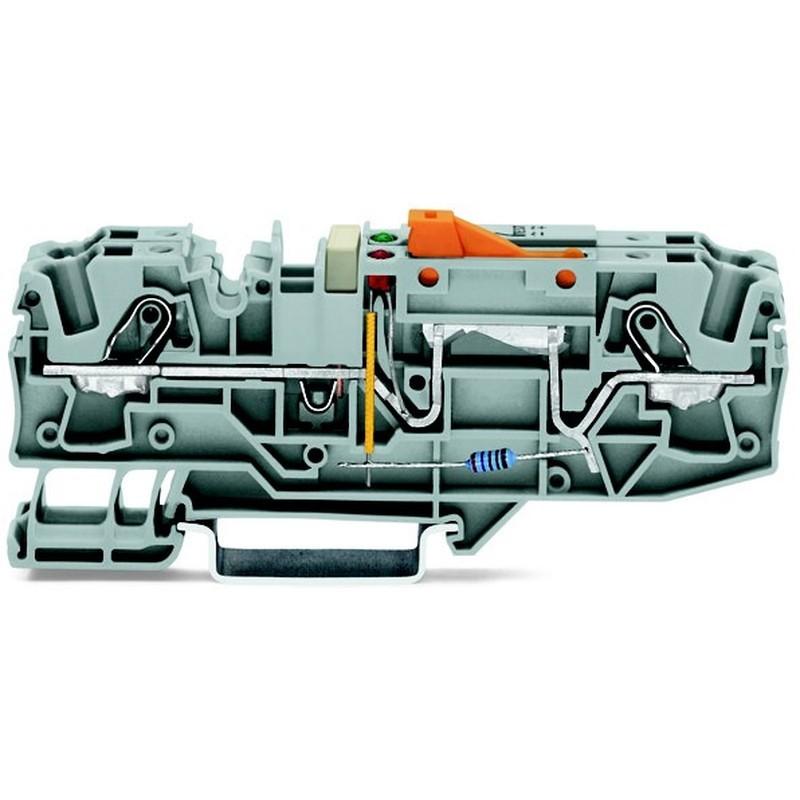

WAGO 2006-1671/1000-851 Erdleiter-Trennklemme – professionelle Lösung für Erdungs- und Prüfanwendungen
Die WAGO 2006-1671/1000-851 Erdleiter-Trennklemme wurde speziell für Anwendungen entwickelt, bei denen Erdleiter sicher angeschlossen und bei Bedarf für Prüf- oder Messzwecke getrennt werden müssen. Durch den integrierten Trennmesserhalter lassen sich Messungen und Wartungsarbeiten schnell, sicher und normgerecht durchführen.
Die moderne Push-in CAGE CLAMP Anschlusstechnik ermöglicht den direkten Anschluss eindrähtiger Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Dadurch reduziert sich der Verdrahtungsaufwand erheblich und gleichzeitig wird eine dauerhaft vibrationssichere und wartungsfreie Verbindung gewährleistet.
Mit vier Klemmstellen auf einer Ebene bietet die Erdleiter-Trennklemme ausreichend Anschlussmöglichkeiten für komplexe Erdungs- und Potentialausgleichssysteme. Die kompakte Bauform spart wertvollen Platz auf der DIN-Hutschiene und sorgt gleichzeitig für eine übersichtliche Verdrahtung.
Der hochwertige Thermoplast-Isolierkörper erfüllt die Brennbarkeitsklasse UL 94 V0 und eignet sich für Betriebstemperaturen bis 105 °C. Dadurch erfüllt die WAGO Erdleiter-Trennklemme höchste Anforderungen an Sicherheit, Zuverlässigkeit und Langlebigkeit in industriellen und gebäudetechnischen Installationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2006-1671/1000-851
• Produktart: Erdleiter-Trennklemme
• Ausführung: Erdleiter-Trennklemme mit Prüfmöglichkeit
• Trennmesserhalter: Ja
• Farbe: Grau
• Montageart: Hutschiene TH35
• Anschlusstechnik: Push-in CAGE CLAMP
• Abschlussplatte erforderlich: Ja
Elektrische Daten
• Leiterquerschnitt: 6 mm²
• Bemessungsstrom: 30 A
• Bemessungsspannung: 500 V
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 4
• Etagen intern gebrückt: Nein
• Ausführung Längstrennung: Ohne
• Ausführung Quertrennung: Ohne
• Integrierte Prüfbuchse: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 1–10 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5–6 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5–10 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5–6 mm²
• Anschlussart: Federzuganschluss (Push-in CAGE CLAMP)
Material und Eigenschaften
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Wartungsfreie Federanschlusstechnik
• Vibrationssichere Kontaktierung
• Robuste Industrieausführung
• Für professionelle Mess- und Erdungsanwendungen geeignet
MAẞE
• Breite: 15 mm
• Höhe: 96,3 mm
• Tiefe: 36,8 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Erdungsanlagen
• Potentialausgleichssysteme
• Blitzschutzanlagen
• Energieverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Industrieanlagen
• Mess- und Prüfanwendungen
• Automatisierungstechnik
• Steuerungsanlagen
Vorteile der WAGO 2006-1671/1000-851 Erdleiter-Trennklemme
• Integrierter Trennmesserhalter für Prüf- und Wartungsarbeiten
• Komfortable Prüfmöglichkeit für Erdleiterverbindungen
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Werkzeugloser Leiteranschluss
• Wartungsfreie und vibrationssichere Federtechnik
• Vier Klemmstellen für flexible Verdrahtungen
• Hohe Belastbarkeit bis 30 A
• Robuste Thermoplast-Ausführung nach UL 94 V0
• Platzsparende Montage auf DIN-Hutschienen
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2006-1671/1000-851 Erdleiter-Trennklemme überall dort, wo Erdleiter sicher angeschlossen und gleichzeitig komfortabel geprüft oder getrennt werden müssen. Der integrierte Trennmesserhalter erleichtert Wartungs- und Messarbeiten erheblich und sorgt für eine normgerechte Installation.
Durch die bewährte Push-in CAGE CLAMP Anschlusstechnik, die robuste Industrieausführung und die hohe Zuverlässigkeit eignet sich diese WAGO Erdleiter-Trennklemme ideal für Schaltschränke, Energieverteilungen, Blitzschutzanlagen und professionelle Gebäudeinstallationen.
