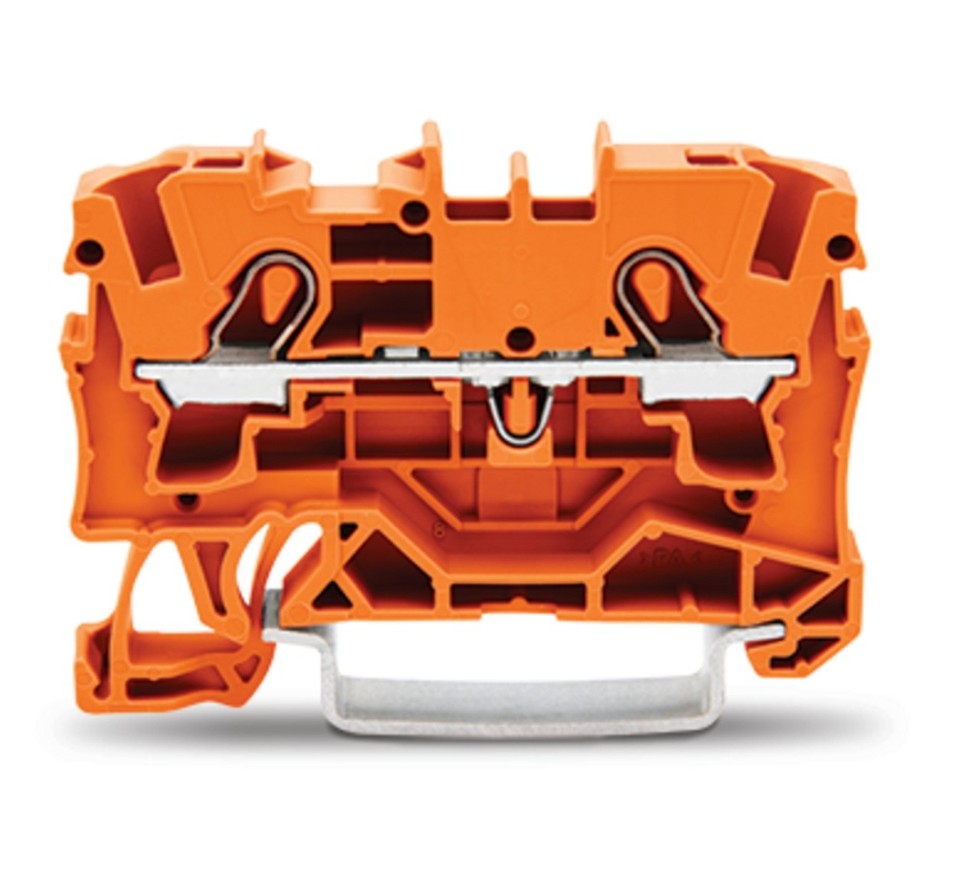

WAGO 2004-1202 2-Leiter-Durchgangsklemme 4 mm² – leistungsstarke Verbindungstechnik für Industrie und Ex-Anwendungen
Die WAGO 2004-1202 Durchgangsklemme bietet eine zuverlässige Lösung für die elektrische Verbindung von Leitern im professionellen Schaltschrank- und Anlagenbau. Die integrierte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle, sichere und werkzeuglose Verdrahtung verschiedenster Leiterarten.
Mit einem Anschlussquerschnitt bis 4 mm² und einer Bemessungsbelastbarkeit von 32 A eignet sich die Durchgangsklemme besonders für leistungsstarke elektrische Installationen. Die kompakte Bauweise ermöglicht eine platzsparende Montage auf Standard-Tragschienen TH35.
Die WAGO 2004-1202 ist für explosionsgeschützte Anwendungen Ex e II geeignet und erfüllt damit hohe Sicherheitsanforderungen in industriellen Bereichen. Die stabile Thermoplast-Ausführung mit Brennbarkeitsklasse V0 sorgt für eine langlebige und sichere Nutzung auch unter anspruchsvollen Betriebsbedingungen.
Dank der seitlichen und mittigen Beschriftungsmöglichkeiten lässt sich die Klemme einfach kennzeichnen und ermöglicht eine strukturierte Verdrahtung in komplexen Anlagen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2004-1202
• EVOLT24 Artikelnummer: 1051337
• GTIN / EAN: 4017332010986
• Produktart: 2-Leiter-Durchgangsklemme
• Hersteller-Art.-Nr.: 2004-1202
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Orange
• Montageart: Hutschiene TH35
• Anzahl der Etagen: 1
• Anzahl Klemmstellen je Etage: 2
Elektrische Daten
• Bemessungsstrom In: 32 A
• Bemessungsspannung: 800 V
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
Anschlusstechnik
• Verbindungstechnik: Push-in CAGE CLAMP
• Anschlusstechnik: Federzuganschluss
• Verbindungstyp: Durchgangsklemme
• Polzahl: 1
• Anzahl Leiteranschlüsse: 2
• Montage auf Tragschiene 35 x 15 mm und 35 x 7,5 mm
• Beschriftung: Seitlich und mittig möglich
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 6 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1,6 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 4 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Schutzleiteranschluss: Nein
• Geeignet für Ex e II Anwendungen: Ja
• Farbe: Orange
MAẞE
• Breite: 6,2 mm
• Höhe: 52,3 mm
• Tiefe: 32,9 mm
• Bauform: 1 Etage
• Montageart: Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Energieverteilung
• Industrieanlagen
• Automatisierungstechnik
• Maschinenbau
• Steuerungsanlagen
• Explosionsgeschützte Bereiche Ex e II
• Industrielle Elektroinstallationen
• Anlagen- und Gebäudetechnik
Vorteile der WAGO 2004-1202 Durchgangsklemme
• Geeignet für Leiterquerschnitte bis 4 mm²
• Hohe Belastbarkeit mit 32 A Bemessungsstrom
• Sichere Verbindung durch Push-in CAGE CLAMP Technik
• Schnelle und werkzeuglose Verdrahtung
• Ex e II geprüfte Ausführung für industrielle Anwendungen
• Platzsparende Montage auf Hutschiene TH35
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Robuste WAGO Verbindungstechnik für dauerhafte elektrische Sicherheit
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2004-1202 Durchgangsklemme für professionelle Anwendungen, bei denen hohe elektrische Belastbarkeit, kompakte Bauweise und zuverlässige Verbindungstechnik gefragt sind. Die Kombination aus Push-in CAGE CLAMP, 4 mm² Leiteraufnahme und Ex e II Eignung macht diese Klemme zu einer sicheren Lösung für Industrieanlagen und anspruchsvolle Schaltschrankinstallationen.
Durch die einfache Montage, die vielseitigen Anschlussmöglichkeiten und die robuste Konstruktion eignet sich die WAGO 2004-1202 besonders für Energieverteilungen, Maschinenbau und Automatisierungssysteme. Sie bietet eine langlebige und wartungsarme Verbindungslösung mit bewährter WAGO Qualität.
