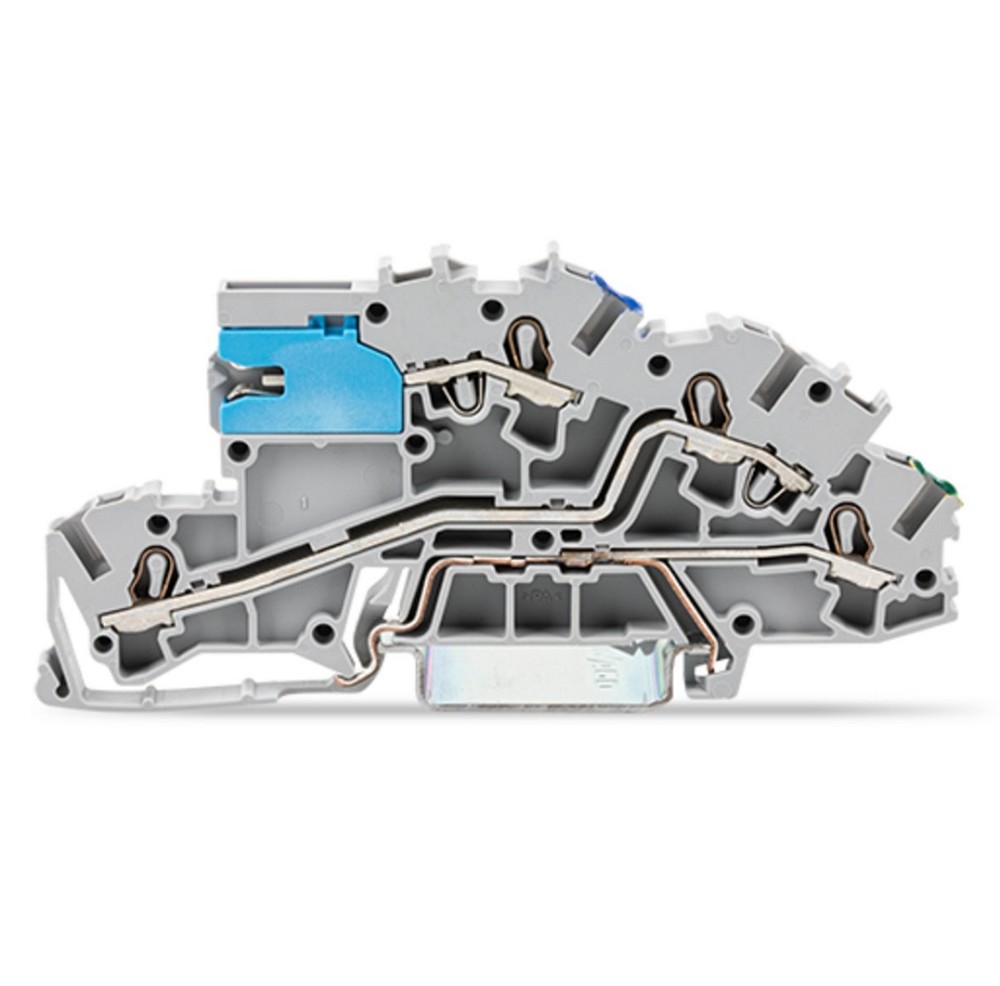

WAGO 2003-7641 Installationsetagenklemme – kompakte Lösung für L/N/PE Verdrahtungen
Die WAGO 2003-7641 Installationsetagenklemme wurde speziell für platzsparende Elektroinstallationen entwickelt, bei denen Außenleiter, Neutralleiter und Schutzleiter übersichtlich auf kleinstem Raum verbunden werden müssen. Durch die Etagenbauweise reduziert die Klemme den Platzbedarf im Schaltschrank und sorgt gleichzeitig für eine klare Struktur der Verdrahtung.
Die integrierte Push-in CAGE CLAMP Federanschlusstechnik ermöglicht eine einfache und sichere Kontaktierung ohne Schrauben. Leiter können schnell gesteckt und zuverlässig fixiert werden. Die wartungsfreie Federtechnik sorgt dauerhaft für stabile elektrische Verbindungen auch bei Vibrationen oder Temperaturschwankungen.
Ein besonderes Merkmal dieser Installationsetagenklemme ist die integrierte PE-Funktion sowie der N-Trennschlitten. Dadurch eignet sie sich ideal für moderne Energieverteilungen, Unterverteilungen und industrielle Installationen mit hohen Anforderungen an Übersichtlichkeit und Sicherheit.
Die kompakte Bauform mit nur 5,2 mm Breite ermöglicht eine effiziente Nutzung vorhandener Schaltschrankflächen. Die Montage erfolgt einfach auf Standard-Hutschienen TH35.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2003-7641
• Produktart: Installationsetagenklemme
• Ausführung: NT/L/PE Installationsklemme
• Farbe: Grau
• Montageart: Hutschiene TH35
• Abschlussplatte erforderlich: Ja
• Technologie: Push-in CAGE CLAMP
• Betätigungsöffnung vorhanden: Ja
Elektrische Daten
• Leiterquerschnitt: 2,5 mm²
• Anzahl Potentiale: 3
• Bemessungsstrom: 32 A
• Bemessungsspannung: 250 V
• Anschlussart: Federzuganschluss
• PE-Funktion: Ja
• N-Funktion: Ja
• N-Trennschlitten: Ja
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–2,5 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Schutzleiterfunktion integriert: Ja
MAẞE
• Breite: 5,2 mm
• Höhe: 96 mm
• Tiefe: 42,3 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Elektroverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Unterverteilungen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Energieverteilungen mit L/N/PE-Aufteilung
• Industrielle Steuerungsanlagen
Vorteile der WAGO 2003-7641 Installationsetagenklemme
• Platzsparende L/N/PE-Kombination in einer Klemme
• Integrierte PE-Funktion für Schutzleiteranschluss
• Komfortabler N-Trennschlitten für Prüf- und Wartungsarbeiten
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Werkzeugloser Leiteranschluss möglich
• Geeignet für verschiedene Leiterarten
• Hohe Belastbarkeit bis 32 A
• Wartungsfreie und vibrationssichere Verbindungstechnik
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2003-7641 Installationsetagenklemme als platzsparende und professionelle Lösung für moderne Elektroverteilungen. Die Kombination aus L/N/PE-Funktion, N-Trennschlitten und Push-in CAGE CLAMP Technologie ermöglicht eine schnelle Installation bei gleichzeitig hoher Betriebssicherheit.
Durch die kompakte Bauform, die einfache Montage auf DIN-Schienen und die zuverlässige Federklemmtechnik eignet sich diese WAGO-Klemme besonders für übersichtliche und langlebige Verdrahtungen in Industrie- und Gebäudeinstallationen.
