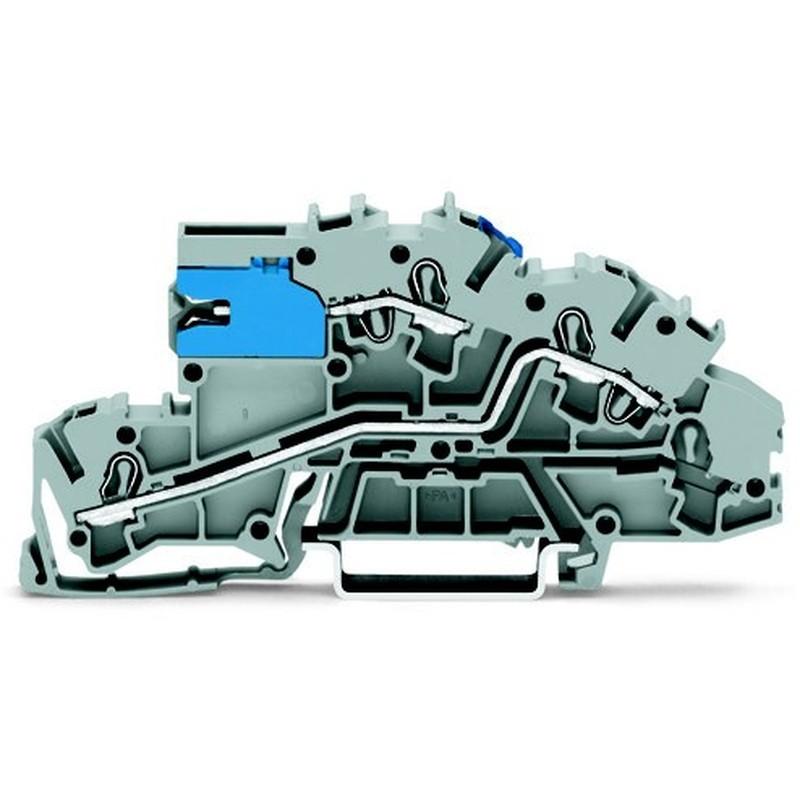

WAGO 2003-7640 Installationsetagenklemme – platzsparende Lösung für NT/L Verdrahtungen
Die WAGO 2003-7640 Installationsetagenklemme wurde speziell für platzoptimierte Elektroinstallationen entwickelt, bei denen Neutralleiter und Außenleiter übersichtlich auf kleinstem Raum verbunden werden müssen. Durch die intelligente Etagenbauweise reduziert die Klemme den Platzbedarf im Schaltschrank und sorgt gleichzeitig für eine strukturierte und professionelle Verdrahtung.
Die integrierte Push-in CAGE CLAMP Federanschlusstechnik ermöglicht eine schnelle und sichere Kontaktierung ohne Schrauben. Starre Leiter sowie feindrähtige Leiter mit oder ohne Aderendhülse können zuverlässig angeschlossen werden. Die wartungsfreie Federtechnik gewährleistet dauerhaft stabile elektrische Verbindungen auch bei Vibrationen und Temperaturschwankungen.
Ein besonderes Merkmal dieser Installationsetagenklemme ist der integrierte N-Trennschlitten. Dieser ermöglicht eine einfache Trennung und Prüfung des Neutralleiters, wodurch Wartungsarbeiten effizient und sicher durchgeführt werden können.
Mit einer Breite von nur 5,2 mm eignet sich die WAGO 2003-7640 ideal für kompakte Energieverteilungen, Unterverteilungen und Schaltschränke mit begrenztem Platzangebot. Die Montage erfolgt einfach auf Standard-Hutschienen TH35.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2003-7640
• Produktart: Installationsetagenklemme
• Ausführung: NT/L Installationsklemme
• Farbe: Grau
• Montageart: Hutschiene TH35
• Technologie: Push-in CAGE CLAMP
• Abschlussplatte erforderlich: Ja
• Betätigungsöffnung vorhanden: Ja
Elektrische Daten
• Leiterquerschnitt: 2,5 mm²
• Anzahl Potentiale: 2
• Bemessungsstrom: 32 A
• Bemessungsspannung: 400 V
• Anschlussart: Federzuganschluss
• N-Funktion möglich: Ja
• N-Trennschlitten: Ja
• PE-Funktion: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–2,5 mm²
• Anschlussart: Federzuganschluss
Material und Eigenschaften
• Werkstoff Isolierkörper: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Wartungsfreie Federklemmtechnik
• Platzsparende Etagenbauweise
• Robuste Ausführung für industrielle Anwendungen
MAẞE
• Breite: 5,2 mm
• Höhe: 96 mm
• Tiefe: 42,3 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Elektroverteilungen
• Unterverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Energieverteilungen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Steuerungsanlagen
• Industrielle Elektroinstallationen
• Professionelle L/N-Verdrahtungen
Vorteile der WAGO 2003-7640 Installationsetagenklemme
• Platzsparende NT/L-Kombination in einer Klemme
• Integrierter N-Trennschlitten für Prüf- und Wartungsarbeiten
• Schneller Leiteranschluss durch Push-in CAGE CLAMP Technologie
• Werkzeuglose Verdrahtung geeigneter Leiter möglich
• Hohe Belastbarkeit bis 32 A
• Kompakte Bauform mit nur 5,2 mm Breite
• Wartungsfreie und vibrationssichere Verbindungstechnik
• Geeignet für verschiedene Leiterarten
• Einfache Montage auf DIN-Hutschienen
• Original WAGO Qualität für professionelle Installationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2003-7640 Installationsetagenklemme als effiziente Lösung für moderne Elektroverteilungen mit hohen Anforderungen an Platzersparnis und Wartungsfreundlichkeit. Die Kombination aus NT/L-Funktion, integriertem N-Trennschlitten und Push-in CAGE CLAMP Technologie ermöglicht eine sichere und übersichtliche Verdrahtung.
Durch die kompakte Bauweise, die einfache Montage und die zuverlässige Federklemmtechnik eignet sich diese WAGO Reihenklemme besonders für professionelle Gebäudeinstallationen, Schaltschränke und industrielle Energieverteilungen.
