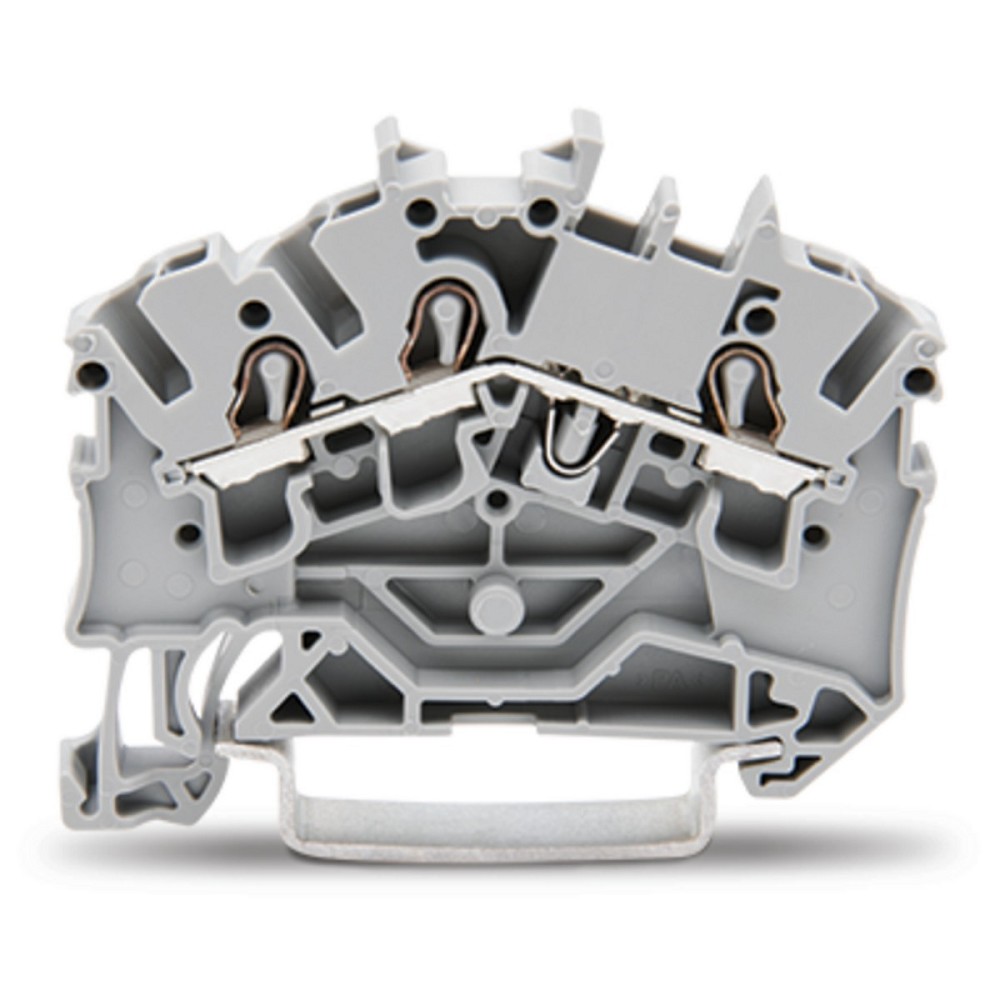

WAGO 2002-6301 3-Leiter-Durchgangsklemme – sichere Verbindung für Industrie und Schaltschrankbau
Die WAGO 2002-6301 ist eine leistungsfähige 3-Leiter-Durchgangsklemme für professionelle Elektroinstallationen, Steuerungen und industrielle Anwendungen. Die bewährte Push-in CAGE CLAMP Anschlusstechnik ermöglicht eine schnelle, vibrationssichere und werkzeugoptimierte Verdrahtung unterschiedlichster Leiterarten.
Durch die kompakte Bauweise mit einer Breite von nur 5,2 mm eignet sich die Durchgangsklemme besonders für Anwendungen mit begrenztem Platz im Schaltschrank. Die drei Klemmstellen ermöglichen flexible Verdrahtungen und sorgen für eine übersichtliche Potentialverteilung.
Die Klemme ist für Anwendungen nach Ex e II geeignet und kann auf standardmäßigen Tragschienen TH35 montiert werden. Seitliche und mittige Beschriftungsmöglichkeiten unterstützen eine klare Kennzeichnung und erleichtern Wartung sowie Fehlersuche.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-6301
• GTIN / EAN: 4044918964920
• Hersteller-Art.-Nr.: 2002-6301
• Produktart: 3-Leiter-Durchgangsklemme
• Ursprungsland: China
• Zolltarifnummer: 85369010
• Farbe: Grau
Elektrische Daten
• Bemessungsstrom: 24 A
• Bemessungsspannung: 800 V
• Anschlusstechnik: Push-in CAGE CLAMP
• Schutzart: abhängig von Installation und Umgebung
• Überspannungskategorie: geeignet für industrielle Anwendungen
Anschlussdaten
• Leiterquerschnitt: 2,5 mm²
• Anzahl der Klemmstellen je Etage: 3
• Anzahl der Etagen: 1
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Mechanische Eigenschaften
• Montageart: Hutschiene TH35
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
MAẞE
• Breite: 5,2 mm
• Höhe: 52,6 mm
• Tiefe: 38,9 mm
• Bauform: 1 Etage
• Montage auf Tragschiene TH35: Ja
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Automatisierungstechnik
• Maschinenbau
• Energieverteilungen
• Steuerungsanlagen
• Ex-Bereiche mit geeigneten Anwendungen
• Gebäude- und Anlageninstallation
Vorteile der WAGO 2002-6301 Durchgangsklemme
• Platzsparende 3-Leiter-Ausführung mit nur 5,2 mm Baubreite
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technik
• Für verschiedene Leiterarten geeignet
• Hohe Bemessungsspannung bis 800 V
• Geeignet für Ex e II Anwendungen
• Sichere Montage auf Tragschiene TH35
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Bewährte WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2002-6301 3-Leiter-Durchgangsklemme für professionelle Installationen, bei denen eine kompakte und zuverlässige Verbindungstechnik gefragt ist. Die Kombination aus Push-in CAGE CLAMP, hoher Spannungsfestigkeit und Ex-eignung macht diese Klemme zu einer vielseitigen Lösung im industriellen Umfeld.
Durch die platzsparende Bauweise und die flexible Leiteraufnahme eignet sich die WAGO Durchgangsklemme besonders für moderne Schaltschränke, Maschinensteuerungen und Energieverteilungen. Die hohe Qualität der WAGO Verbindungstechnik sorgt für langfristige Sicherheit und zuverlässige elektrische Verbindungen.
