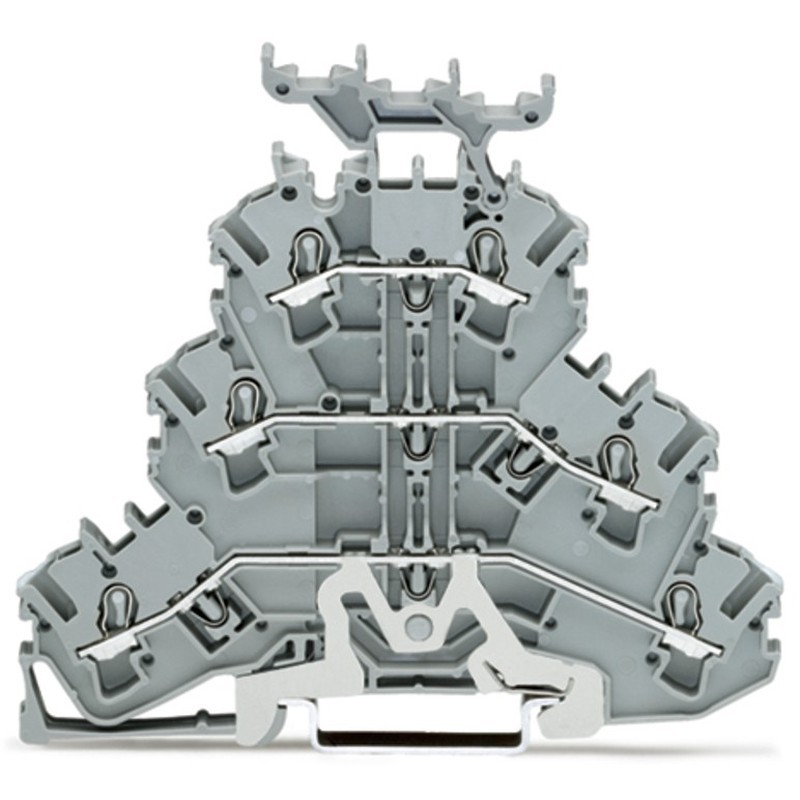

WAGO 2002-3258 Dreistockklemme – kompakte Verbindungslösung mit Schirmanschluss
Die WAGO 2002-3258 Dreistockklemme ist eine vielseitige Klemmenlösung für moderne Schaltschrank- und Automatisierungsanwendungen. Durch die Kombination aus Schirmleiteranschluss sowie zwei Durchgangsebenen ermöglicht sie eine platzsparende und übersichtliche Verdrahtung auf der Tragschiene.
Die bewährte Push-in CAGE CLAMP Anschlusstechnik sorgt für schnelle, sichere und vibrationsfeste Leiterverbindungen. Eindrähtige Leiter sowie feindrähtige Leiter mit oder ohne Aderendhülse können einfach angeschlossen werden. Dadurch reduziert sich der Installationsaufwand und die Verdrahtung wird deutlich effizienter.
Mit drei übereinander angeordneten Ebenen bietet die Dreistockklemme maximale Funktionalität auf minimalem Bauraum. Die integrierte Schirmleiterfunktion unterstützt eine EMV-gerechte Installation und verbessert die Betriebssicherheit empfindlicher elektrischer Systeme.
Die kompakte Bauform mit einer Breite von nur 5,2 mm ermöglicht eine hohe Packungsdichte im Schaltschrank. Die Montage erfolgt schnell und einfach auf Standard-Tragschienen TH35. Ein Beschriftungsträger unterstützt die übersichtliche Kennzeichnung und erleichtert Wartungsarbeiten.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-3258
• GTIN / EAN: 4044918989664
• Produktart: Dreistockklemme
• Hersteller-Art.-Nr.: 2002-3258
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
• Ausführung: Schirmleiter-/Durchgangs-/Durchgangsklemme
• Beschriftungsträger: Ja
Elektrische Daten
• Anschlussart: Federzuganschluss
• Anschlusstechnik: Push-in CAGE CLAMP
• Leiterquerschnitt: 2,5 mm²
• PEN-Funktion möglich: Ja
• Anzahl der Etagen: 3
• Anzahl der Klemmstellen je Etage: 2
Leiteranschluss
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Material und Eigenschaften
• Montageart: Hutschiene TH35
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: 105 °C
• Abschlussplatte erforderlich: Ja
• Schirmleiteranschluss: Ja
• Beschriftungssystem: Beschriftungsträger vorhanden
MAẞE
• Breite: 5,2 mm
• Höhe: 93,3 mm
• Tiefe: 81,3 mm
• Bauform: Dreistockklemme
• Montage: Tragschiene TH35 (35 x 15 und 35 x 7,5)
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Maschinenbau
• Industrielle Steuerungsanlagen
• Anlagenbau
• EMV-gerechte Verdrahtungen
• Signal- und Steuerleitungen
• Platzoptimierte Elektroinstallationen
• Elektronische Systeme mit Schirmanforderungen
Vorteile der WAGO 2002-3258 Dreistockklemme
• Drei Funktionen in einer kompakten Klemme vereint
• Schirmleiteranschluss für EMV-gerechte Installationen
• Platzsparende Dreistock-Bauweise
• Schneller Anschluss mit Push-in CAGE CLAMP
• Sichere und vibrationsfeste Federzugtechnik
• Geeignet für Leiter bis 4 mm²
• Einfache Montage auf Hutschiene TH35
• Übersichtliche Kennzeichnung durch Beschriftungsträger
• Reduzierter Platzbedarf im Schaltschrank
• Bewährte WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Fachleute empfehlen die WAGO 2002-3258 Dreistockklemme für professionelle Anwendungen, bei denen mehrere Anschlussfunktionen auf kleinstem Raum benötigt werden. Die Kombination aus Schirmleiteranschluss, zwei Durchgangsebenen und Push-in CAGE CLAMP Technik macht diese Klemme zu einer besonders flexiblen Lösung für moderne Steuerungs- und Automatisierungssysteme.
Durch die kompakte Bauweise, die einfache Verdrahtung und die integrierte EMV-Unterstützung eignet sich die WAGO 2002-3258 ideal für anspruchsvolle Schaltschränke und industrielle Anlagen. Die hochwertige WAGO Verbindungstechnik gewährleistet sichere, langlebige und wartungsarme elektrische Verbindungen.
