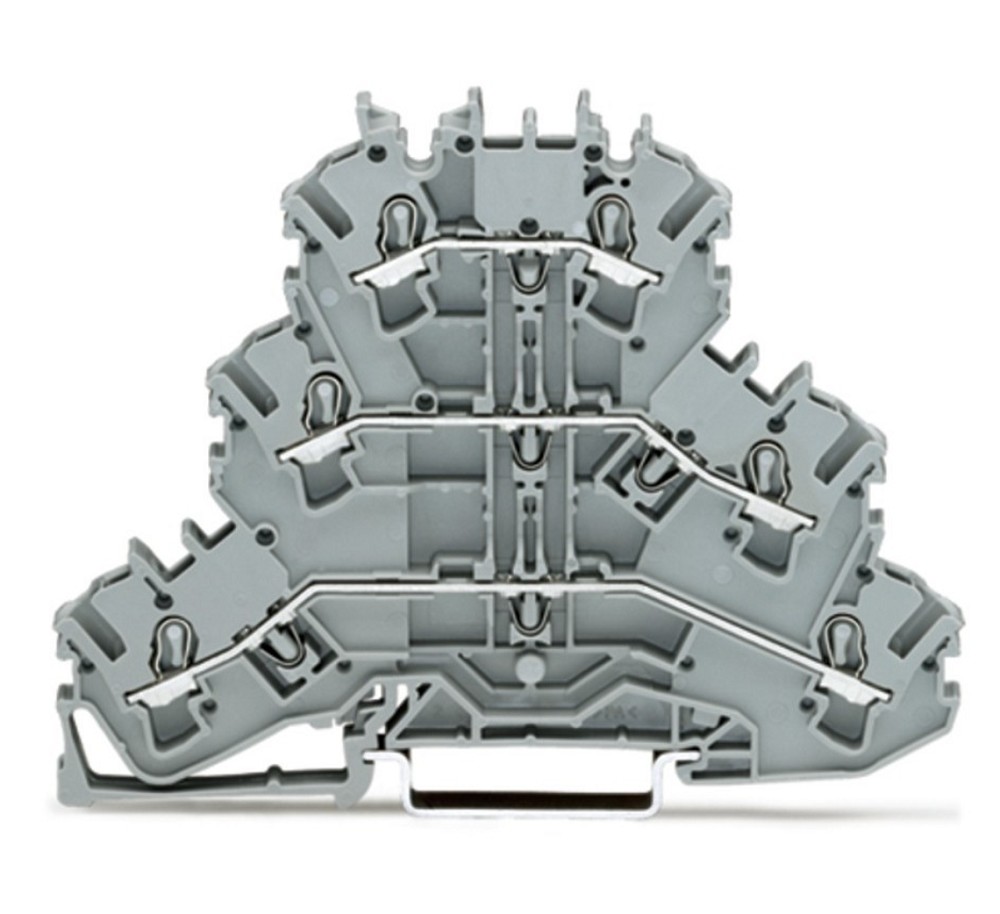

WAGO 2002-3201 Dreistockklemme – platzsparende Verbindungstechnik für industrielle Anwendungen
Die WAGO 2002-3201 Dreistockklemme kombiniert maximale Funktionalität mit minimalem Platzbedarf. Durch die drei übereinander angeordneten Klemmstellen können mehrere elektrische Verbindungen auf engstem Raum realisiert werden. Dadurch eignet sich die Klemme besonders für kompakte Schaltschränke, Steuerungen und industrielle Anlagen.
Die integrierte Push-in CAGE CLAMP Technologie sorgt für eine zuverlässige elektrische Verbindung ohne Schraubverbindungen. Leiter können einfach eingesteckt und sicher kontaktiert werden. Die Federklemmtechnik gewährleistet dabei eine dauerhaft vibrationsfeste und wartungsfreie Verbindung.
Die Dreistockklemme ist für Anwendungen in explosionsgefährdeten Bereichen gemäß Ex e II geeignet und erfüllt hohe Anforderungen an Sicherheit und Betriebssicherheit. Sie kann auf Standard-Hutschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm montiert werden.
Durch die graue Thermoplast-Ausführung, die hohe Temperaturbeständigkeit bis 105 °C und die kompakte Breite von nur 5,2 mm ist die WAGO 2002-3201 eine professionelle Lösung für moderne Elektroinstallationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-3201
• Produktart: Dreistockklemme
• Ausführung: Durchgangs-/Durchgangs-/Durchgangsklemme L/L/L
• Farbe: Grau
• Beschriftungsträger: Ohne
• Anzahl Etagen: 3
• Montageart: Hutschiene TH35
• Geeignet für Ex e II Anwendungen: Ja
• Abschlussplatte erforderlich: Ja
Elektrische Daten
• Nennquerschnitt: 2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 500 V
• Anschlussart: Federzuganschluss
• Technologie: Push-in CAGE CLAMP
• Anzahl Klemmstellen je Etage: 2
• Interne Brückung der Etagen: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–2,5 mm²
• Geeignet für verschiedene Leiterarten: Ja
• Werkzeuglose Installation: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: -60 °C bis +105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Ja
MAẞE
• Breite: 5,2 mm
• Höhe: 93,3 mm
• Tiefe: 81,3 mm
• Montage: DIN-Tragschiene TH35
• Geeignet für Tragschiene 35 x 15 mm: Ja
• Geeignet für Tragschiene 35 x 7,5 mm: Ja
Einsatzbereiche
• Schaltschrankbau
• Industrieanlagen
• Maschinenbau
• Automatisierungstechnik
• Steuerungsanlagen
• Energieverteilungen
• Anlagen mit Ex e II Anforderungen
• Kompakte elektrische Installationen auf DIN-Schienen
Vorteile der WAGO 2002-3201 Dreistockklemme
• Platzsparende 3-Etagen-Bauweise
• Reduzierter Platzbedarf im Schaltschrank
• Schnelle Installation durch Push-in CAGE CLAMP Technologie
• Sichere Verbindung ohne Schrauben
• Geeignet für ein-, mehr- und feindrähtige Leiter
• Für explosionsgeschützte Anwendungen Ex e II geeignet
• Wartungsfreie Federklemmtechnik
• Hohe mechanische Stabilität und Vibrationssicherheit
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2002-3201 Dreistockklemme für platzkritische professionelle Elektroinstallationen, bei denen viele Leiterverbindungen auf kleinstem Raum benötigt werden. Die Kombination aus drei Ebenen und der bewährten Push-in CAGE CLAMP Technologie ermöglicht eine effiziente und sichere Verdrahtung.
Dank der Ex e II Zulassung, der hohen Temperaturbeständigkeit und der robusten Federklemmtechnik eignet sich diese WAGO-Klemme besonders für industrielle Anwendungen mit hohen Sicherheitsanforderungen. Die kompakte Bauform spart wertvollen Platz im Schaltschrank und verbessert gleichzeitig die Übersichtlichkeit der Installation.
