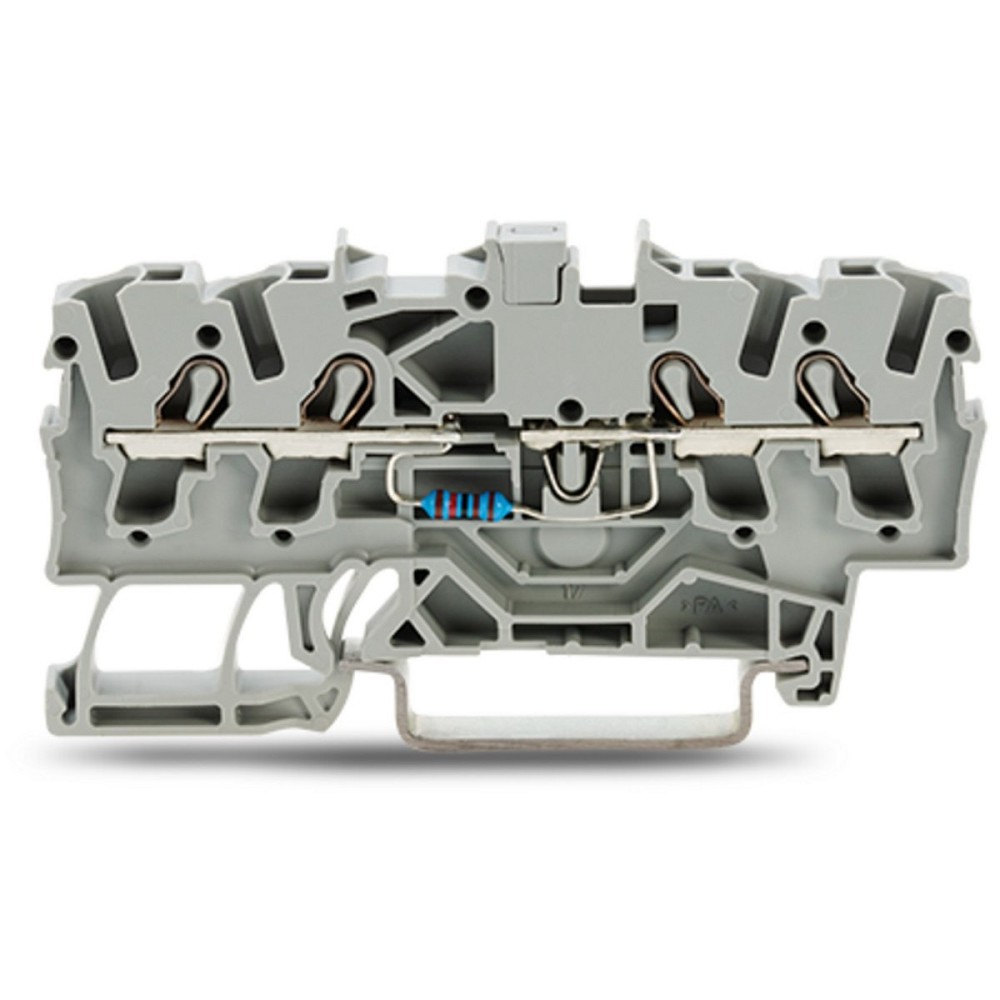

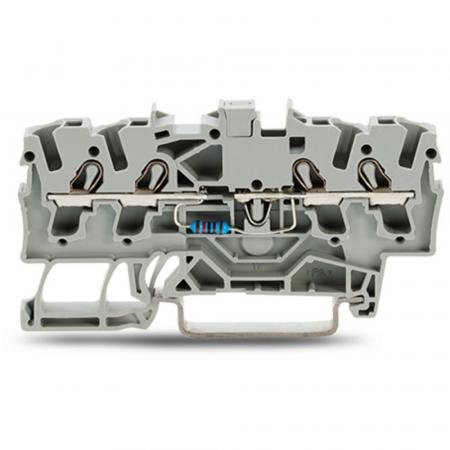

WAGO 2002-1411/1000-700 Bauelementklemme mit Widerstand für präzise Schaltungsaufbauten
Die WAGO Bauelementklemme 2002-1411/1000-700 kombiniert eine moderne Reihenklemmtechnik mit einem integrierten Widerstand von 120 Ohm. Die 4-Leiter-Ausführung ermöglicht eine einfache Einbindung von Bauelementen direkt in elektrische Schaltungen und sorgt für eine strukturierte sowie platzsparende Verdrahtung im Schaltschrank.
Der integrierte Widerstand vom Typ BF 0207 ist optimal für Anwendungen geeignet, bei denen definierte Widerstandswerte innerhalb von Steuerungs- oder Signalverbindungen benötigt werden. Die Klemme unterstützt Leiterquerschnitte von 0,25 bis 4 mm² und bietet dadurch eine hohe Flexibilität bei der Installation.
Dank der bewährten Push-in CAGE CLAMP Federzugtechnik erfolgt der Anschluss schnell, werkzeugoptimiert und dauerhaft vibrationssicher. Die elektrische Verbindung bleibt auch unter anspruchsvollen Betriebsbedingungen zuverlässig und wartungsarm.
Mit einer Breite von nur 5,2 mm ermöglicht die WAGO Bauelementklemme eine besonders hohe Verdrahtungsdichte. Die Montage erfolgt komfortabel auf Standard-Hutschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm.
TECHNISCHE DATEN
• Hersteller: WAGO GmbH & Co. KG
• Hersteller-Art.-Nr.: 2002-1411/1000-700
• GTIN / EAN: 4045454949853
• Produktart: Bauelementklemme mit Widerstand
• Bauelementetyp: Widerstand
• Widerstandswert: 120 Ohm
• Widerstandstyp: BF 0207
• Ausführung: 4 Leiter
• Anschlusstechnik: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl Etagen: 1
• Anzahl Klemmstellen je Etage: 4
• Etagen intern gebrückt: nein
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,25–4 mm²
• Montageart: Hutschiene TH35
• Geeignet für Tragschienen: 35 x 15 mm und 35 x 7,5 mm
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: -25 bis +70 °C
• Brennbarkeitsklasse nach UL94: V0
• Abschlussplatte erforderlich: ja
• Farbe: grau
• Ursprungsland: Deutschland
MAẞE
• Breite: 5,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
EINSATZBEREICHE
• Schaltschrankbau
• Automatisierungstechnik
• Mess- und Regeltechnik
• Steuerungsanlagen
• Industrieelektronik
• Signalverarbeitung
• Prüf- und Testaufbauten
• Elektrische Schaltungen mit Widerstandselementen
VORTEILE DER WAGO 2002-1411/1000-700 BAUELEMENTKLEMME
• Integrierter 120R Widerstand BF 0207
• Vier Leiteranschlüsse für flexible Schaltungsaufbauten
• Platzsparende Bauform mit nur 5,2 mm Breite
• Push-in CAGE CLAMP für schnelle Verdrahtung
• Geeignet für Leiter bis 4 mm²
• Sichere und vibrationsfeste Federzugtechnik
• Montage auf Standard-Hutschiene TH35 möglich
• Hohe Sicherheit durch Thermoplast-Isolierkörper UL94 V0
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die WAGO 2002-1411/1000-700 Bauelementklemme für professionelle Anwendungen, bei denen Widerstände direkt in Verdrahtungssysteme integriert werden sollen. Die Kombination aus kompakter Bauform, integriertem 120R Widerstand und moderner Push-in CAGE CLAMP Technik bietet eine effiziente und zuverlässige Lösung.
Besonders überzeugen die hohe Verdrahtungsdichte, die einfache Montage auf der Hutschiene und die robuste industrielle Ausführung. Damit ist diese WAGO Bauelementklemme ideal für Schaltschrankbau, Automatisierungstechnik und präzise elektronische Anwendungen.
