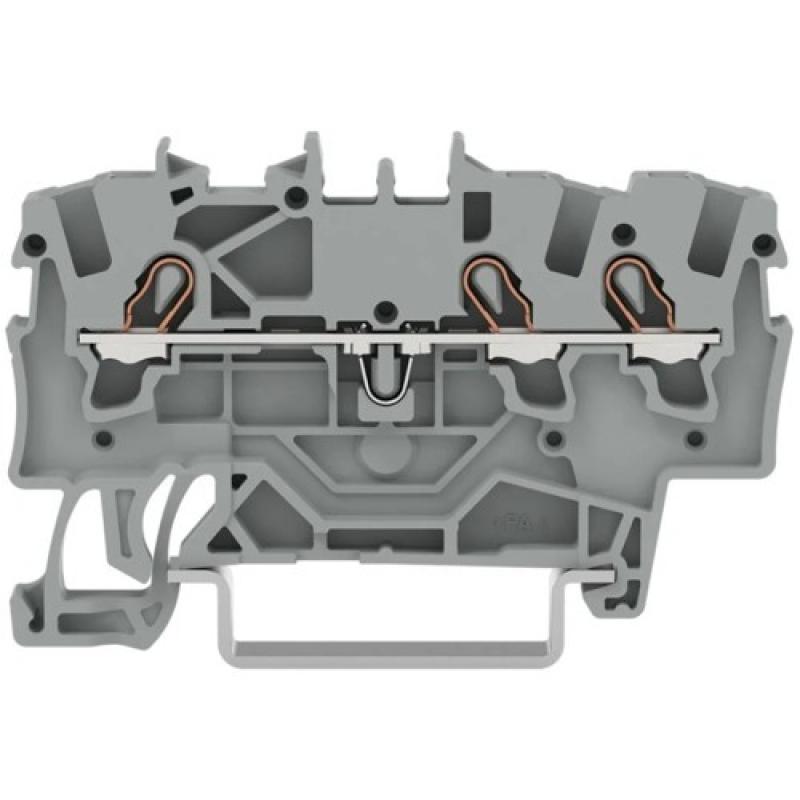

WAGO 2001-1301 Durchgangsklemmleiste – kompakte Verbindungstechnik für DIN-Schienen
Die WAGO 2001-1301 Durchgangsklemme bietet eine zuverlässige Lösung für die elektrische Verbindung und Verteilung innerhalb von Schaltschränken, Steuerungen und industriellen Anlagen. Durch die bewährte Push-in CAGE CLAMP Technologie lassen sich Leiter schnell und sicher anschließen, ohne Schrauben nachziehen oder spezielle Werkzeuge verwenden zu müssen.
Die 3-Leiter-Durchgangsklemme ist für Leiterquerschnitte von 0,25 bis 2,5 mm² ausgelegt und ermöglicht eine platzsparende Verdrahtung auf DIN-Tragschienen mit 35 x 15 mm oder 35 x 7,5 mm. Die seitliche und mittige Markierung erleichtert die Übersichtlichkeit bei komplexen Installationen.
Besonders hervorzuheben ist die Eignung für Ex e II Anwendungen. Die hohe Bemessungsstoßspannung von 8 kV sowie die robuste Federklemmtechnik sorgen für eine dauerhaft sichere elektrische Verbindung auch unter anspruchsvollen Bedingungen.
Die graue Ausführung fügt sich optimal in moderne Schaltanlagen ein und bietet eine professionelle Lösung für Industrie, Maschinenbau und Gebäudeautomation.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2001-1301
• Produktart: Durchgangsklemme
• Ausführung: 3-Leiter-Durchgangsklemme
• Farbe: Grau
• Montageart: DIN-Tragschiene
• Geeignet für Ex e II Anwendungen: Ja
• Anschlussart: Push-in CAGE CLAMP Federanschluss
Elektrische Daten
• Leiterquerschnitt: 0,25–2,5 mm²
• Nennquerschnitt: 1,5 mm²
• Anzahl Klemmstellen: 3
• Polzahl: 1-polig
• Nennstrom: 18 A
• Bemessungsspannung: 800 V
• Bemessungsstoßspannung: 8 kV
• Verschmutzungsgrad: 3
• AWG-Leiterquerschnitt: AWG 22 bis AWG 14
Anschlussdaten
• Anschlussart: Federklemmanschluss
• Technologie: Push-in CAGE CLAMP
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
• Werkzeuglose Verdrahtung möglich: Ja
MAẞE
• Länge: 32,9 mm
• Breite: 4,2 mm
• Höhe: 59,2 mm
• Montage auf DIN-Schiene 35 x 15 mm: Ja
• Montage auf DIN-Schiene 35 x 7,5 mm: Ja
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Steuerungs- und Regelanlagen
• Energieverteilungen
• Gebäudeautomation
• Ex-Bereiche mit geeigneten Anforderungen
Vorteile der WAGO 2001-1301 Durchgangsklemme
• Schnelle und sichere Verdrahtung durch Push-in CAGE CLAMP Technologie
• Werkzeugloser Leiteranschluss möglich
• Geeignet für verschiedene Leiterarten ohne Vorbehandlung
• Platzsparende Bauform für DIN-Schienenmontage
• Hohe Sicherheit durch 800 V Bemessungsspannung
• Für industrielle Anwendungen und Ex e II geeignet
• Wartungsfreie Federklemmtechnik
• Übersichtliche Kennzeichnung durch seitliche und mittige Markierungen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2001-1301 Durchgangsklemme als zuverlässige und platzsparende Lösung für professionelle Elektroinstallationen. Die Push-in CAGE CLAMP Technologie ermöglicht eine besonders schnelle Montage und sorgt gleichzeitig für dauerhaft sichere elektrische Kontakte.
Durch die hohe Spannungsfestigkeit von 800 V, die kompakte Bauform und die Eignung für anspruchsvolle Industrieanwendungen ist diese WAGO-Klemme ideal für moderne Schaltanlagen und Automatisierungssysteme. Die wartungsfreie Federklemmtechnik reduziert Installationszeiten und erhöht langfristig die Betriebssicherheit.
