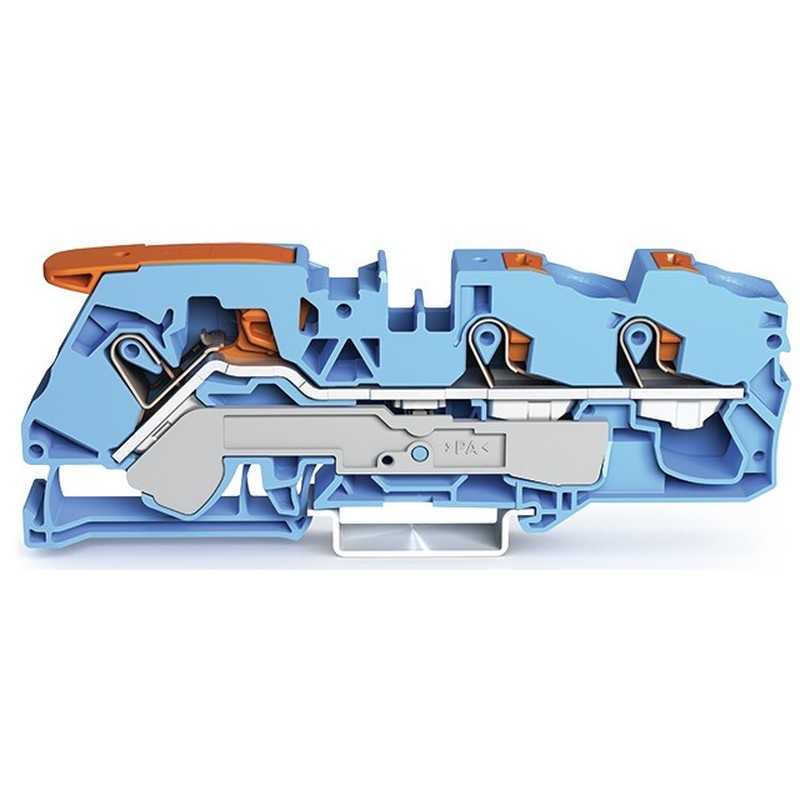

WAGO 2116-5304 3-Leiter-Durchgangsklemme 16 mm² blau
Die WAGO 2116-5304 ist eine 3-Leiter-Durchgangsklemme und ermöglicht die sichere Verbindung von bis zu drei Leitern an einer gemeinsamen Klemmstelle. Ausgestattet mit der Push-in CAGE CLAMP®-Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und ohne Werkzeug in die Klemmstelle stecken, während die Betätigung wahlweise über Hebel oder Drücker erfolgt.
Die Klemme verfügt über eine Etage mit drei Klemmstellen und ist – je nach Leiterart – für Leiterquerschnitte von 0,5 bis 25 mm² ausgelegt. Für feindrähtige Leiter mit Aderendhülse werden 6 bis 16 mm² unterstützt, für eindrähtige Leiter 2,5 bis 16 mm² und für mehrdrähtige Leiter 0,5 bis 16 mm². Eine integrierte Prüföffnung ermöglicht zudem eine einfache Messung während des Betriebs.
Mit einem Bemessungsstrom von 76 A und einer Bemessungsspannung von 800 V ist die Klemme für hochbelastete Anwendungen in Industrie und Energieverteilung ausgelegt. Dank ihrer Ex e-Zulassung eignet sie sich zudem für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 2 (Details siehe Produktdatenblatt).
Der robuste Isolierkörper aus Thermoplast mit der Brennbarkeitsklasse V0 nach UL 94 ermöglicht einen Betriebstemperaturbereich bis 105 °C. Die Montage erfolgt auf Tragschiene TH35 (35 x 15 und 35 x 7,5 mm); eine Abschlussplatte wird für den ordnungsgemäßen Betrieb benötigt. Seitliche und mittige Beschriftungsmöglichkeiten sorgen zusätzlich für eine übersichtliche und normgerechte Installation. Die charakteristische blaue Farbgebung ermöglicht eine eindeutige Kennzeichnung im Klemmenverbund.
Die WAGO 2116-5304 eignet sich ideal für Schaltschrankbau, Energieverteilung, Maschinenbau sowie zahlreiche Industrieanwendungen mit Anforderungen an eine leistungsstarke Durchgangsverdrahtung mehrerer Leiter.
TECHNISCHE DATEN
- Hersteller: WAGO GmbH & Co. KG
- Hersteller-Art.-Nr.: 2116-5304
- GTIN / EAN: 4055143746151
- Produkttyp: 3-Leiter-Durchgangsklemme
- Anschlusstechnik: Push-in CAGE CLAMP®
- Betätigung: Hebel und Drücker
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5..25 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 6..16 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 2,5..16 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5..16 mm²
- Bemessungsstrom In: 76 A
- Bemessungsspannung: 800 V
- Ausführung elektrischer Anschluss 1: Federzuganschluss
- Ausführung elektrischer Anschluss 2: Federzuganschluss
- Anzahl der Etagen: 1
- Anzahl der Klemmstellen je Etage: 3
- Etagen intern gebrückt: nein
- Montageart: Hutschiene TH35
- Werkstoff des Isolierkörpers: Thermoplast
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
- Explosionsgeprüfte Ausführung "Ex e": ja
- Abschlussplatte erforderlich: ja
- Farbe: blau
- Zolltarifnummer: 85369010
- Ursprungsland: Deutschland
MAẞE
- Breite: 12 mm
- Höhe: 113,5 mm
- Tiefe: 36,9 mm
EINSATZBEREICHE
- Schaltschrankbau
- Energieverteilung
- Maschinenbau
- Anlagenbau
- Industrieautomation
- Durchgangsverdrahtung
- Ex-geschützte Bereiche (Ex e)
- Gebäudeinstallation
- Produktionsanlagen
- Reihenklemmenleisten
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 2116-5304 für alle Anwendungen, bei denen mehrere Leiter zuverlässig und leistungsstark an einer Klemmstelle verbunden werden müssen. Die Push-in CAGE CLAMP®-Technologie in Kombination mit Hebel- und Drückerbetätigung ermöglicht eine besonders komfortable Installation, während die Ex e-Zulassung zusätzliche Einsatzmöglichkeiten in explosionsgefährdeten Bereichen eröffnet. Der hohe Bemessungsstrom von 76 A macht diese Durchgangsklemme zu einer robusten Wahl für anspruchsvolle Energieverteilungsaufgaben.
