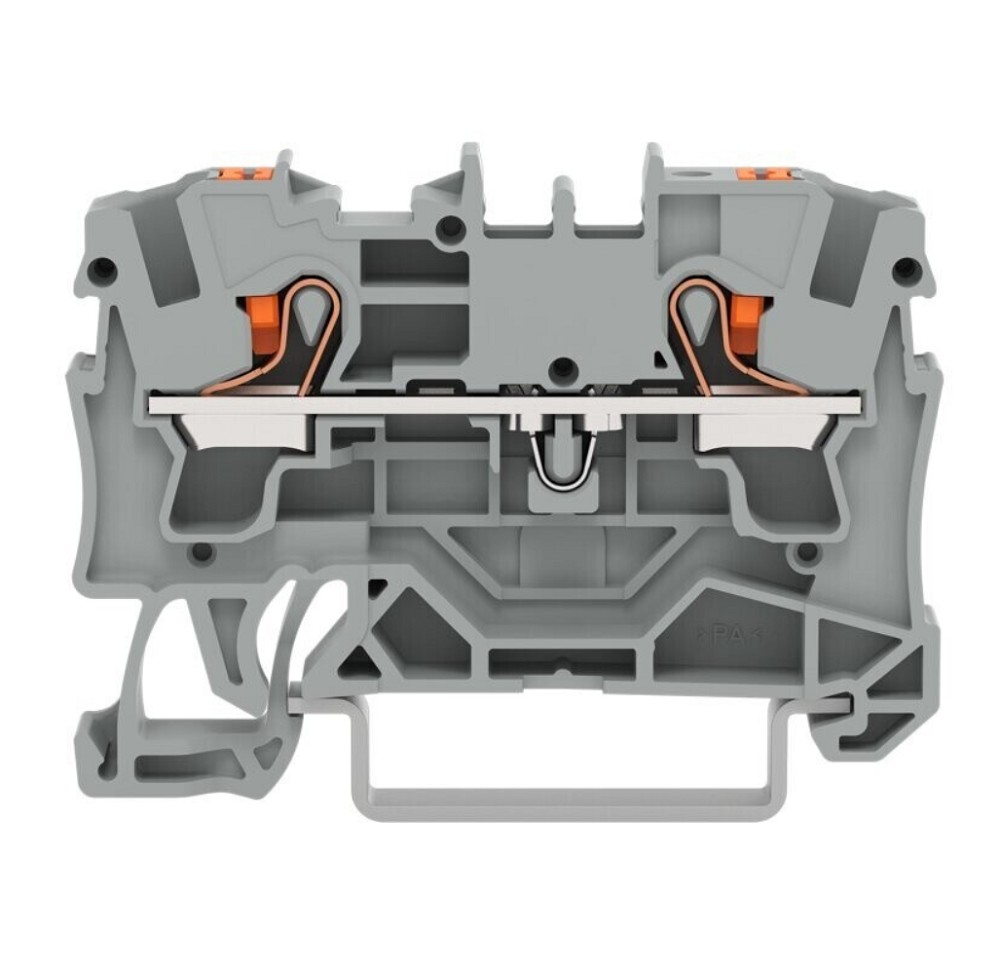

WAGO 2204-1201 Durchgangsklemme 4 mm² grau
Die WAGO 2204-1201 ist eine 2-Leiter-Durchgangsklemme der bewährten TOPJOB® S-Serie und dient der schnellen, sicheren Verbindung elektrischer Leiter in Industrie- und Gebäudeanwendungen. Durch die Push-in CAGE CLAMP®-Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und ohne Werkzeug in die Klemmstelle stecken.
Die Klemme verfügt über eine Etage mit zwei Klemmstellen und ist – je nach Leiterart – für Leiterquerschnitte von 0,5 bis 6 mm² ausgelegt. Für den sicheren Anschluss wird eine Abisolierlänge von 11 bis 13 mm benötigt. Die Betätigung erfolgt komfortabel über einen integrierten Drücker, wodurch eine schnelle und ergonomische Handhabung ermöglicht wird.
Mit einem Bemessungsstrom von 32 A und einer Bemessungsspannung von 800 V ist die Klemme für anspruchsvolle Anwendungen in Industrie und Gebäudetechnik ausgelegt. Dank ihrer Ex e-Zulassung eignet sie sich zudem für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 2 (Details siehe Produktdatenblatt).
Der robuste Isolierkörper aus Thermoplast ermöglicht einen Betriebstemperaturbereich von -60 °C bis +105 °C. Die Montage erfolgt auf Tragschiene TH35 (35 x 15 und 35 x 7,5 mm); eine Abschlussplatte wird für den ordnungsgemäßen Betrieb benötigt. Seitliche und mittige Beschriftungsmöglichkeiten sorgen zusätzlich für eine übersichtliche und normgerechte Installation.
Die WAGO 2204-1201 eignet sich ideal für Schaltschrankbau, Gebäudeinstallation, Maschinenbau sowie zahlreiche Industrieanwendungen mit Anforderungen an eine sichere Durchgangsverdrahtung oder Potentialverteilung.
TECHNISCHE DATEN
- Hersteller: WAGO GmbH & Co. KG
- Hersteller-Art.-Nr.: 2204-1201
- GTIN / EAN: 4055143847087
- Produkttyp: 2-Leiter-Durchgangsklemme
- Serie: TOPJOB® S, Serie 2204
- Anschlusstechnik: Push-in CAGE CLAMP®
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5..6 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75..4 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 1..6 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5..4 mm²
- Abisolierlänge: 11..13 mm
- Bemessungsstrom In: 32 A
- Bemessungsspannung: 800 V
- Ausführung elektrischer Anschluss 1: Federzuganschluss
- Ausführung elektrischer Anschluss 2: Federzuganschluss
- Anzahl der Etagen: 1
- Anzahl der Klemmstellen je Etage: 2
- Etagen intern gebrückt: nein
- Betätigung: Drücker
- Geeignet für Leiterwerkstoff: Kupfer
- Montageart: Hutschiene TH35
- Werkstoff des Isolierkörpers: Thermoplast
- Betriebstemperatur: -60 bis +105 °C
- Explosionsgeprüfte Ausführung "Ex e": ja
- Abschlussplatte erforderlich: ja
- Farbe: grau
- Zolltarifnummer: 85369010
- Ursprungsland: Deutschland
MAẞE
- Breite: 6,2 mm
- Höhe: 52,3 mm
- Tiefe: 32,9 mm
EINSATZBEREICHE
- Schaltschrankbau
- Gebäudeinstallation
- Maschinenbau
- Anlagenbau
- Industrieautomation
- Potentialverteilung
- Durchgangsverdrahtung
- Ex-geschützte Bereiche (Ex e)
- Energieverteilung
- Reihenklemmenleisten
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Experten empfehlen die WAGO 2204-1201 für alle Anwendungen, bei denen ein schneller, werkzeugfreier und zugleich sicherer Leiteranschluss gefragt ist. Die Push-in CAGE CLAMP®-Technologie überzeugt durch ihre einfache Handhabung für starre und feindrähtige Leiter mit Aderendhülse, während die Ex e-Zulassung zusätzliche Einsatzmöglichkeiten in explosionsgefährdeten Bereichen eröffnet. Besonders die robuste Bauweise und der breite Betriebstemperaturbereich machen diese Durchgangsklemme zu einer zuverlässigen Wahl für Industrie und Gebäudetechnik.
