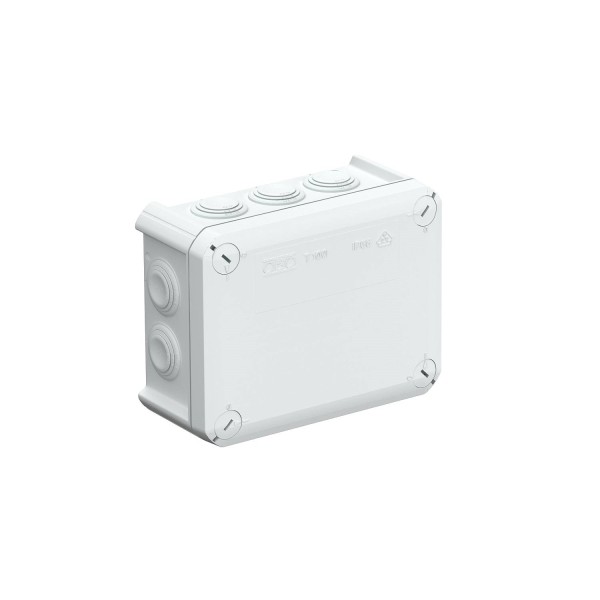

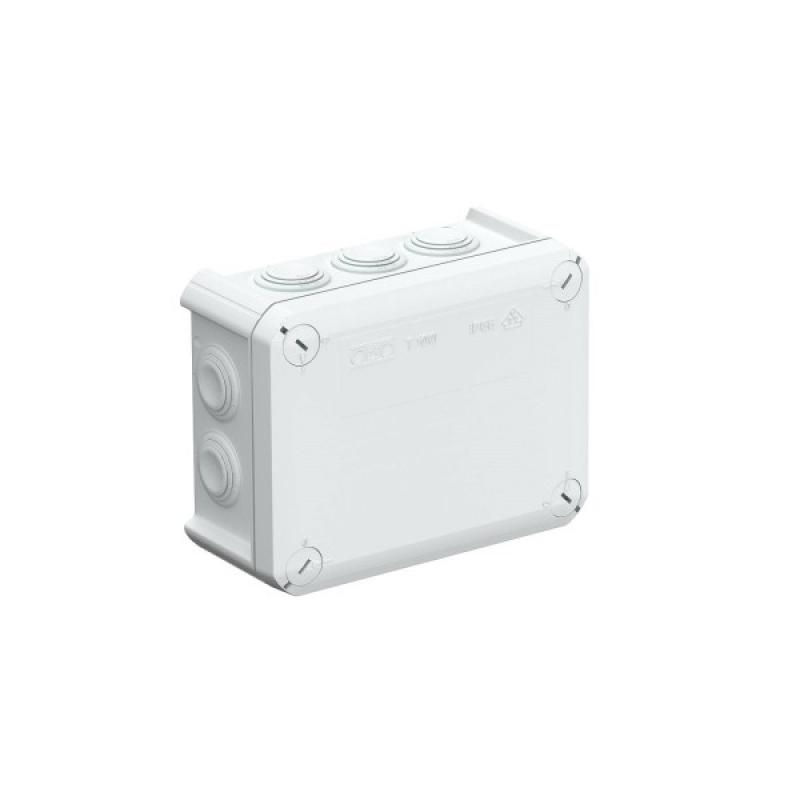

Der OBO Bettermann Kabelabzweigkasten T 100 ist eine zuverlässige Lösung zum Verbinden und Verteilen von Kabeln und Leitungen. Das rechteckige Gehäuse bietet zehn Kabeleinführungen mit M25-Einsteckdichtungen und ermöglicht eine übersichtliche Installation.
Mit der Schutzart IP66 ist der Abzweigkasten gegen das Eindringen von Staub und starkem Strahlwasser geschützt. Das halogenfreie Gehäuse aus Polypropylen ist UV-beständig und für die Wand- und Deckenmontage sowie die Montage auf Montageblechen geeignet.
IHRE VORTEILE AUF EINEN BLICK
- ✓ Schutzart IP66 gegen Staub und starkes Strahlwasser
- ✓ Zehn Kabeleinführungen mit M25-Einsteckdichtungen
- ✓ Halogenfreies Gehäuse aus Polypropylen
- ✓ UV-beständige Gehäusematerialien
- ✓ Plombierbarer Deckel mit Schraubbefestigung
- ✓ Flammwidrig bis zu einer Prüftemperatur von 650 °C
- ✓ Schlagfestigkeit IK07
- ✓ Für Wand- und Deckenmontage geeignet
ELEKTRISCHE & LEISTUNGSDATEN
| Nennspannung | 500 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Anzahl der Kabeleinführungen | 10 |
| Einführungen | 10 x M25 |
TECHNISCHE DATEN
| Hersteller | OBO Bettermann |
| Artikelnummer | 2007077 |
| Produktserie | T-Serie |
| Produkttyp | Kabelabzweigkasten |
| Material | Polypropylen (PP) |
| Farbe | Lichtgrau |
| RAL-Farbnummer | RAL 7035 |
| Schutzart | IP66 |
| Schlagfestigkeit | IK07 |
| Materialeigenschaft | Halogenfrei, UV-beständig |
| Flammwidrigkeit | Prüftemperatur 650 °C |
| Deckel | Mit Deckel, nicht transparent |
| Deckelbefestigung | Geschraubt |
| Plombierbar | Ja |
| Anreihbar | Ja |
| Montageart | Wand- und Deckenmontage |
| Einführung von hinten | Ja |
| Art der Gehäusedurchführung | Abschneidbare Stufenmembran |
| Bestückung | Ohne Bestückung |
| Temperatureinsatzbereich | -25 °C bis +65 °C |
MAẞE
| Länge | 150 mm |
| Breite | 116 mm |
| Höhe | 67 mm |
| Lichte Innenmaße | 136 x 102 x 57 mm |
EINSATZBEREICHE
- ✓ Verbindung und Verteilung von Kabeln und Leitungen
- ✓ Elektroinstallationen im Innenbereich
- ✓ Geschützte Außenbereiche
- ✓ Wand- und Deckeninstallationen
- ✓ Montage auf Montageblechen
BESONDERE FUNKTIONEN
- ✓ Zehn Einführungen für Kabel und Leitungen mit M25-Einsteckdichtungen
- ✓ Zusätzliche Einführungsmöglichkeiten über die abschneidbaren Stufenmembranen
- ✓ Kabeleinführung auch von der Rückseite möglich
- ✓ Plombierbarer Deckel für eine gesicherte Installation
- ✓ Anreihbare Gehäuse für eine flexible Montage
HINWEISE
- Die Abzweigdose ist für Installationen im Innenbereich und in geschützten Außenbereichen vorgesehen.
- Die Kabeleinführungen können durch die Einsteckdichtungen oder durch entsprechend angepasste Stufenmembranen genutzt werden.
- Die Installation elektrischer Anlagen darf nur durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der OBO Bettermann T 100 überzeugt durch seine robuste Bauweise, die hohe Schutzart IP66 und seine vielseitigen Anschlussmöglichkeiten. Zehn M25-Einführungen bieten ausreichend Flexibilität für zahlreiche Kabelverbindungen und Installationsaufgaben.
Das halogenfreie, UV-beständige Gehäuse, die Schlagfestigkeit IK07 und der plombierbare Deckel machen den Kabelabzweigkasten zu einer durchdachten Lösung für professionelle Elektroinstallationen in Innenräumen und geschützten Außenbereichen.
Gut zu wissen
Schutzart IP66
IP66 steht für vollständigen Schutz gegen das Eindringen von Staub sowie Schutz gegen starkes Strahlwasser aus allen Richtungen. Damit eignet sich der Kabelabzweigkasten auch für anspruchsvolle Installationsumgebungen.
Flexible Kabeleinführungen
Die zehn M25-Einsteckdichtungen ermöglichen eine flexible Leitungszuführung. Bei Bedarf können die vorgesehenen Stufenmembranen angepasst werden, um weitere Einführungsmöglichkeiten zu schaffen.
Halogenfrei und flammwidrig
Das Gehäuse besteht aus halogenfreiem Polypropylen. Der Kabelabzweigkasten erfüllt die angegebene Flammwidrigkeitsprüfung bei einer Prüftemperatur von 650 °C und bietet eine Schlagfestigkeit der Klasse IK07.
