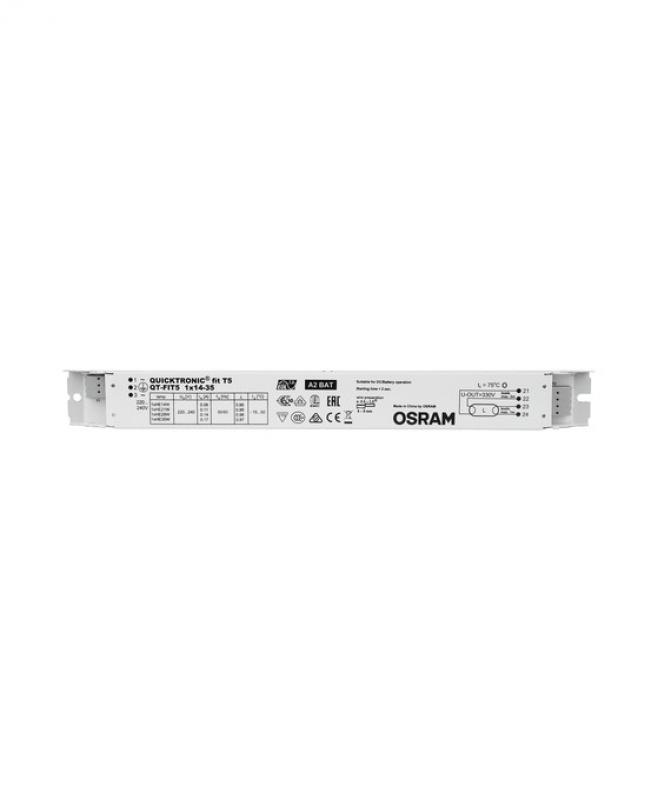

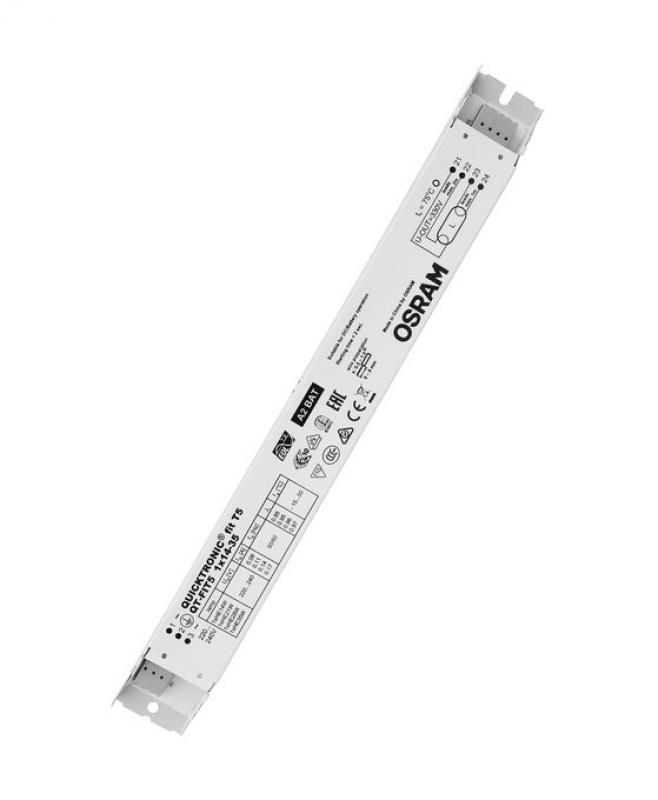

OSRAM QUICKTRONIC QT-FIT5 1X14…35 elektronisches Vorschaltgerät
Das OSRAM QUICKTRONIC QT-FIT5 1X14…35 ist ein zuverlässiges elektronisches Vorschaltgerät für professionelle Beleuchtungsanlagen in Büros, öffentlichen Gebäuden und industriellen Anwendungen. Es ist speziell für energieeffiziente und langlebige Lichtsysteme konzipiert und unterstützt auch Modernisierungen bestehender Installationen.
Die integrierte Warmstart-Technologie sorgt für eine schonende Lampenzündung, wodurch die Lebensdauer der eingesetzten Leuchtmittel deutlich verlängert wird. Gleichzeitig gewährleistet die hohe Schaltfestigkeit einen stabilen Betrieb auch bei häufigem Schalten, beispielsweise in Bereichen mit Bewegungsmeldern.
Das Gerät verfügt über eine automatische Sicherheitsabschaltung bei Lampendefekt sowie am Lampenlebensende (EOL T.2) und bietet durch die Cut-off-Technologie eine besonders hohe Energieeffizienz.
TECHNISCHE DATEN
ELEKTRISCHE DATEN:
• Nennleistung: 39 W
• Nennspannung: 220–240 V
• Eingangsspannung AC: 198–264 V
• Eingangsspannung DC: 185–264 V
• U-OUT (Arbeitsspannung): 330 V
• Netzfrequenz: 50/60 Hz
• Betriebsfrequenz: 40–50 kHz
• Einschaltstrom: 24 A
• Max. EVG an Sicherungsautomat 10 A (B): 17 Stück
• Max. EVG an Sicherungsautomat 16 A (B): 28 Stück
LICHTTECHNISCHE DATEN:
• Startzeit: 2 s
MAßE & GEWICHT:
• Länge: 280 mm
• Breite: 30 mm
• Höhe: 21 mm
• Lochmaßabstand: 270 mm
• Produktgewicht: 160 g
MATERIAL & KONSTRUKTION:
• Gehäuse: Metall
• Schutzart: IP20
• Schutzklasse: I
TEMPERATUREN & BETRIEBSBEDINGUNGEN:
• Umgebungstemperaturbereich: -15 bis +50 °C
• Maximale tc-Temperatur: 75 °C
• Gehäusetemperatur im Fehlerfall: 110 °C
• Luftfeuchtigkeit: 5–85 %
• Lagerung: -40 bis +85 °C
• Lebensdauer: bis zu 50.000 h
EINSATZMÖGLICHKEITEN:
• Großraumbüros
• Korridore und Lagerräume
• Öffentliche Gebäude
• Lichtbandsysteme
• Modernisierung bestehender Anlagen
• Notlicht (DC-Betrieb geeignet)
• Schutzklasse I Leuchten
SICHERHEITSFUNKTIONEN:
• Automatische Abschaltung bei Lampendefekt
• Automatische Abschaltung am Lampenlebensende (EOL T.2)
• Warmstart für bewegungsgesteuerte Anwendungen
• Cut-off-Technologie für hohe Effizienz
• Hohe Schaltfestigkeit
ZERTIFIKATE & STANDARDS:
• VDE
• ENEC 10
• VDE-EMC
• EN 61347-2-3
• EN 60929
• EN 55015
• EN 61000-3-2
• EN 61547
• Energieeffizienzklasse: A2 BAT
EXPERTENBEWERTUNG
Das OSRAM QUICKTRONIC QT-FIT5 1X14…35 ist ein robustes und effizientes EVG für professionelle Anwendungen mit Fokus auf Zuverlässigkeit und Energieeinsparung. Besonders hervorzuheben sind der stabile Warmstart, die lange Lebensdauer sowie die EOL-Schutzfunktionen. Es eignet sich ideal für Büro- und öffentliche Beleuchtungssysteme sowie für Modernisierungen bestehender Anlagen.
