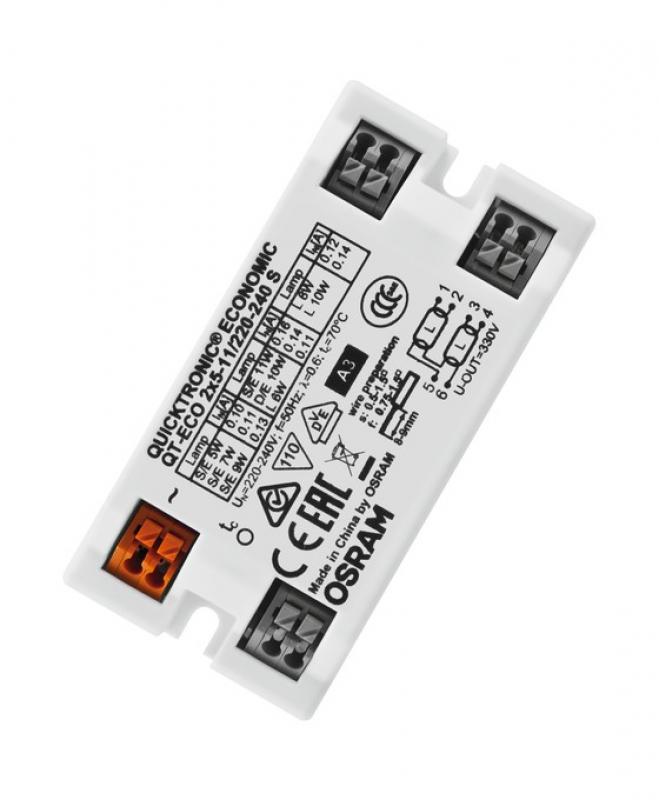

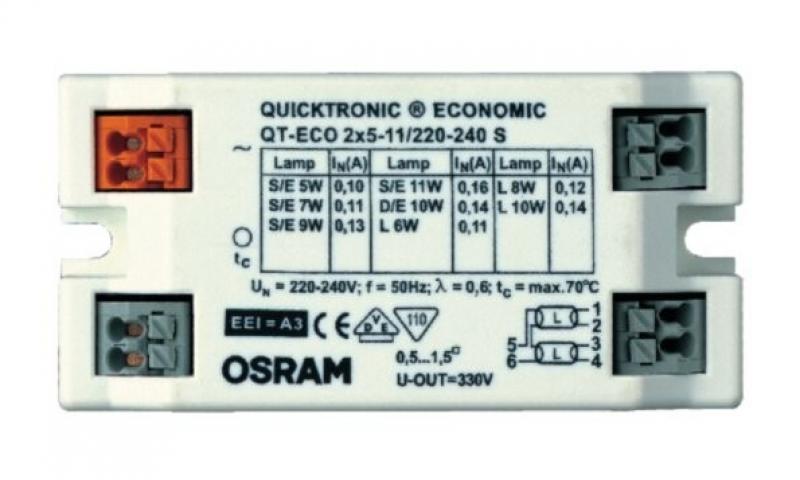

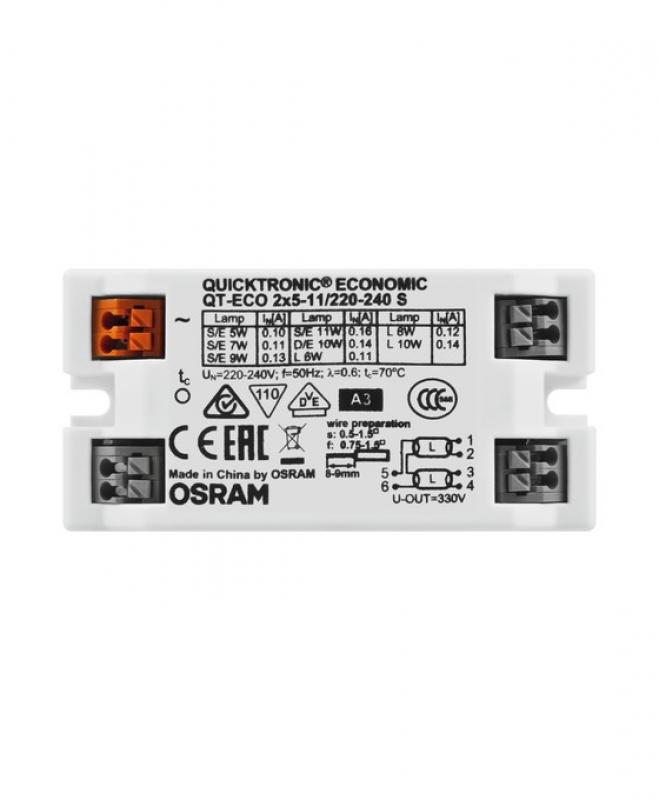

OSRAM QUICKTRONIC QT-ECO 2X5…11 S elektronisches Vorschaltgerät
Das OSRAM QUICKTRONIC QT-ECO 2X5…11 S ist ein elektronisches Vorschaltgerät für den effizienten Betrieb von Leuchtstofflampen in professionellen Beleuchtungssystemen. Es ist besonders für öffentliche Gebäude geeignet und überzeugt durch kompakte Bauform, hohe Betriebssicherheit und automatisierte Schutzfunktionen.
Durch die automatische Wiedereinschaltung nach Lampenwechsel wird der Wartungsaufwand reduziert und die Anlagenverfügbarkeit erhöht. Der breite Eingangsspannungsbereich sorgt für stabile Funktion auch bei schwankenden Netzbedingungen.
Das Gerät ist nicht dimmbar und bietet eine integrierte Sicherheitsabschaltung bei Lampendefekt sowie am Lampenlebensende (EOL), wodurch sowohl die Lebensdauer der Lampen als auch die Betriebssicherheit des Systems verbessert werden.
TECHNISCHE DATEN
ELEKTRISCHE DATEN:
• Nennleistung: 23 W
• Nennspannung: 220–240 V
• Eingangsspannung DC: 176–254 V
• Ausgangsspannung (U-OUT): 330 V
• Einschaltstrom: 12 A
• Netzfrequenz: 50 Hz
• Betriebsfrequenz: 35–45 kHz
• Max. EVG an Sicherungsautomat 10 A (B): 51 Stück
• Max. EVG an Sicherungsautomat 16 A (B): 84 Stück
LICHTTECHNISCHE DATEN:
• Startzeit: 2 s
MAßE & GEWICHT:
• Länge: 80 mm
• Breite: 40 mm
• Höhe: 22 mm
• Lochmaßabstand: 72–75 mm
• Produktgewicht: 52 g
MATERIAL & KONSTRUKTION:
• Gehäuse: Kunststoff
• Kompakte Bauform für enge Einbausituationen
• Schutzart: IP20
TEMPERATUREN & BETRIEBSBEDINGUNGEN:
• Umgebungstemperaturbereich: -15 bis +50 °C
• Maximale tc-Temperatur: 70 °C
• Gehäusetemperatur im Fehlerfall: 110 °C
• Luftfeuchtigkeit: 5–85 %
• Lagerung: -40 bis +85 °C
• Lebensdauer: 30.000 h (bei tc = 70 °C, 10 % Ausfallrate)
EINSATZMÖGLICHKEITEN:
• Öffentliche Gebäude
• Allgemeinbeleuchtung
• Nicht dimmbare Lichtsysteme
• Geeignet für Schutzklasse I und II
SICHERHEITSFUNKTIONEN:
• Automatische Abschaltung bei Lampendefekt
• Automatische Abschaltung am Lampenlebensende (EOL T.2)
• Automatische Wiedereinschaltung nach Lampenwechsel
• Schutz bei thermischer Überlastung
ZERTIFIKATE & STANDARDS:
• EN 55015 / CISPR 15
• EN 61547
• EN 61000-3-2
• EN 61347-2-3
• VDE
• Energieeffizienzklasse: A2 / A3 (abhängig von Lampe)
• Schutzklasse: II
EXPERTENBEWERTUNG
Das OSRAM QUICKTRONIC QT-ECO 2X5…11 S ist ein sehr kompaktes und zuverlässiges EVG für öffentliche und gewerbliche Anwendungen. Besonders überzeugend sind die automatische Wiedereinschaltung, die hohe Schaltfestigkeit sowie die robuste Schutzabschaltung bei Lampenende.
