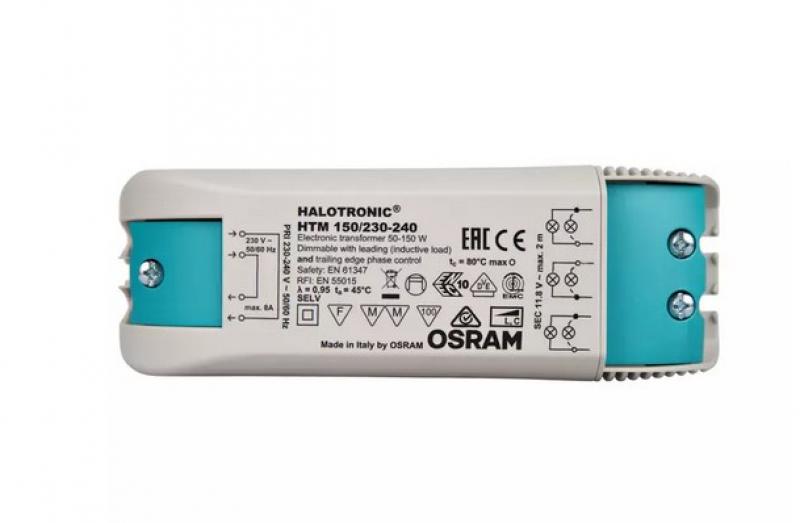

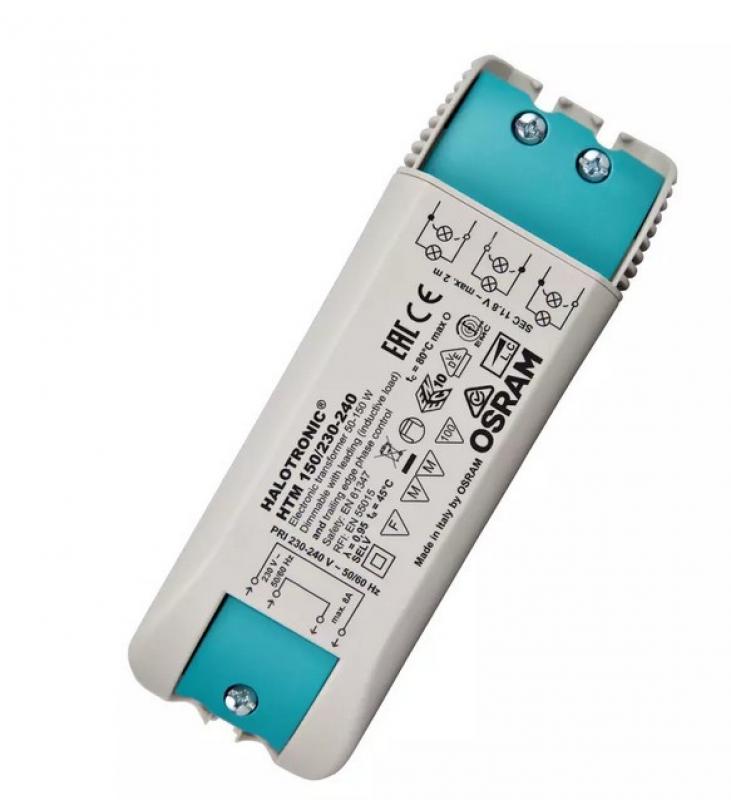

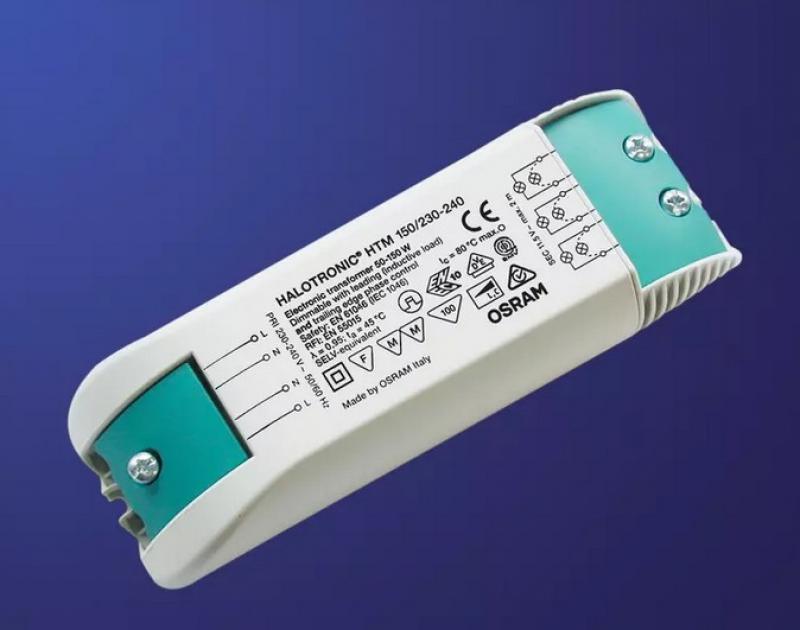

Der Transformator ist ein Phasenab- oder Phasenanschnittsdimmer für induktive Lasten. Er hat die Schutzart IP20 und ist gegen Entzündung und Flammen F, MM geschützt. Er verfügt über einen Kurzschlussschutz: Automatisch umkehrbar, Überlastschutz: Automatisch umkehrbar und Übertemperaturschutz: Automatisch umkehrbar.
Produktvorteile- Sehr geringe Verlustleistung durch hohe Effizienz

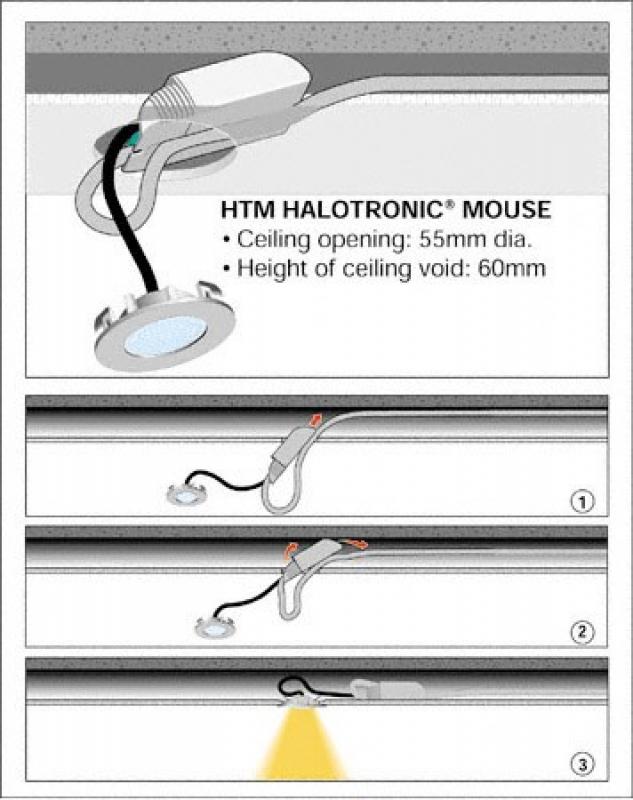

- Zugentlastung für unterschiedliche Kabeltypen geeignet (HTM)
- Geeignet für platzkritischen Einbau durch kompaktes funktionelles Design
- Extrem kompakter Transformator für sehr platzkritische Einbaubedingungen (HTN)
- Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Anwendungsgebiete- Effekt- und Akzentbeleuchtung
- Wohnraumbereiche
- Objektbeleuchtung
- Besprechungsräume
- Restaurants
- Möbeleinbau- und Möbelaufbauleuchten
- Shopbeleuchtung
- Veranstaltungsräume
Produkteigenschaften- Netzfrequenz: 50…60 Hz
- Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022
- Netzstromoberwellen nach EN 61000-3-2
- Störfestigkeit nach EN 61547
- Sicherheit: nach EN 61347
- Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
- Galvanische Trennung zwischen Primär- und Sekundärseite
- Energieeffizienz: ≥ 91 % (gemäß ErP-Verordnung 2012/1194/EC)
- Dimmbar über Phasenanschnitt (ohne HTN) und Phasenabschnitt
Technische Daten
Lampenleistung: 50-150 W
Nennspannung: 230-240 V
Maximaler Netzstrom: 0.41 A
Ausgangsspannung: 11.4 / 11.5 V
Betriebsfrequenz: 40 kHz
Bemessungsleistungsfaktor ?: 0.99
Netzfrequenz: 50/60 Hz
Maximale Leerlaufleistung: 0,31W
Abmessungen & Gewicht
Länge: 153.0 mm
Produktgewicht: 185.00 g
Höhe: 36.0 mm
Breite: 54.0 mm
Lochmaßabstand Breite
Abisolierlänge eingangsseitig: 12 / 8.0 mm
Abisolierlänge ausgangsseitig: 12 / 8.0 mm
Zusätzliche Produktdaten
Bauform / Ausführung: Kompakt mit Zugentlastung
Einsatzmöglichkeiten
Dimmer: Phasenab- oder Phasenanschnittdimmer für induktive Lasten
Dimmbereich: 0-100 %
Dimmbar: Ja
Überlastschutz: Automatisch reversibel
Übertemperaturschutz: Automatisch reversibel
Geeignet für Leuchten mit Schutzklasse II
Zertifikate & Standards
Prüfzeichen - Zulassung: VDE / VDE-EMC / E1-Zulassung
Normen: gem. EN 55015:2006 + A1:2007/gem. EN 61000-3-2/gem. EN 61547/gem. EN 61047/gem. IEC 61347
