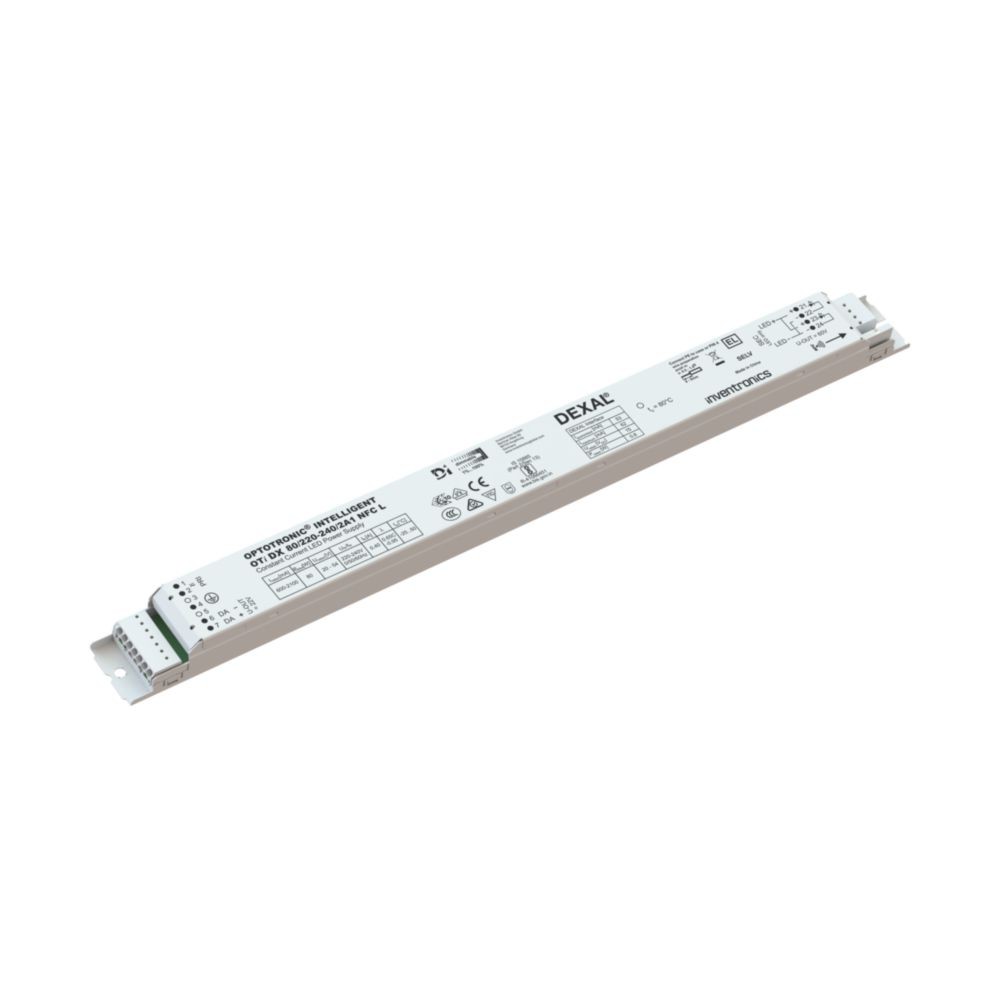

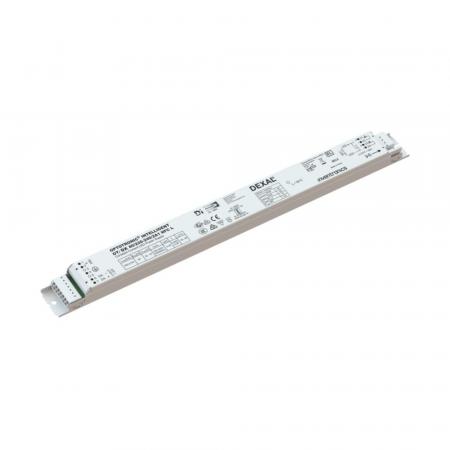

Der INVENTRONICS OTI DX 80/220-240/2A1 NFC L ist ein leistungsstarker, programmierbarer Konstantstrom-LED-Treiber für professionelle Beleuchtungssysteme. Mit einer maximalen Ausgangsleistung von 80 W, einem einstellbaren Ausgangsstrom von 600 bis 2.100 mA und einer DALI-Schnittstelle lässt er sich flexibel auf passende LED-Module abstimmen.
Die integrierte DEXAL-Technologie unterstützt die Anbindung von Sensoren und drahtlosen Beleuchtungssteuerungen. Dank NFC-Programmierung, DALI-2-Datenfunktionen und der Konstantlichtstromregelung eignet sich der Treiber für anspruchsvolle Beleuchtungsprojekte, bei denen eine bedarfsgerechte Steuerung und die Erfassung von Betriebsdaten gefragt sind.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Modell | OTI DX 80/220-240/2A1 NFC L |
| Maximale Ausgangsleistung | 80 W |
| Nenn-Ausgangsleistung | 32–80 W |
| Nenneingangsspannung | 220–240 V AC |
| AC-Eingangsspannungsbereich | 198–264 V |
| DC-Eingangsspannungsbereich | 176–276 V |
| Netzfrequenz | 50/60 Hz |
| Ausgangsspannung | 15–54 V DC |
| Einstellbarer Ausgangsstrom | 600–2.100 mA |
| Werkseinstellung Ausgangsstrom | 600 mA |
| Wirkungsgrad bei Volllast | 91 % |
| Leistungsfaktor | > 0,95 |
| Oberschwingungsgehalt THD | < 10 % |
| Geräteverlustleistung | 8,0 W |
| Netzwerk-Standby-Leistung | < 0,20 W bei deaktivierter DEXAL-Stromversorgung |
| Galvanische Trennung | SELV zwischen Primär- und Sekundärseite |
LICHTTECHNISCHE DATEN
| Ausgangsstromtoleranz | ± 3 % |
| Ausgangsstromwelligkeit bei 100 Hz | < ± 3 % |
| Flimmerbewertung PSTLM | < 1 |
| Stroboskopischer Sichtbarkeitsmaßstab SVM | < 0,4 |
| Konstantlichtstromregelung (CLO) | Ja |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Analog |
TECHNISCHE DATEN
| Produktserie | OPTOTRONIC Intelligent – DEXAL |
| DALI-Kompatibilität | DALI / Corridor; DALI-2-Diagnose- und Energiedaten |
| Programmierschnittstellen | DEXAL und NFC |
| Programmiersoftware | Tuner4TRONIC; Field App |
| Programmiergeräte | DALI magic / NFC Scanner |
| DEXAL-Busversorgung | 15 V |
| Garantierter DEXAL-Versorgungsstrom | 53 mA |
| Maximaler DEXAL-Spitzenstrom | 62 mA |
| Anzahl der Kanäle | 1 |
| Gehäusematerial | Metall |
| Anschlussart Eingang | Steckklemmen |
| Anschlussart Ausgang | Steckklemmen |
| Leiterquerschnitt Eingang/Ausgang | 0,5–1,5 mm² |
| Abisolierlänge Eingang/Ausgang | 8–9 mm |
| Überhitzungsschutz | Automatisch rückstellend |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Schutzklasse der Leuchte | Für Leuchten der Schutzklasse I geeignet |
| Notbeleuchtung | Für den Einsatz in Notbeleuchtungssystemen geeignet |
| Lebensdauer | Bis zu 100.000 Stunden laut Datenblatt |
| Zulassungen | CE, EL, ENEC, CCC, BIS, RCM |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit Konstantstrombetrieb und einer passenden Vorwärtsspannung innerhalb des Ausgangsbereichs von 15–54 V ausgelegt.
- Der Ausgangsstrom kann innerhalb des Bereichs von 600–2.100 mA programmiert werden. Strom und Spannungsbereich müssen zum verwendeten LED-Modul passen.
- Unterstützt DALI-basierte Dimmung sowie die Corridor-Funktion.
- Die Programmierung ist über NFC und die DALI-Schnittstelle mit geeigneten Geräten und der Tuner4TRONIC-Software möglich.
- Maximale Leitungslänge zum LED-Modul: 2 m. Die Ausgangsleitungen sind möglichst eng nebeneinander zu führen.
- Die DEXAL-Schnittstelle ist polaritätsempfindlich. Bei mehreren angeschlossenen Treibern muss die Polarität des DEXAL-Busses einheitlich eingehalten werden.
- Der Treiber ist nicht für den vorgesehenen Betrieb ohne angeschlossene Last bestimmt.
LEBENSDAUER & NACHHALTIGKEIT
- Die angegebene Treiberlebensdauer beträgt bis zu 100.000 Stunden.
- Der Wirkungsgrad bei Volllast liegt bei 91 %.
- Die Konstantlichtstromfunktion (CLO) ermöglicht eine programmierbare Anpassung des Lichtstroms über die Betriebsdauer.
- Die DALI-2-Datenfunktionen unterstützen die Erfassung von Energieverbrauch, Betriebsstunden und weiteren Leuchtenparametern.
- Bei der Entsorgung sind die geltenden Vorschriften für Elektro- und Elektronikgeräte einzuhalten. Der Treiber gehört nicht in den Hausmüll.
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 350 mm |
| Produktgewicht | 270 g |
| Gehäuse | Metall |
EINSATZBEREICHE
- Büro- und Verwaltungsbeleuchtung
- Schulen und Bildungseinrichtungen
- Industrie- und Lagerhallen
- Einzelhandel und Verkaufsflächen
- Professionelle lineare LED-Beleuchtungssysteme
- Leuchten mit DALI-basierter Steuerung und Sensorintegration
- Beleuchtungsanlagen mit Anforderungen an die Auswertung von Betriebs- und Energiedaten
BESONDERE FUNKTIONEN
- DALI-2-Daten: Unterstützt Diagnose- und Energiedaten sowie Informationen zu Betriebsparametern der Leuchte.
- NFC-Programmierung: Ermöglicht die Konfiguration mit geeigneten NFC-Programmiergeräten und Software.
- DEXAL-Technologie: Integrierte Busversorgung zur Anbindung geeigneter Sensoren und drahtloser Steuerungskomponenten.
- Constant Lumen Output: Programmierbare Konstantlichtstromregelung für eine anwendungsabhängige Lichtstromsteuerung.
- Dim to Dark: Unterstützt eine programmierbare Dimmfunktion bis zu sehr niedrigen Helligkeitswerten.
- Soft Switch Off: Unterstützt ein sanftes Ausschalten entsprechend der programmierten Konfiguration.
- Driver Guard: Programmierbare Funktion für das thermische Management.
- Configuration Lock: Ermöglicht das Sperren und Freigeben der Treiberkonfiguration.
- Emergency Mode: Unterstützt eine programmierbare Funktion für Notbeleuchtungsanwendungen.
HINWEISE
- Vor der Installation müssen Ausgangsstrom, Ausgangsspannung und Leistung auf das angeschlossene LED-Modul abgestimmt werden.
- Die DEXAL-Buspolarität ist zu beachten, auch wenn die integrierte Busversorgung deaktiviert ist.
- Die Netzwerk-Standby-Leistung von unter 0,20 W gilt laut Datenblatt bei deaktivierter DEXAL-Stromversorgung.
- Die angegebene Lebensdauer und die elektrischen Kennwerte sind abhängig von den Betriebsbedingungen und der fachgerechten Installation.
- Für den Einbau sind die technischen Vorgaben und Sicherheitshinweise des Herstellers zu berücksichtigen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTI DX 80/220-240/2A1 NFC L ist eine vielseitige Lösung für professionelle LED-Beleuchtung, wenn hohe Leistung, präzise Konstantstromregelung und moderne Steuerungsmöglichkeiten gefragt sind. Die Kombination aus DALI-2-Datenfunktionen, NFC-Programmierung und DEXAL-Busversorgung macht ihn besonders interessant für anspruchsvolle Beleuchtungsanlagen mit Sensorik und zentraler Steuerung. Wichtig ist die sorgfältige Abstimmung des programmierbaren Ausgangsstroms auf das eingesetzte LED-Modul.
Gut zu wissen
Konstantstrom statt Konstantspannung
Dieser Treiber arbeitet mit Konstantstrom. Er stellt einen definierten Strom für das angeschlossene LED-Modul bereit. Deshalb müssen der programmierte Strom und der benötigte Spannungsbereich zum Modul passen. Ein Konstantstromtreiber ist nicht ohne Weiteres mit einem 12-V- oder 24-V-Konstantspannungsnetzteil austauschbar.
DALI-2 und NFC
DALI ermöglicht die digitale Steuerung und Dimmung kompatibler Beleuchtung. NFC dient der kontaktlosen Konfiguration mit geeigneter Programmierhardware. DALI-2-Diagnose- und Energiedaten helfen dabei, Informationen zum Betrieb der Leuchte auszuwerten.
Was bedeutet SELV?
SELV steht für eine Schutzkleinspannung mit sicherer galvanischer Trennung zwischen Eingangs- und Ausgangsseite. Das erleichtert die sichere Auslegung geeigneter LED-Systeme, ersetzt aber nicht die Beachtung der geltenden Installationsvorgaben.
