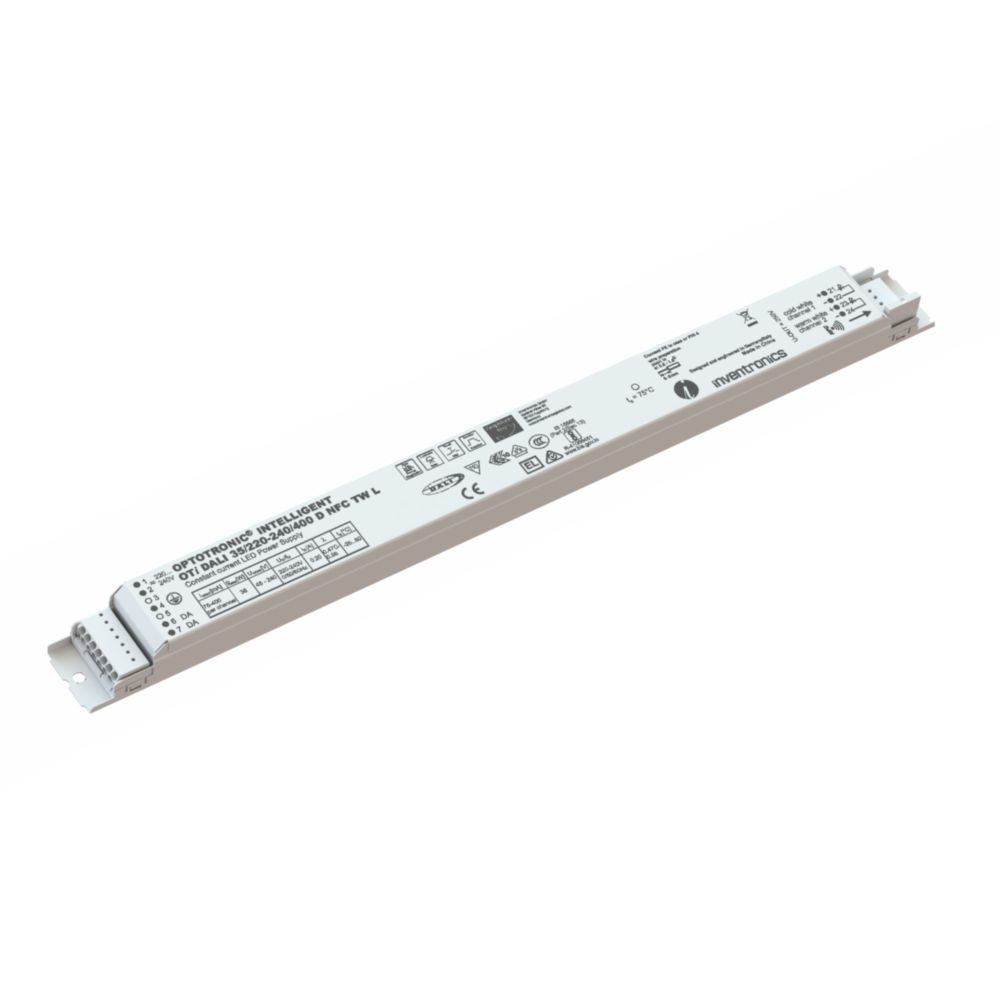

INVENTRONICS OTi DALI 75W Tunable White DALI-2 LED-Treiber 150–700mA NFC dimmbar

Der INVENTRONICS OTi DALI 75/220-240/700 D NFC TW L ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle Beleuchtungsanlagen. Mit einer maximalen Ausgangsleistung von 75 W und einem einstellbaren Ausgangsstrom von 150 bis 700 mA lässt er sich auf passende LED-Module abstimmen. Die digitale DALI-Steuerung ermöglicht die Integration in moderne Beleuchtungskonzepte.

Der Treiber unterstützt Tunable White über DALI DT8 sowie den Zweikanalbetrieb, beispielsweise für direktes und indirektes Licht. Die Dimmung ist von 1–100 % programmierbar. NFC und die DALI-Schnittstelle ermöglichen die Konfiguration mit geeigneten Geräten und der Tuner4TRONIC-Software.

ELEKTRISCHE & LEISTUNGSDATEN

LICHTTECHNISCHE DATEN

TECHNISCHE DATEN

INSTALLATION & KOMPATIBILITÄT

• Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des spezifizierten Ausgangsbereichs von 50–240 V vorgesehen.
• Der Ausgangsstrom lässt sich zwischen 150 und 700 mA einstellen. Die Einstellung muss zu den elektrischen Anforderungen des angeschlossenen LED-Moduls passen.
• Geeignet für kompatible Tunable-White-LED-Module, bei denen die Farbtemperatur über eine geeignete DALI-Steuerung geregelt wird.
• Alternativ kann der Treiber im Zweikanalbetrieb eingesetzt werden, beispielsweise für direktes und indirektes Licht.
• Die Programmierung erfolgt über DALI oder NFC mit geeigneten Programmiergeräten und der Tuner4TRONIC-Software.
• Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Ausgangsleitungen sollen möglichst eng nebeneinander verlegt werden.
• Für Leuchten der Schutzklasse I und für entsprechend ausgelegte Notbeleuchtungsanlagen vorgesehen.
• Der Treiber ist nicht galvanisch getrennt. Der Ausgang darf deshalb nicht als SELV-Ausgang behandelt werden. Die gesamte Leuchtenanwendung muss die erforderlichen Isolations- und Sicherheitsvorgaben erfüllen.
• Der Treiber ist nicht für den vorgesehenen Betrieb ohne angeschlossene Last bestimmt.

LEBENSDAUER & NACHHALTIGKEIT

• Lebensdauer laut Hersteller: 50.000 Stunden bei maximal 75 °C am Tc-Punkt beziehungsweise 100.000 Stunden bei maximal 65 °C am Tc-Punkt, jeweils bei einer Ausfallrate von maximal 10 %.
• Der Wirkungsgrad bei Volllast beträgt 91 %.
• Die programmierbare Konstantlichtstromregelung (CLO) unterstützt eine anwendungsabhängige Anpassung des Lichtstroms über die Betriebsdauer.
• Die Corridor-Funktion ermöglicht eine abgestufte Beleuchtung in Fluren und Sanitärräumen.
• Die Rückmeldung von Leistungsaufnahme und Betriebsstunden kann die Überwachung und Wartung der Beleuchtungsanlage unterstützen.
• Treiber und Lichtquellen sind entsprechend den geltenden Vorschriften für Elektroaltgeräte fachgerecht zu entsorgen.

MAẞE

EINSATZBEREICHE

• Tunable-White-Beleuchtung mit einstellbarer Farbtemperatur
• Lineare LED-Beleuchtung in Büro- und Verwaltungsgebäuden
• Schulen und Bildungseinrichtungen
• Industrie- und Lagerbereiche
• Verkaufsflächen und Einzelhandel
• Leuchten mit direktem und indirektem Licht
• DALI-gesteuerte Beleuchtungsanlagen
• Geeignete Notbeleuchtungsinstallationen

BESONDERE FUNKTIONEN

• Tunable White: Ermöglicht die Steuerung der Farbtemperatur kompatibler LED-Module über DALI DT8.
• Zweikanalbetrieb: Kann als DT6-Treiber für kompatible Zwei-Kanal-Anwendungen, beispielsweise direktes und indirektes Licht, konfiguriert werden.
• DALI-2: Unterstützt die digitale Steuerung und Dimmung kompatibler Beleuchtungssysteme.
• NFC-Programmierung: Ermöglicht die Konfiguration mit geeignetem NFC-Scanner und der Tuner4TRONIC-Software.
• Constant Lumen Output: Die programmierbare Funktion unterstützt eine gleichmäßige Lichtstromregelung über die Betriebsdauer.
• Corridor-Funktion: Bietet eine dreistufige Steuerungsmöglichkeit für Flure und Sanitärräume.
• Touch DIM: Ermöglicht die Steuerung über geeignete Taster oder kompatible Sensoren.
• Dim to Dark: Unterstützt die programmierbare Dimmung bis zu sehr niedrigen Helligkeitswerten.
• Driver Guard: Unterstützt ein programmierbares thermisches Management.
• Soft Switch Off: Ermöglicht ein sanftes Ausschalten entsprechend der Konfiguration.

HINWEISE

• Die Ausgangsleistung und der Ausgangsstrom müssen passend zum angeschlossenen LED-Modul eingestellt werden.
• Für Tunable White müssen Treiber, LED-Modul und Steuerung miteinander kompatibel sein. Die tatsächlich erreichbare Farbtemperatur hängt vom LED-Modul ab.
• Der Treiber ist nicht galvanisch getrennt. Bei Planung, Montage und Wartung müssen die Anforderungen an Isolation und Berührungsschutz berücksichtigt werden.
• Die angegebene Lebensdauer ist abhängig von der Temperatur am Tc-Punkt und den Betriebsbedingungen.
• Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen.
• Obwohl der Treiber DALI-2 unterstützt, weist der Hersteller für dieses Modell keine DALI-2-Diagnose-, Energie- oder Leuchtendaten aus.

OPTIONALES ZUBEHÖR

• EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+
• EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+

BEWERTUNG DURCH UNSERE EXPERTEN

Der INVENTRONICS OTi DALI 75/220-240/700 D NFC TW L ist eine vielseitige Lösung für professionelle Beleuchtungsanlagen, bei denen sich die Lichtfarbe oder zwei getrennte Lichtkanäle steuern lassen sollen. DALI DT8, NFC-Programmierung und die programmierbare Dimmung bieten flexible Möglichkeiten zur Anpassung an unterschiedliche Beleuchtungskonzepte. Besonders wichtig ist die Abstimmung auf das LED-Modul und die Beachtung der fehlenden galvanischen Trennung bei der Planung und Installation.
