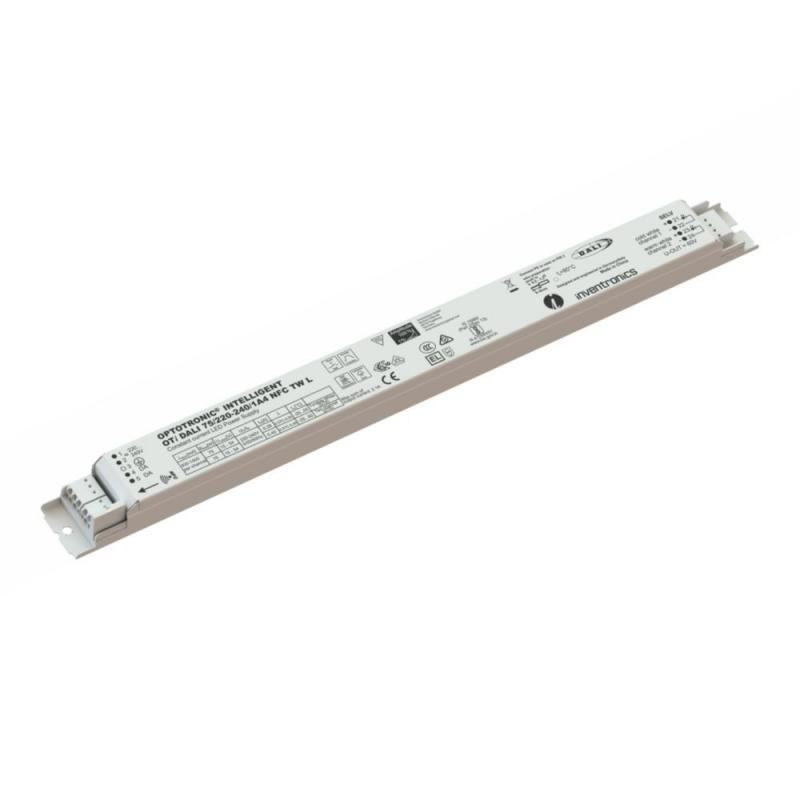

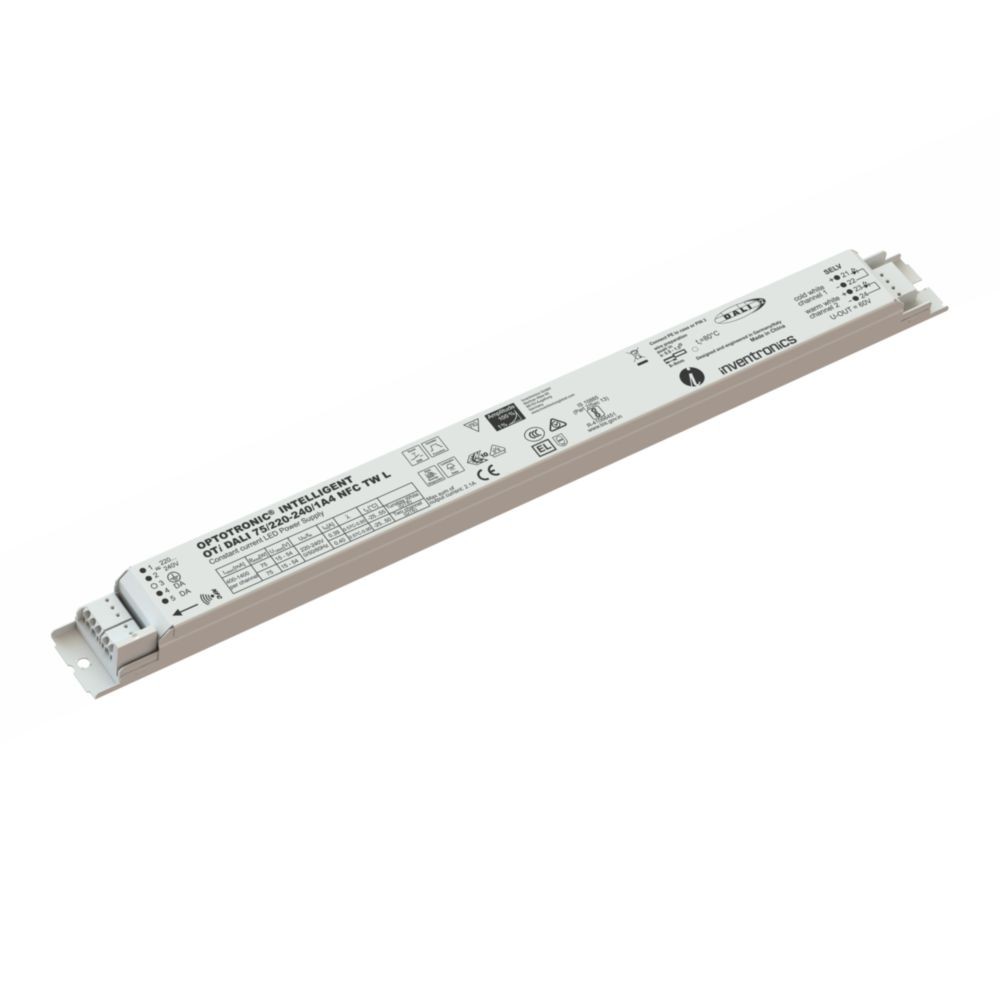

Der INVENTRONICS OTi DALI 75/220-240/1A4 NFC TW L ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle LED-Beleuchtung. Mit bis zu 75 W Ausgangsleistung und einem einstellbaren Ausgangsstrom von 400 bis 1.400 mA lässt er sich auf geeignete LED-Module abstimmen. Seine DALI-Schnittstelle ermöglicht die digitale Steuerung und Dimmung moderner Beleuchtungsanlagen.
Der Treiber unterstützt Tunable White über DALI DT8 und kann alternativ als Zweikanal-Treiber für Anwendungen wie direktes und indirektes Licht konfiguriert werden. NFC-Programmierung, Touch DIM und eine Dimmung von 1–100 % bieten flexible Steuerungsmöglichkeiten. Der galvanisch getrennte SELV-Ausgang unterstützt die sichere Integration in dafür ausgelegte LED-Systeme.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Modell | OTi DALI 75/220-240/1A4 NFC TW L |
| Maximale Ausgangsleistung | 75 W |
| Nenn-Ausgangsleistungsbereich | 8–75 W |
| Nenneingangsspannung | 220–240 V AC |
| AC-Eingangsspannungsbereich | 198–264 V |
| DC-Eingangsspannungsbereich | 176–276 V |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsspannungsbereich | 15–54 V DC |
| Arbeitsspannung am Ausgang | < 60 V |
| Einstellbarer Ausgangsstrom | 400–1.400 mA |
| Werkseinstellung Ausgangsstrom | 400 mA |
| Ausgangsstromtoleranz | ± 3 % |
| Wirkungsgrad bei Volllast | 90 % |
| Leistungsfaktor | 0,57C–0,95 |
| Oberschwingungsgehalt THD | < 10 % |
| Geräteverlustleistung | 6,0 W |
| Netzwerk-Standby-Leistung | < 0,20 W |
| Einschaltstrom | 23 A |
| Überspannungsfestigkeit L–N | 1 kV |
| Überspannungsfestigkeit L/N–Erde | 2 kV |
| Schutzleiterstrom | 0,35 mA |
| Galvanische Trennung | Ja, SELV-Ausgang |
LICHTTECHNISCHE DATEN
| Lichtsteuerung | Tunable White über DALI DT8 oder Zweikanalbetrieb über DT6 |
| Dimmbar | Ja |
| Dimmprotokoll | DALI-2 |
| Weitere Dimmfunktionen | Touch DIM und Touch DIM Sensor |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Analoge Dimmung; Amplituden- oder PWM-Dimmung programmierbar |
| Ausgangsstromwelligkeit bei 100 Hz | < 1 % |
| Flimmerbewertung PSTLM | ≤ 1 |
| Stroboskopischer Sichtbarkeitsmaßstab SVM | ≤ 0,4 |
| Konstantlichtstromregelung (CLO) | Programmierbar |
| Farbtemperatursteuerung | Für kompatible Tunable-White-LED-Module |
TECHNISCHE DATEN
| Produktserie | OPTOTRONIC Intelligent Tunable White – DALI (SELV) |
| Steuerschnittstelle | DALI |
| Programmierschnittstellen | DALI und NFC |
| Programmiergerät | DALI magic / NFC Scanner |
| Programmiersoftware | Tuner4TRONIC |
| Betriebsarten | DT6 (Zweikanalbetrieb) oder DT8 (Tunable White) |
| Anzahl der Kanäle | 2 |
| DALI-2-Diagnosedaten | Nicht unterstützt |
| DALI-2-Energiedaten | Nicht unterstützt |
| DALI-2-Leuchtendaten | Nicht unterstützt |
| Programmierbare Funktionen | DALI-Einstellungen, Corridor, Dim to Dark, Soft Switch Off, Tuning Factor, Tunable White CCT, Driver Guard, Emergency Mode |
| Gehäusematerial | Metall |
| Schutzart | IP20 |
| Anschlussart Eingang/Ausgang | Steckklemmen |
| Leiterquerschnitt Eingang/Ausgang | 0,5–1,5 mm² |
| Abisolierlänge Eingang/Ausgang | 8,5–9,5 mm |
| Überhitzungsschutz | Automatisch rückstellend |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Schutzklasse der Leuchte | Für Leuchten der Schutzklasse I geeignet |
| Notbeleuchtung | Für geeignete Notbeleuchtungsanlagen vorgesehen |
| Zulassungen | CE, EL, VDE-ENEC, EAC, CCC, RCM, BIS |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des Ausgangsbereichs von 15–54 V ausgelegt.
- Der Ausgangsstrom lässt sich zwischen 400 und 1.400 mA einstellen. Die gewählte Einstellung muss zu den elektrischen Anforderungen des angeschlossenen LED-Moduls passen.
- Geeignet für kompatible Tunable-White-LED-Module, deren Farbtemperatur über DALI DT8 gesteuert wird.
- Alternativ als DT6-Zweikanal-Treiber für geeignete Anwendungen wie direktes und indirektes Licht konfigurierbar.
- Die Programmierung erfolgt über DALI oder NFC mit geeignetem Programmiergerät und der Tuner4TRONIC-Software.
- Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Ausgangsleitungen sollen möglichst eng nebeneinander geführt werden.
- Der galvanisch getrennte SELV-Ausgang ist für Anwendungen vorgesehen, deren elektrische Anforderungen zur spezifizierten Schutzkleinspannung passen.
- Für Leuchten der Schutzklasse I und für entsprechend ausgelegte Notbeleuchtungsanlagen geeignet.
- Der Treiber ist nicht für den vorgesehenen Betrieb ohne angeschlossene Last bestimmt.
LEBENSDAUER & NACHHALTIGKEIT
- Lebensdauer laut Hersteller: 50.000 Stunden beziehungsweise bis zu 100.000 Stunden bei einer Temperatur von maximal 65 °C am Tc-Punkt und einer Ausfallrate von höchstens 10 %.
- Der Wirkungsgrad bei Volllast beträgt 90 %.
- Die programmierbare Konstantlichtstromregelung (CLO) ermöglicht eine anwendungsabhängige Anpassung des Lichtstroms über die Betriebsdauer.
- Die Corridor-Funktion unterstützt abgestufte Beleuchtungsszenarien in Fluren und Sanitärräumen.
- Die getrennte und fachgerechte Entsorgung von Betriebsgerät und LED-Lichtquelle unterstützt die Rückgewinnung von Wertstoffen.
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 350 mm |
| Produktgewicht | 300 g |
| Gehäusematerial | Metall |
EINSATZBEREICHE
- Tunable-White-Beleuchtung mit einstellbarer Farbtemperatur
- Büro- und Verwaltungsgebäude
- Schulen und Bildungseinrichtungen
- Industrie- und Lagerbereiche
- Verkaufsflächen und Einzelhandel
- Lineare Beleuchtung mit direktem und indirektem Licht
- DALI-gesteuerte Beleuchtungsanlagen
- Geeignete Notbeleuchtungsinstallationen
BESONDERE FUNKTIONEN
- Tunable White: Ermöglicht die digitale Steuerung der Farbtemperatur kompatibler LED-Module über DALI DT8.
- Zweikanalbetrieb: Kann alternativ für geeignete Zwei-Kanal-Anwendungen wie direktes und indirektes Licht konfiguriert werden.
- DALI-2: Unterstützt die digitale Steuerung und Dimmung kompatibler Beleuchtungssysteme.
- NFC-Programmierung: Ermöglicht die Konfiguration mit geeignetem NFC-Scanner und der Tuner4TRONIC-Software.
- Constant Lumen Output: Die programmierbare Funktion unterstützt eine anwendungsabhängige Lichtstromregelung über die Betriebsdauer.
- Corridor-Funktion: Ermöglicht abgestufte Beleuchtungsszenarien für Flure und Sanitärräume.
- Touch DIM: Unterstützt die Steuerung über geeignete Taster oder kompatible Sensoren.
- Dim to Dark: Ermöglicht die programmierbare Dimmung bis zu sehr niedrigen Helligkeitswerten.
- Driver Guard: Unterstützt ein programmierbares thermisches Management.
- Soft Switch Off: Ermöglicht ein sanftes Ausschalten entsprechend der programmierten Konfiguration.
HINWEISE
- Der Ausgangsstrom und die Ausgangsspannung müssen zum verwendeten LED-Modul passen.
- Für Tunable White müssen LED-Modul und Steuerung kompatibel sein. Der tatsächlich erreichbare Farbtemperaturbereich wird vom LED-Modul bestimmt.
- Bei Nutzung des Zweikanalbetriebs sind die beiden Ausgangskanäle entsprechend dem Anschlussplan des Herstellers zu verdrahten.
- Die angegebene Lebensdauer hängt von der Temperatur am Tc-Punkt und den Betriebsbedingungen ab.
- Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen.
- Obwohl der Treiber DALI-2 unterstützt, weist der Hersteller für dieses Modell keine DALI-2-Diagnose-, Energie- oder Leuchtendaten aus.
