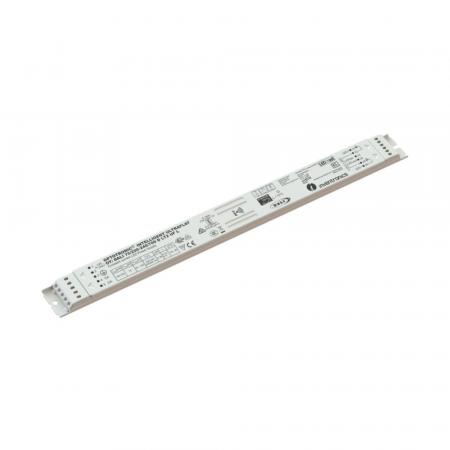

INVENTRONICS OTi DALI 75W DALI-2 LED-Treiber 150–700mA dimmbar NFC Ultraflat

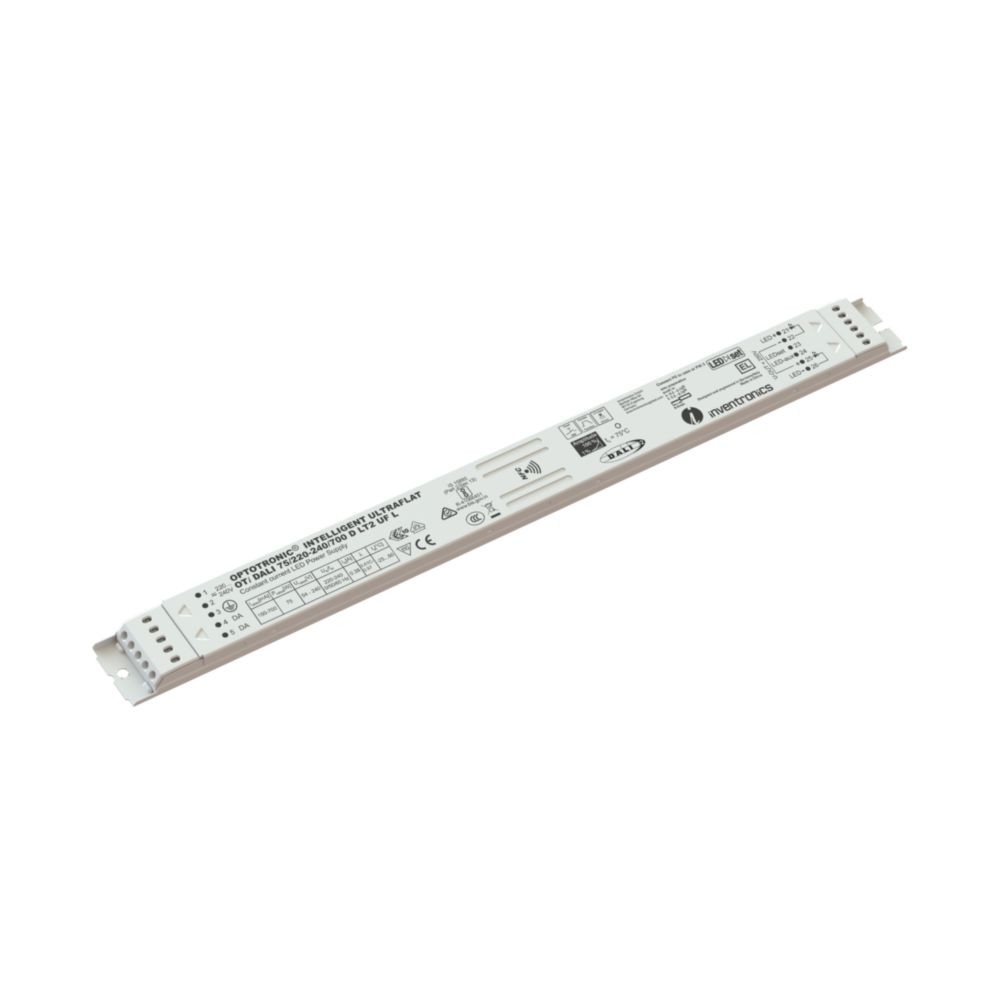

Der INVENTRONICS OTi DALI 75/220-240/700 D LT2 UF L ist ein programmierbarer Konstantstrom-LED-Treiber für anspruchsvolle professionelle Beleuchtungsanwendungen. Mit bis zu 75 W Ausgangsleistung, einem einstellbaren Ausgangsstrom von 150 bis 700 mA und digitaler DALI-2-Steuerung lässt er sich auf geeignete LED-Module und unterschiedliche Beleuchtungskonzepte abstimmen.

Sein ultraflaches Metallgehäuse ist nur 11 mm hoch und unterstützt platzsparende Leuchtenkonstruktionen. Die Konfiguration erfolgt über DALI oder NFC. Zusätzlich ermöglicht die LEDset-Schnittstelle den direkten Anschluss kompatibler Ultraflat-Sensoren. Funktionen wie Constant Lumen Output und Corridor-Steuerung erweitern die Einsatzmöglichkeiten.

ELEKTRISCHE & LEISTUNGSDATEN

LICHTTECHNISCHE DATEN

TECHNISCHE DATEN

INSTALLATION & KOMPATIBILITÄT

• Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des Ausgangsbereichs von 54–240 V vorgesehen.
• Der Ausgangsstrom lässt sich im Bereich von 150–700 mA einstellen. Die gewählte Einstellung muss zu den elektrischen Anforderungen des LED-Moduls passen.
• Die LED-Vorwärtsspannung muss unter allen Betriebsbedingungen – einschließlich des Dimmens – innerhalb des zulässigen Arbeitsbereichs liegen.
• Kompatibel mit DALI-2-Steuerung sowie den Funktionen Touch DIM und Touch DIM Sensor.
• Über LEDset können geeignete Ultraflat-Sensoren direkt angeschlossen werden. Alternativ ist die Verwendung eines kompatiblen Ultraflat-DALI-Sensors möglich.
• Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Die Ausgangsleitungen sollen möglichst eng nebeneinander geführt werden.
• Der Treiber ist für Leuchten der Schutzklasse I geeignet und kann in entsprechend ausgelegte Notbeleuchtungsanlagen integriert werden.
• Der Ausgang ist nicht galvanisch getrennt. Er darf daher nicht als SELV-Ausgang behandelt werden. Die Installation und Isolation müssen entsprechend den Herstellerangaben und den geltenden Sicherheitsvorgaben erfolgen.
• Der Treiber ist nicht für den Betrieb ohne angeschlossene Last vorgesehen.

LEBENSDAUER & NACHHALTIGKEIT

• Lebensdauer laut Hersteller: 50.000 Stunden bei maximal 75 °C am Tc-Punkt beziehungsweise 100.000 Stunden bei maximal 65 °C am Tc-Punkt, jeweils bei einer Ausfallrate von maximal 10 %.
• Der Wirkungsgrad bei Volllast beträgt 93 % bei 230 V und 50 Hz.
• Die programmierbare Konstantlichtstromregelung (CLO) ermöglicht eine anwendungsabhängige Anpassung des Lichtstroms über die Betriebsdauer.
• Die Corridor-Funktion unterstützt eine abgestufte Beleuchtung in Fluren und Sanitärräumen.
• Die Rückmeldung von Leistungsaufnahme und Betriebsstunden unterstützt die Auswertung des Anlagenbetriebs.
• Treiber und Lichtquellen sind entsprechend den geltenden Elektroaltgeräte-Vorschriften getrennt und fachgerecht zu entsorgen.

MAẞE

EINSATZBEREICHE

• Lineare LED-Beleuchtung in Büro- und Verwaltungsgebäuden
• Schulen und Bildungseinrichtungen
• Industrie- und Lagerbereiche
• Verkaufsflächen und Einzelhandel
• Kompakte Leuchten mit besonders geringer Einbauhöhe
• DALI-gesteuerte Beleuchtungsanlagen
• Flure und Sanitärräume mit abgestuften Beleuchtungsszenarien
• Geeignete Notbeleuchtungsinstallationen

BESONDERE FUNKTIONEN

• Ultraflat-Bauform: Mit einer Höhe von nur 11 mm eignet sich der Treiber für besonders flache Leuchtenkonstruktionen.
• DALI-2: Unterstützt die digitale Steuerung und Dimmung kompatibler Beleuchtungssysteme.
• NFC-Programmierung: Ermöglicht die Konfiguration mit geeignetem NFC-Scanner und der Tuner4TRONIC Field App.
• LEDset: Ermöglicht den direkten Anschluss kompatibler Ultraflat-Sensoren.
• Constant Lumen Output: Die programmierbare Funktion unterstützt eine gleichmäßige, anwendungsabhängige Lichtstromregelung über die Betriebsdauer.
• Corridor-Funktion: Bietet eine dreistufige Steuerungsmöglichkeit für Flure und Sanitärräume.
• Touch DIM: Ermöglicht die Bedienung über geeignete Taster oder Sensoren.
• Automatische Schutzfunktionen: Überhitzungs-, Überlast- und Kurzschlussschutz sind automatisch rückstellend ausgeführt.
• Konfigurationssperre: Unterstützt das Sperren der programmierten Treibereinstellungen.

HINWEISE

• Der Treiber ist nicht galvanisch getrennt. Bei Planung, Montage und Wartung müssen die daraus resultierenden Anforderungen an Isolation und Berührungsschutz berücksichtigt werden.
• Der einstellbare Ausgangsstrom von 150–700 mA und der Ausgangsspannungsbereich von 54–240 V müssen zum angeschlossenen LED-Modul passen.
• Bei deaktiviertem LEDset beträgt der voreingestellte Ausgangsstrom 75 mA. Bei offenem LEDset nennt der Hersteller ebenfalls 75 mA, bei kurzgeschlossenem LEDset 125 mA.
• Die Angaben zur Lebensdauer hängen von der Temperatur am Tc-Punkt und den Betriebsbedingungen ab.
• Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen.
• Der Hersteller weist für dieses Modell keine DALI-2-Diagnose-, Energie- oder Leuchtendaten aus.

OPTIONALES ZUBEHÖR

• EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+
• EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+

BEWERTUNG DURCH UNSERE EXPERTEN

Der INVENTRONICS OTi DALI 75/220-240/700 D LT2 UF L ist eine leistungsstarke Lösung für professionelle LED-Beleuchtung, bei der eine flache Bauform und flexible Steuerungsmöglichkeiten gefragt sind. DALI-2, NFC und LEDset bieten gute Möglichkeiten zur Konfiguration und Sensorintegration. Besonders wichtig ist die sorgfältige Abstimmung des Ausgangsstroms auf das LED-Modul. Da der Treiber nicht galvanisch getrennt ist, muss die gesamte Anwendung für diese Betriebsart geeignet sein.
