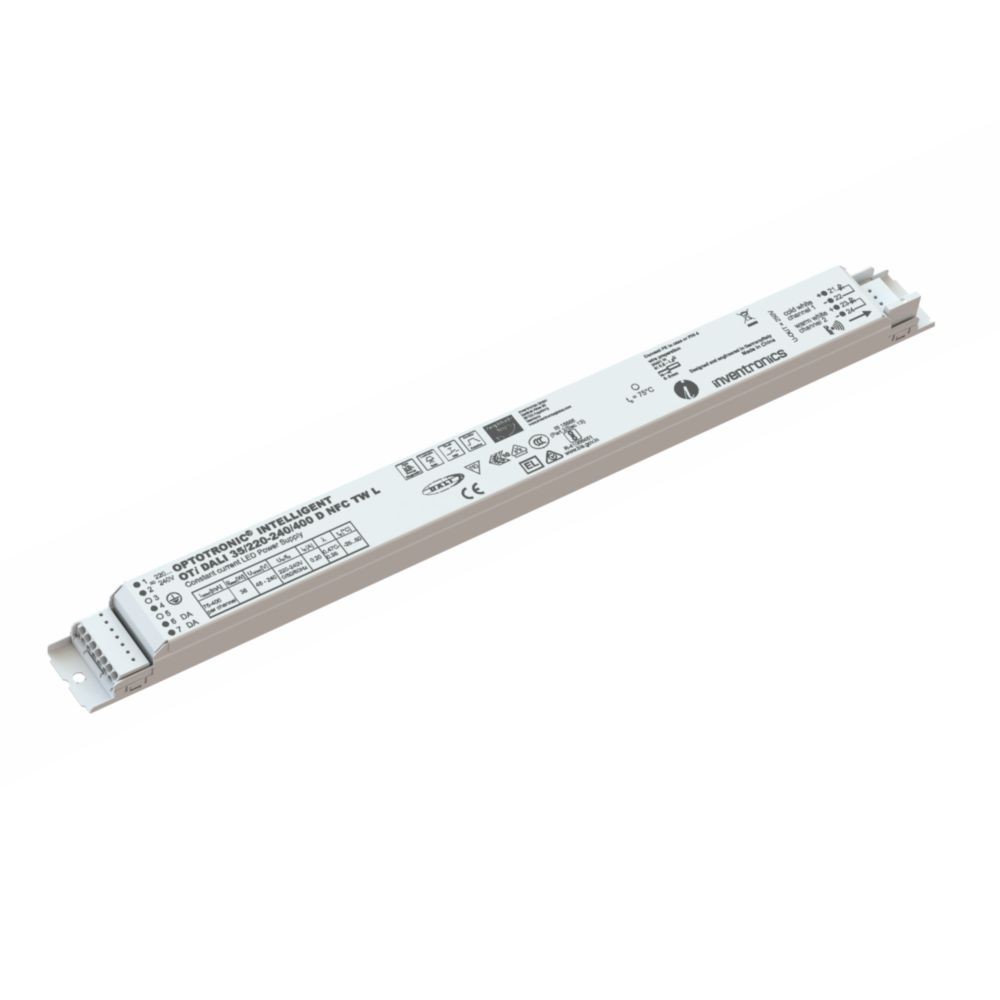

INVENTRONICS OTi DALI 35W Tunable White DALI-2 LED-Treiber 75–400mA NFC dimmbar

Der INVENTRONICS OTi DALI 35/220-240/400 D NFC TW L ist ein programmierbarer LED-Treiber für professionelle Tunable-White-Beleuchtung. Er ermöglicht die Steuerung von warmweißen bis zu kühleren Weißtönen bei kompatiblen LED-Modulen und unterstützt damit Beleuchtungskonzepte, bei denen die Lichtfarbe flexibel an Nutzung und Tageszeit angepasst werden soll.

Über DALI DT8 kann die Farbtemperatur digital gesteuert werden. Zusätzlich stehen Touch DIM, NFC-Programmierung und eine Dimmung von 1–100 % zur Verfügung. Der zweikanalige Treiber eignet sich für Tunable-White-Anwendungen sowie für kompatible Zwei-Kanal-Beleuchtungssysteme, beispielsweise für direktes und indirektes Licht.

ELEKTRISCHE & LEISTUNGSDATEN

LICHTTECHNISCHE DATEN

TECHNISCHE DATEN

INSTALLATION & KOMPATIBILITÄT

• Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des spezifizierten Ausgangsbereichs von 45–240 V vorgesehen.
• Der Ausgangsstrom lässt sich im Bereich von 75–400 mA einstellen. Die Konfiguration muss zu den elektrischen Anforderungen des angeschlossenen LED-Moduls passen.
• Für Tunable-White-LED-Module geeignet, deren Kanäle und elektrische Kennwerte mit dem Treiber kompatibel sind.
• Unterstützt DALI DT8 zur Steuerung der Farbtemperatur sowie Touch DIM und Touch DIM Sensor.
• Die Programmierung ist über DALI oder NFC mit geeigneten Programmiergeräten und Tuner4TRONIC möglich.
• Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Ausgangsleitungen sollen möglichst eng nebeneinander geführt werden.
• Für Leuchten der Schutzklasse I und für entsprechend ausgelegte Notbeleuchtungsinstallationen geeignet.
• Der Treiber ist nicht galvanisch getrennt. Der Ausgang darf deshalb nicht als SELV-Ausgang behandelt werden. Die Anwendung muss die einschlägigen Sicherheits- und Isolationsanforderungen erfüllen.
• Der Treiber ist nicht für den vorgesehenen Betrieb ohne angeschlossene Last bestimmt.

LEBENSDAUER & NACHHALTIGKEIT

• Lebensdauer laut Hersteller: 50.000 Stunden bei maximal 75 °C am Tc-Punkt beziehungsweise 100.000 Stunden bei maximal 65 °C am Tc-Punkt, jeweils bei einer Ausfallrate von maximal 10 %.
• Der Wirkungsgrad bei Volllast beträgt 90 % bei 230 V und 50 Hz.
• Die programmierbare Konstantlichtstromregelung (CLO) ermöglicht eine anwendungsabhängige Anpassung des Lichtstroms über die Betriebsdauer.
• Die Corridor-Funktion unterstützt eine abgestufte Beleuchtung in Fluren und Sanitärräumen.
• Die Rückmeldung von Leistungsaufnahme und Betriebsstunden kann die Auswertung des Anlagenbetriebs unterstützen.
• Treiber und Lichtquellen sind entsprechend den geltenden Vorschriften für Elektroaltgeräte fachgerecht zu entsorgen.

MAẞE

EINSATZBEREICHE

• Tunable-White-Beleuchtung mit einstellbarer Farbtemperatur
• Büro- und Verwaltungsgebäude
• Schulen und Bildungseinrichtungen
• Industrie- und Lagerbereiche
• Verkaufsflächen und Einzelhandel
• Lineare Beleuchtung mit direktem und indirektem Licht
• DALI-gesteuerte Beleuchtungsanlagen
• Geeignete Notbeleuchtungsinstallationen

BESONDERE FUNKTIONEN

• Tunable White: Ermöglicht die Einstellung der Lichtfarbe kompatibler LED-Module über die Steuerung der Farbtemperatur.
• DALI DT8: Unterstützt die digitale Steuerung von Tunable-White-Beleuchtung.
• Zweikanalbetrieb: Kann auch für kompatible Zwei-Kanal-Anwendungen, beispielsweise direktes und indirektes Licht, eingesetzt werden.
• NFC-Programmierung: Ermöglicht die Konfiguration des Treibers mit geeigneter Programmierhardware.
• Constant Lumen Output: Die programmierbare Funktion unterstützt eine gleichmäßige Lichtstromregelung über die Betriebsdauer.
• Corridor-Funktion: Bietet eine dreistufige Steuerungsmöglichkeit für Flure und Sanitärräume.
• Touch DIM: Ermöglicht die Steuerung über geeignete Taster oder kompatible Sensoren.
• Dim to Dark: Unterstützt die programmierbare Dimmung bis zu sehr niedrigen Helligkeitswerten.
• Schutzfunktionen: Überhitzungs-, Überlast- und Kurzschlussschutz sind automatisch rückstellend ausgeführt.

HINWEISE

• Die Modellbezeichnung enthält „35“, während das Herstellerdatenblatt eine maximale Ausgangsleistung von 38 W ausweist. Für die konkrete Auslegung sind die technischen Daten maßgeblich.
• Vor dem Anschluss ist sicherzustellen, dass Ausgangsstrom und Ausgangsspannung zum verwendeten LED-Modul passen.
• Die Farbtemperatursteuerung funktioniert nur mit kompatiblen Tunable-White-LED-Modulen und einer geeigneten Steuerung.
• Der Treiber ist nicht galvanisch getrennt. Bei Planung, Montage und Wartung müssen die Anforderungen an Isolation und Berührungsschutz berücksichtigt werden.
• Die angegebene Lebensdauer hängt von der Temperatur am Tc-Punkt und den Betriebsbedingungen ab.
• Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen.

OPTIONALES ZUBEHÖR

• EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB
• EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+
• EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+

BEWERTUNG DURCH UNSERE EXPERTEN

Der INVENTRONICS OTi DALI 35/220-240/400 D NFC TW L ist eine flexible Lösung für professionelle Beleuchtungsanlagen, bei denen sich die Farbtemperatur verändern lassen soll. Die Kombination aus Tunable White, DALI DT8, Touch DIM und NFC-Programmierung bietet vielseitige Möglichkeiten zur Steuerung und Konfiguration. Entscheidend ist die passende Abstimmung auf das verwendete LED-Modul. Da der Treiber nicht galvanisch getrennt ist, muss die gesamte Leuchtenanwendung für diese Betriebsart ausgelegt sein.
