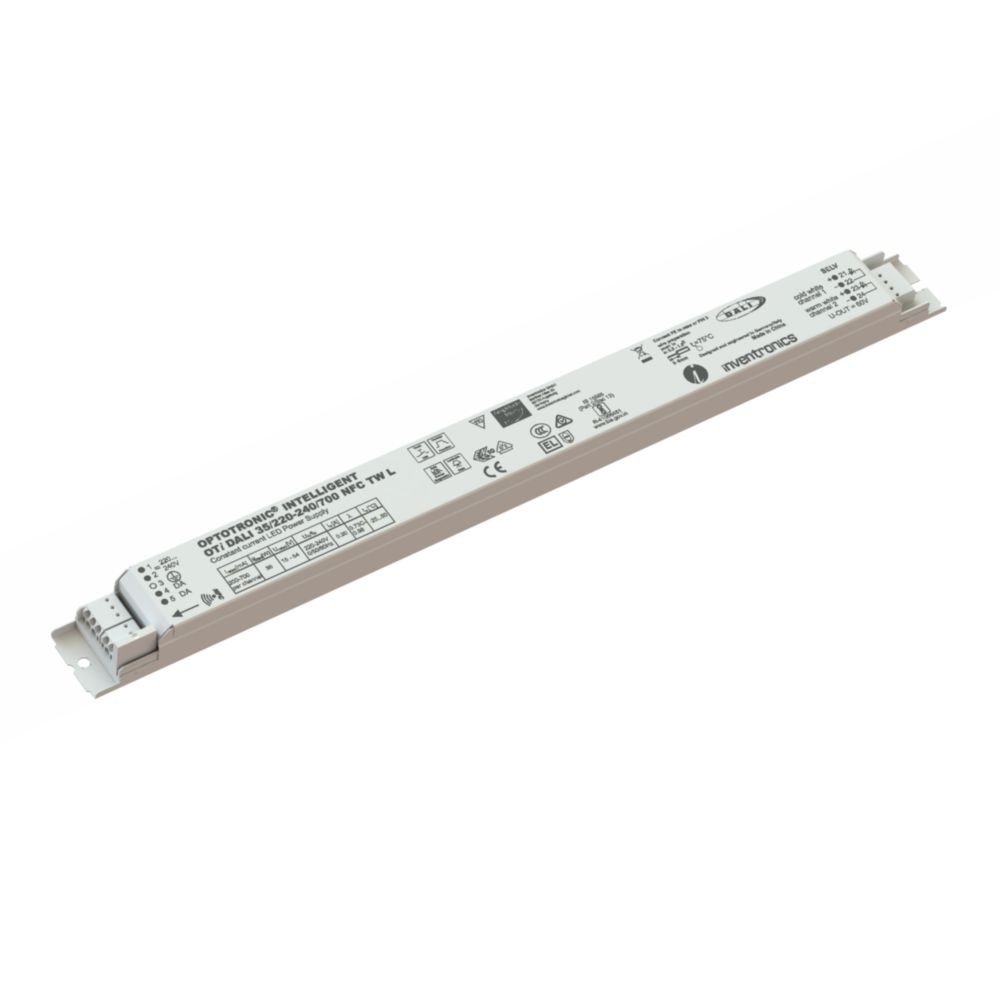

Der INVENTRONICS OTi DALI 35/220-240/700 NFC TW L ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle Beleuchtungssysteme. Er unterstützt Tunable White über DALI DT8 und lässt sich alternativ als Zweikanal-Treiber für Anwendungen wie direktes und indirektes Licht konfigurieren. Der Ausgangsstrom ist zwischen 200 und 700 mA einstellbar.
Mit NFC-Programmierung, Touch DIM und einer Dimmung von 1–100 % bietet der Treiber flexible Steuerungsmöglichkeiten. Der galvanisch getrennte SELV-Ausgang erleichtert die Integration in entsprechend ausgelegte LED-Systeme. Die kompakte lineare Bauform ist für professionelle Leuchten in Büro, Bildung, Industrie, Lager und Einzelhandel konzipiert.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Modell | OTi DALI 35/220-240/700 NFC TW L |
| Nenneingangsspannung | 220–240 V AC |
| AC-Eingangsspannungsbereich | 198–264 V |
| DC-Eingangsspannungsbereich | 176–276 V |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsspannung | 15–54 V DC |
| Arbeitsspannung am Ausgang | < 60 V |
| Einstellbarer Ausgangsstrom | 200–700 mA |
| Werkseinstellung Ausgangsstrom | 200 mA |
| Ausgangsstromtoleranz | ± 3 % |
| Ausgangsleistung | 4–38 W |
| Maximale Ausgangsleistung | 38 W |
| Wirkungsgrad bei Volllast | 88 % bei 230 V / 50 Hz |
| Leistungsfaktor | 0,73C–0,98 |
| Oberschwingungsgehalt THD | < 15 % |
| Geräteverlustleistung | 3,0 W |
| Netzwerk-Standby-Leistung | < 0,20 W |
| Einschaltstrom | 21 A |
| Überspannungsfestigkeit L–N | 1 kV |
| Überspannungsfestigkeit L/N–Erde | 2 kV |
| Schutzleiterstrom | 0,28 mA |
| Galvanische Trennung | Ja, SELV-Ausgang |
LICHTTECHNISCHE DATEN
| Lichtsteuerung | Tunable White über DALI DT8 oder Zweikanalbetrieb über DT6 |
| Dimmbar | Ja |
| Dimmprotokoll | DALI-2 |
| Weitere Dimmfunktionen | Touch DIM und Touch DIM Sensor |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Vollständig analog; Amplituden- oder PWM-Dimmung programmierbar |
| Ausgangsstromwelligkeit bei 100 Hz | < 1 % |
| Flimmerbewertung PSTLM | ≤ 1 |
| Stroboskopischer Sichtbarkeitsmaßstab SVM | ≤ 0,4 |
| Konstantlichtstromregelung (CLO) | Programmierbar |
| Farbtemperatursteuerung | Für kompatible Tunable-White-LED-Module |
TECHNISCHE DATEN
| Produktserie | OPTOTRONIC Intelligent Tunable White – DALI (SELV) |
| Steuerschnittstelle | DALI |
| Programmierschnittstellen | DALI und NFC |
| Programmiergerät | DALI magic / NFC Scanner |
| Programmiersoftware | Tuner4TRONIC |
| Programmierbare Betriebsarten | DT6 (Zweikanalbetrieb) oder DT8 (Tunable White) |
| Anzahl der Kanäle | 2 |
| DALI-2-Diagnosedaten | Nicht unterstützt |
| DALI-2-Energiedaten | Nicht unterstützt |
| DALI-2-Leuchtendaten | Nicht unterstützt |
| Programmierbare Funktionen | DALI-Einstellungen, Touch DIM, Corridor, Dim to Dark, Soft Switch Off, Tuning Factor, Tunable White CCT, Driver Guard, Emergency Mode |
| Gehäusematerial | Metall |
| Schutzart | IP20 |
| Anschlussart Eingang/Ausgang | Steckklemmen |
| Leiterquerschnitt Eingang/Ausgang | 0,5–1,5 mm² |
| Abisolierlänge Eingang/Ausgang | 8,5–9,5 mm |
| Überhitzungsschutz | Automatisch rückstellend |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Schutzklasse der Leuchte | Für Leuchten der Schutzklasse I geeignet |
| Notbeleuchtung | Für geeignete Notbeleuchtungsanlagen vorgesehen |
| Zulassungen | CE, EL, VDE-ENEC, EAC, CCC, RCM, BIS |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des Ausgangsbereichs von 15–54 V ausgelegt.
- Der Ausgangsstrom ist von 200 bis 700 mA programmierbar. Die Einstellung muss zu den elektrischen Anforderungen des angeschlossenen LED-Moduls passen.
- Geeignet für kompatible Tunable-White-LED-Module, deren Farbtemperatur über DALI DT8 geregelt wird.
- Alternativ als DT6-Zweikanal-Treiber für geeignete Anwendungen wie direktes und indirektes Licht konfigurierbar.
- Die Programmierung erfolgt über DALI oder NFC mit geeignetem Programmiergerät und Tuner4TRONIC.
- Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Die Ausgangsleitungen sollen möglichst eng nebeneinander verlegt werden.
- Für Leuchten der Schutzklasse I und für entsprechend ausgelegte Notbeleuchtungsanlagen geeignet.
- Die elektrische Verbindung zwischen den beiden Ausgangskanälen ist nicht zulässig. Beide Kanäle müssen entsprechend dem Anschlussplan des Herstellers getrennt verdrahtet werden.
- Der Treiber ist nicht für den vorgesehenen Betrieb ohne Last bestimmt.
LEBENSDAUER & NACHHALTIGKEIT
- Lebensdauer laut Hersteller: 50.000 Stunden beziehungsweise bis zu 100.000 Stunden bei einer Temperatur von maximal 65 °C am Tc-Punkt und einer Ausfallrate von höchstens 10 %.
- Der Wirkungsgrad bei Volllast beträgt 88 % bei 230 V / 50 Hz.
- Die programmierbare Konstantlichtstromregelung (CLO) ermöglicht eine anwendungsabhängige Anpassung des Lichtstroms über die Betriebsdauer.
- Die Corridor-Funktion unterstützt abgestufte Beleuchtungsszenarien für Flure und Sanitärräume.
- Die getrennte und fachgerechte Entsorgung von Betriebsgerät und LED-Lichtquelle unterstützt die Rückgewinnung von Wertstoffen.
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 350 mm |
| Produktgewicht | 300 g |
| Gehäusematerial | Metall |
EINSATZBEREICHE
- Tunable-White-Beleuchtung mit einstellbarer Farbtemperatur
- Büro- und Verwaltungsgebäude
- Schulen und Bildungseinrichtungen
- Industrie- und Lagerbereiche
- Verkaufsflächen und Einzelhandel
- Lineare Beleuchtung mit direktem und indirektem Licht
- DALI-gesteuerte Beleuchtungsanlagen
- Geeignete Notbeleuchtungsinstallationen
BESONDERE FUNKTIONEN
- Tunable White: Ermöglicht die digitale Steuerung der Farbtemperatur kompatibler LED-Module über DALI DT8.
- Zweikanalbetrieb: Kann alternativ für geeignete Zwei-Kanal-Anwendungen wie direktes und indirektes Licht konfiguriert werden.
- DALI-2: Unterstützt die digitale Steuerung und Dimmung kompatibler Beleuchtungssysteme.
- NFC-Programmierung: Ermöglicht die Konfiguration mit geeignetem NFC-Scanner und der Tuner4TRONIC-Software.
- Constant Lumen Output: Die programmierbare Funktion unterstützt eine gleichmäßige Lichtstromregelung über die Betriebsdauer.
- Corridor-Funktion: Ermöglicht abgestufte Beleuchtungsszenarien für Flure und Sanitärräume.
- Touch DIM: Unterstützt die Steuerung über geeignete Taster oder kompatible Sensoren.
- Dim to Dark: Ermöglicht die programmierbare Dimmung bis zu sehr niedrigen Helligkeitswerten.
- Driver Guard: Unterstützt ein programmierbares thermisches Management.
- Soft Switch Off: Ermöglicht ein sanftes Ausschalten entsprechend der programmierten Konfiguration.
HINWEISE
- Der Produktname enthält „35“, das technische Datenblatt nennt jedoch eine maximale Ausgangsleistung von 38 W. Für die Auslegung sind die konkreten Herstellerdaten maßgeblich.
- Der Ausgangsstrom und die Ausgangsspannung müssen zum verwendeten LED-Modul passen.
- Für Tunable White müssen LED-Modul und Steuerung kompatibel sein. Der erreichbare Farbtemperaturbereich wird durch das LED-Modul bestimmt.
- Die beiden Ausgangskanäle dürfen nicht elektrisch miteinander verbunden werden.
- Die angegebene Lebensdauer hängt von der Temperatur am Tc-Punkt und den Betriebsbedingungen ab.
- Die Schutzart IP20 bietet keinen Schutz gegen Wasser. Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen.
OPTIONALES ZUBEHÖR
- EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB
- EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB
- EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+
- EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTi DALI 35/220-240/700 NFC TW L ist eine vielseitige Lösung für professionelle Beleuchtungsanlagen, bei denen die Lichtfarbe einstellbar sein soll oder zwei getrennte Lichtkanäle benötigt werden. DALI DT8, Touch DIM und NFC bieten flexible Möglichkeiten zur Steuerung und Konfiguration. Der SELV-Ausgang ist ein wichtiger Vorteil bei der Integration in geeignete LED-Systeme. Vor der Inbetriebnahme müssen Ausgangsstrom, LED-Spannung und die getrennte Verdrahtung beider Kanäle geprüft werden.
Gut zu wissen
Was bedeutet Tunable White?
Tunable White bezeichnet Beleuchtung, bei der sich die Farbtemperatur des weißen Lichts einstellen lässt. Je nach LED-Modul kann die Lichtfarbe beispielsweise von warmweiß über neutralweiß bis zu kühleren Weißtönen verändert werden. Der tatsächliche Einstellbereich hängt vom verwendeten LED-Modul ab.
Was ist DALI DT8?
DALI DT8 ist ein digitaler Steuerungsstandard für Leuchten mit einstellbarer Lichtfarbe. Eine kompatible Steuerung kann damit die Farbtemperatur eines Tunable-White-Systems verändern. Treiber, LED-Modul und Steuerung müssen dafür miteinander kompatibel sein.
Was bedeutet SELV?
SELV steht für Schutzkleinspannung mit sicherer galvanischer Trennung. Der Treiber verfügt laut Hersteller über einen SELV-Ausgang. Trotzdem müssen die Anschlussvorgaben des Herstellers und die geltenden Installationsregeln eingehalten werden.
