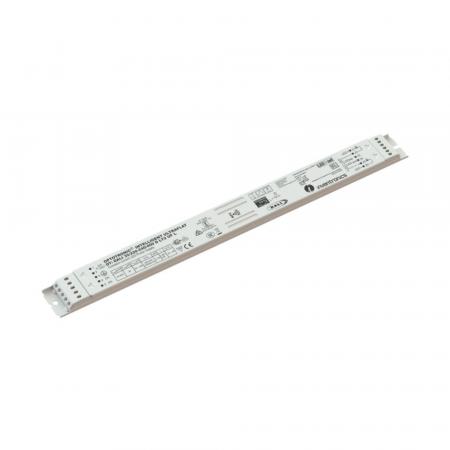

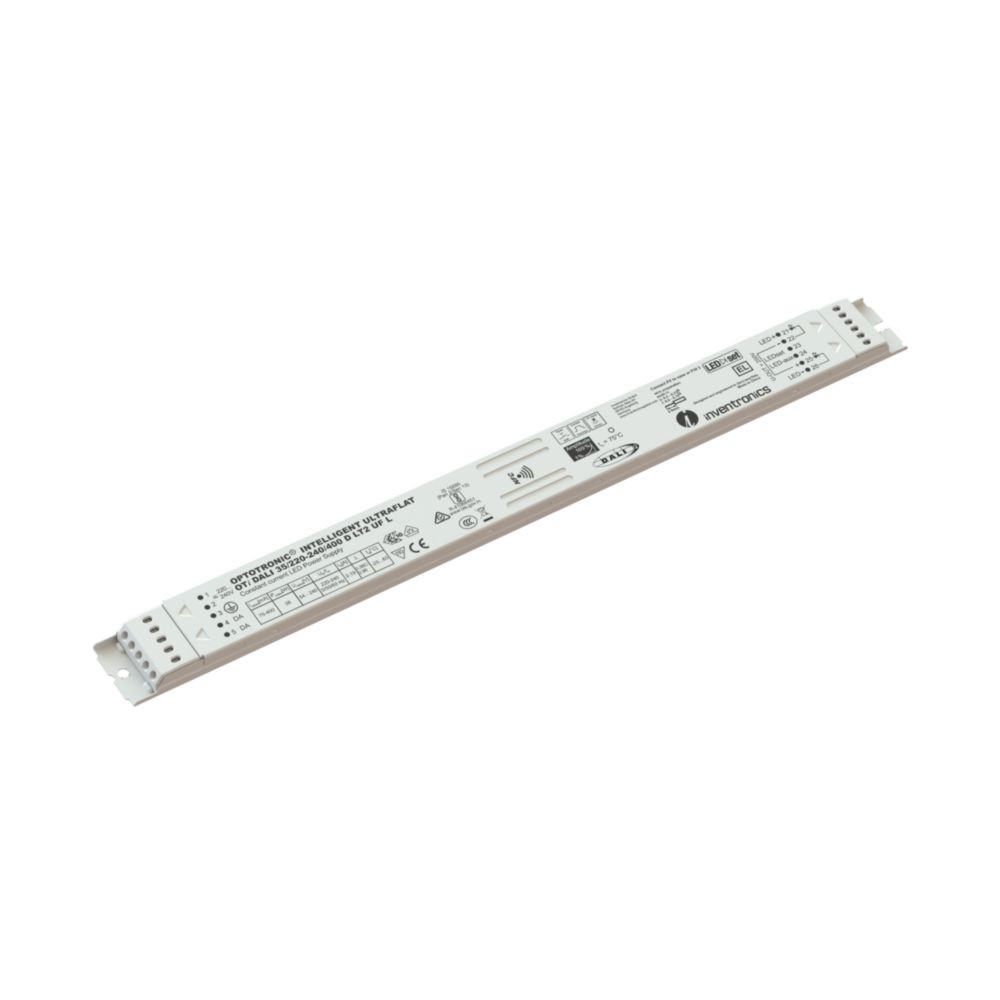

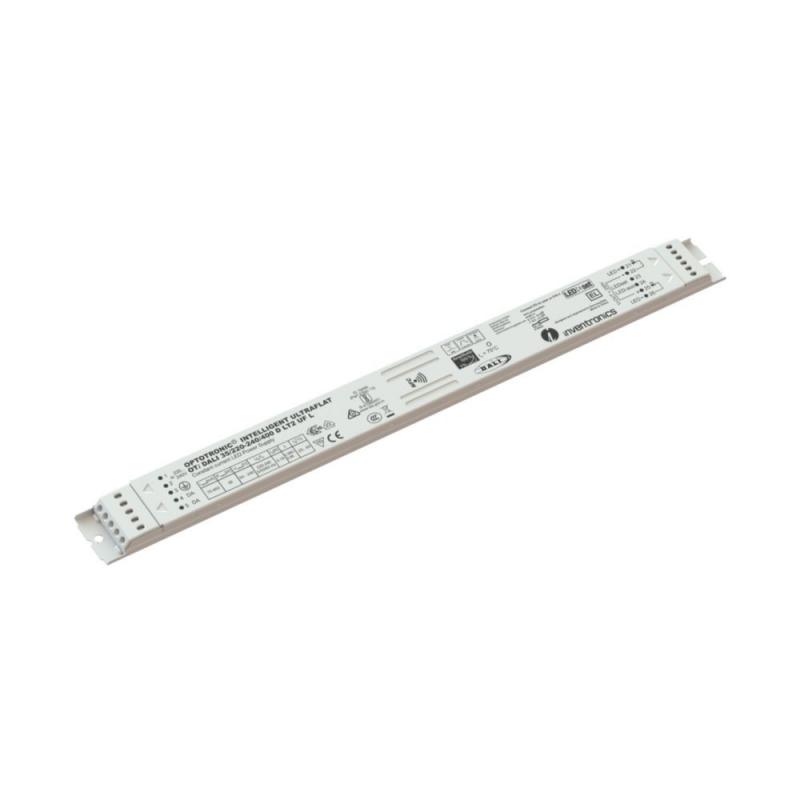

Der INVENTRONICS OTi DALI 35/220-240/400 D LT2 UF L ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle LED-Beleuchtung. Seine besonders flache Bauform mit einer Höhe von nur 11 mm eröffnet zusätzliche Möglichkeiten bei der Konstruktion kompakter Leuchten.
Der Treiber unterstützt DALI-2, Touch DIM und NFC-Programmierung. Über die LEDset-Schnittstelle können kompatible Ultraflat-Sensoren angebunden werden. Funktionen wie die Konstantlichtstromregelung und die Corridor-Steuerung ermöglichen eine bedarfsgerechte Beleuchtung in gewerblichen und öffentlichen Gebäuden.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Modell | OTi DALI 35/220-240/400 D LT2 UF L |
| Maximale Ausgangsleistung | 38 W laut technischem Datenblatt |
| Ausgangsleistungsbereich | 4–38 W |
| Nenneingangsspannung | 220–240 V AC |
| AC-Eingangsspannungsbereich | 198–264 V |
| DC-Eingangsspannungsbereich | 176–276 V |
| Netzfrequenz | 0/50/60 Hz |
| Ausgangsspannungsbereich | 54–240 V |
| Nenn-Ausgangsstrombereich | 75–400 mA, Toleranz ±5 % |
| Ausgangsstrom bei deaktiviertem LEDset | 35 mA laut Herstellerdatenblatt |
| Wirkungsgrad bei Volllast | 93 % bei 230 V / 50 Hz |
| Leistungsfaktor | 0,38C–0,96 |
| Oberschwingungsgehalt THD | < 10 % |
| Geräteverlustleistung | 4,0 W |
| Netzwerk-Standby-Leistung | < 0,25 W |
| Einschaltstrom | 10 A |
| Galvanische Trennung | Nicht galvanisch getrennt |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimmverfahren | Analoge Amplitudendimmung |
| Dimmbereich | 1–100 % |
| Ausgangsstromwelligkeit bei 100 Hz | < 1 % |
| Flimmerbewertung PSTLM | ≤ 1 |
| Stroboskopischer Sichtbarkeitsmaßstab SVM | ≤ 0,4 |
| Konstantlichtstromregelung (CLO) | Programmierbar |
TECHNISCHE DATEN
| Produktserie | OPTOTRONIC Intelligent Ultraflat – DALI |
| Steuerschnittstelle | DALI |
| Dimmprotokolle und Funktionen | DALI-2, Touch DIM, Touch DIM Sensor |
| Programmierschnittstellen | DALI, NFC und LEDset |
| Programmiergerät | DALI magic / NFC Scanner |
| Programmiersoftware | Tuner4TRONIC Field App |
| DALI-2-Diagnosedaten | Nicht unterstützt |
| DALI-2-Energiedaten | Nicht unterstützt |
| Gehäusematerial | Metall |
| Schutzart | IP20 |
| Anschlussart Eingang/Ausgang | Steckklemmen |
| Leiterquerschnitt Eingang/Ausgang | 0,5–0,75 mm² |
| Abisolierlänge Eingang/Ausgang | 8–9 mm |
| Überhitzungsschutz | Automatisch rückstellend |
| Überlastschutz | Automatisch rückstellend |
| Kurzschlussschutz | Automatisch rückstellend |
| Konfigurationssperre | Ja |
| Zulassungen | CE, EL, VDE-ENEC, VDE-EMC, EAC, CCC, RCM, BIS |
INSTALLATION & KOMPATIBILITÄT
- Für LED-Module mit Konstantstrombetrieb und einer Vorwärtsspannung innerhalb des spezifizierten Ausgangsbereichs von 54–240 V vorgesehen.
- Der Ausgangsstrom muss zum verwendeten LED-Modul passen. Die Angaben zur Stromprogrammierung und die LEDset-Konfiguration sind vor der Inbetriebnahme zu prüfen.
- Unterstützt die digitale DALI-2-Steuerung sowie Touch DIM und Touch DIM Sensor.
- Über die LEDset-Schnittstelle ist der direkte Anschluss kompatibler Ultraflat-Sensoren möglich.
- Die maximale Leitungslänge zum LED-Modul beträgt 2 m. Ausgangsleitungen sollen möglichst eng nebeneinander verlegt werden.
- Für Leuchten der Schutzklasse I und für geeignete Notbeleuchtungsinstallationen vorgesehen.
- Der Treiber ist nicht für den Betrieb ohne angeschlossene Last vorgesehen.
- Wichtiger Sicherheitshinweis: Da Primär- und Sekundärseite nicht galvanisch getrennt sind, muss die gesamte LED-Anwendung entsprechend den Herstellervorgaben ausgelegt werden. Der Ausgang darf nicht wie ein SELV-Ausgang behandelt werden.
LEBENSDAUER & NACHHALTIGKEIT
- Lebensdauer laut Hersteller: 50.000 Stunden bei maximal 75 °C am Tc-Punkt beziehungsweise 100.000 Stunden bei maximal 65 °C am Tc-Punkt, jeweils bei 10 % Ausfallrate.
- Der Wirkungsgrad bei Volllast beträgt 93 % bei 230 V / 50 Hz.
- Die programmierbare Konstantlichtstromregelung (CLO) kann dazu beitragen, den Lichtstrom über die Betriebsdauer an den gewünschten Verlauf anzupassen.
- Die Corridor-Funktion unterstützt eine bedarfsgerechte Beleuchtung in Fluren und Sanitärräumen.
- Bei der Entsorgung sind die geltenden Vorschriften für Elektro- und Elektronikgeräte einzuhalten. Treiber und Leuchtmittel müssen getrennt und fachgerecht entsorgt werden.
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 11 mm |
| Befestigungslochabstand | 350 mm |
| Produktgewicht | 180 g |
| Gehäusematerial | Metall |
EINSATZBEREICHE
- Lineare LED-Beleuchtung in Büros und Verwaltungsgebäuden
- Schulen und Bildungseinrichtungen
- Industrie- und Lagerbereiche
- Verkaufsflächen und Einzelhandel
- Kompakte Leuchten mit besonders geringer Einbauhöhe
- DALI-gesteuerte Beleuchtungsanlagen
- Geeignete Notbeleuchtungsinstallationen
BESONDERE FUNKTIONEN
- Ultraflat-Bauform: Die Gehäusehöhe von nur 11 mm ermöglicht besonders flache Leuchtenkonstruktionen.
- DALI-2: Ermöglicht die digitale Steuerung und Dimmung kompatibler Beleuchtungsanlagen.
- NFC-Programmierung: Unterstützt die Konfiguration mit geeigneter Programmierhardware und Software.
- LEDset-Schnittstelle: Ermöglicht die Anbindung kompatibler Ultraflat-Sensoren.
- Constant Lumen Output: Die programmierbare Konstantlichtstromfunktion ermöglicht eine anwendungsabhängige Lichtstromregelung.
- Corridor-Funktion: Unterstützt mehrstufige Beleuchtungsszenarien für Flure und Sanitärräume.
- Touch DIM: Ermöglicht die Steuerung über geeignete Taster oder kompatible Sensoren.
- Schutzfunktionen: Der Treiber verfügt über einen automatisch rückstellenden Überhitzungs-, Überlast- und Kurzschlussschutz.
HINWEISE
- Die Modellbezeichnung enthält „35“, während das technische Datenblatt eine maximale Ausgangsleistung von 38 W ausweist. Für die konkrete Auslegung sind die technischen Daten des Herstellers maßgeblich.
- Der angegebene Ausgangsstrombereich beträgt 75–400 mA; bei deaktiviertem LEDset nennt der Hersteller 35 mA als Ausgangsstrom. Die konkrete Konfiguration muss vor dem Betrieb geprüft werden.
- Der Treiber besitzt keine galvanische Trennung zwischen Primär- und Sekundärseite. Bei Planung, Montage und Wartung sind die einschlägigen Sicherheitsanforderungen zu beachten.
- Die angegebene Lebensdauer ist von der Temperatur am Tc-Punkt und den jeweiligen Betriebsbedingungen abhängig.
- Der Treiber ist für den Einbau in geeignete Leuchten vorgesehen und muss fachgerecht installiert werden.
OPTIONALES ZUBEHÖR
- EAN: 6977078996938 | Art.-Nr.: nicht separat angegeben | PRH101-USB
- EAN: 6937186112354 | Art.-Nr.: nicht separat angegeben | PRH101-USB
- EAN: 6977078996945 | Art.-Nr.: nicht separat angegeben | CPR30+
- EAN: 6937186112378 | Art.-Nr.: nicht separat angegeben | CPR30+
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTi DALI 35/220-240/400 D LT2 UF L ist eine interessante Lösung für professionelle Beleuchtungsprojekte, bei denen eine geringe Einbauhöhe und flexible Dimmfunktionen entscheidend sind. DALI-2, NFC und LEDset bieten vielseitige Konfigurationsmöglichkeiten. Besonders wichtig ist die fachgerechte Abstimmung auf das LED-Modul: Der Treiber ist nicht galvanisch getrennt und daher nicht für Anwendungen geeignet, die einen SELV-Ausgang voraussetzen.
Gut zu wissen
Warum ist die fehlende galvanische Trennung wichtig?
Bei diesem Treiber sind Netzseite und LED-Ausgang nicht galvanisch getrennt. Der Ausgang darf daher nicht als Schutzkleinspannung (SELV) betrachtet werden. Die Auswahl der Leuchte, die Isolation und die Installation müssen zu dieser Eigenschaft passen und den geltenden Sicherheitsvorgaben entsprechen.
Was ist DALI-2?
DALI-2 ist ein standardisiertes digitales Beleuchtungssteuerungssystem. Es ermöglicht die Steuerung und Dimmung kompatibler Leuchten. Obwohl dieser Treiber DALI-2 unterstützt, weist der Hersteller für dieses Modell keine DALI-2-Diagnose- oder Energiedaten aus.
Was bedeutet LEDset?
LEDset ist eine Schnittstelle zur Konfiguration des LED-Ausgangsstroms und zur Anbindung kompatibler Komponenten. Bei diesem Modell ist die vorgesehene Stromkonfiguration vor dem Anschluss des LED-Moduls sorgfältig zu prüfen.
