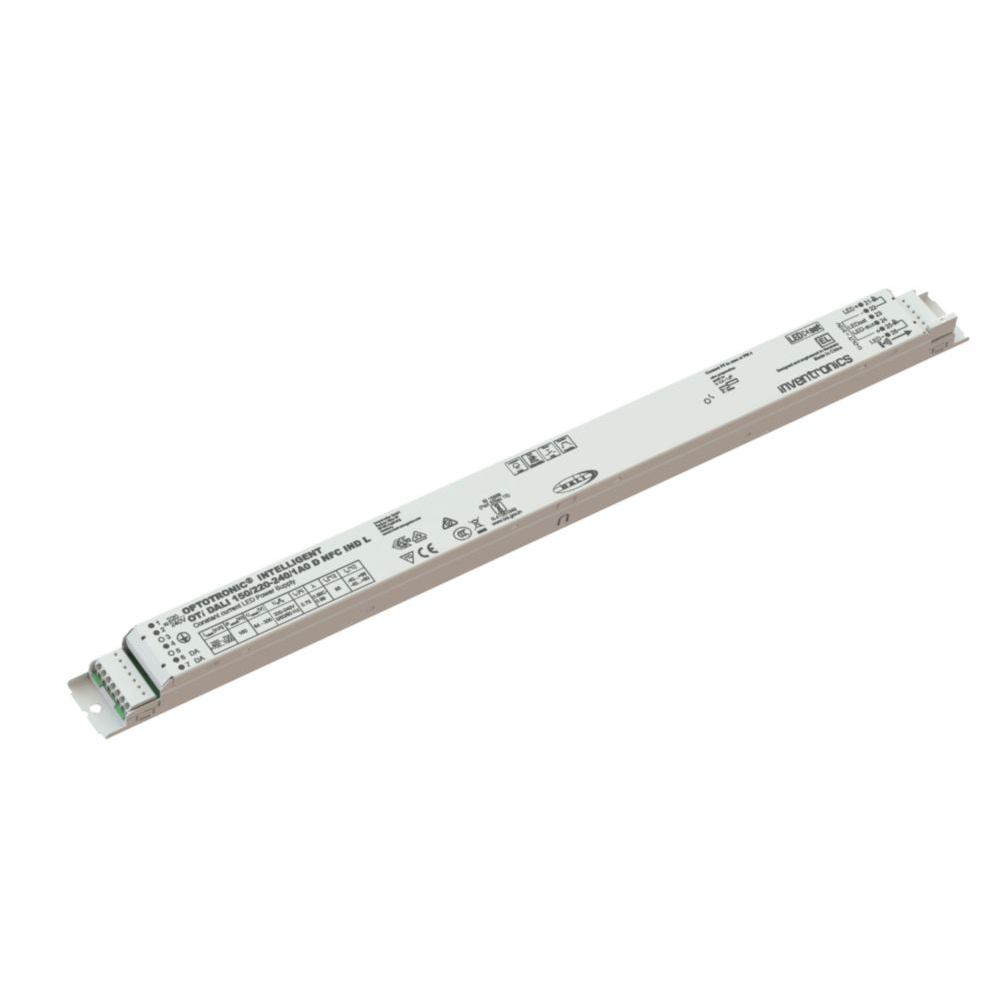

Der INVENTRONICS OTi DALI 150/220-240/1A0 D NFC IND L ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle lineare Beleuchtungssysteme. Mit einer maximalen Ausgangsleistung von 150 W, digitaler DALI-2-Steuerung und NFC-Programmiermöglichkeit bietet er flexible Einstellungen für geeignete LED-Module in Industrie, Lager und Einzelhandel.
Der Ausgangsstrom lässt sich zwischen 250 und 1000 mA einstellen. Funktionen wie Constant Lumen Output (CLO), Corridor Function und Driver Guard ermöglichen eine Anpassung an die Anforderungen der jeweiligen Beleuchtungsanlage. Die integrierten Schutzfunktionen unterstützen einen zuverlässigen Betrieb bei fachgerechter Auslegung und Installation.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Maximale Ausgangsleistung | 150 W |
| Ausgangsleistungsbereich | 43–150 W |
| Nenneingangsspannung | 220–240 V |
| AC-Eingangsspannungsbereich | 198–264 V AC |
| DC-Eingangsspannungsbereich | 176–276 V DC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsstrom | Einstellbar von 250 bis 1000 mA |
| Werkseinstellung Ausgangsstrom | 125 mA bei deaktiviertem LEDset |
| Ausgangsstromtoleranz | ±3 % bei DALI-Steuerung |
| Ausgangsspannung | 64–300 V DC |
| Arbeitsspannung am Ausgang | Unter 310 V |
| Wirkungsgrad bei Volllast | 95 % bei 230 V / 50 Hz |
| Leistungsfaktor | 0,59C–0,99 |
| Oberschwingungsanteil THD | Unter 8 % |
| Geräteverlustleistung | 11 W |
| Netzwerk-Standby-Leistung | Unter 0,22 W |
| Einschaltstrom | 5 A |
| Überspannungsfestigkeit | 4 kV zwischen L–N und 4 kV zwischen L/N–Erde |
| Schutzleiterstrom | 0,31 mA |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Steuerschnittstelle | DALI-2 |
| Unterstützte Dimmfunktionen | DALI-2, Corridor, Touch DIM und Touch DIM Sensor |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Vollständig analoges Dimmen |
| Ausgangsstrom-Restwelligkeit | Unter 1 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
| Constant Lumen Output (CLO) | Programmierbar |
| DALI-2-Diagnosedaten | Ja |
| DALI-2-Energiedaten | Ja |
| DALI-2-Leuchtendaten | Programmierbar und für kompatible Systeme verfügbar |
TECHNISCHE DATEN
| Hersteller | INVENTRONICS |
| Modell | OTi DALI 150/220-240/1A0 D NFC IND L |
| EAN | 6977770436527 |
| Schutzart | IP20 |
| Gehäusematerial | Metall |
| Galvanische Trennung | Nicht isolierter Ausgang |
| Umgebungstemperatur | −40 bis +65 °C |
| Maximale Temperatur am Tc-Prüfpunkt | 85 °C |
| Maximale Gehäusetemperatur im Fehlerfall | 110 °C |
| Lagertemperatur | −40 bis +85 °C |
| Zulässige relative Luftfeuchtigkeit | 5–85 %, nicht kondensierend; bei 85 % maximal 56 Tage pro Jahr |
| Programmierschnittstellen | DALI, NFC und LEDset |
| Programmiersoftware | Tuner4TRONIC |
| Programmiergeräte | DALI magic, NFC Scanner |
| Zulassungen | CE, EL, VDE-ENEC, EAC, CCC, RCM, BIS |
| Normen | EN 61347-1, EN 61347-2-13, EN 55015, EN 61547, EN 61000-3-2, EN 62384, EN 62386 |
INSTALLATION & KOMPATIBILITÄT
- Zur Versorgung geeigneter LED-Module mit Konstantstrom.
- Integration in kompatible DALI-2-Lichtsteuerungssysteme.
- Konfiguration über DALI, NFC oder LEDset mit geeigneten Programmiergeräten.
- Geeignet für Leuchten der Schutzklasse I.
- Für geeignete Notbeleuchtungsanlagen nach den vom Hersteller genannten Normen vorgesehen.
- Anschluss auf Eingangs- und Ausgangsseite über Push-Terminals.
- Maximale Leitungslänge zum LED-Modul: 5 m; die Ausgangsleitungen sollen möglichst dicht nebeneinander geführt werden.
- Nicht für den vorgesehenen Betrieb ohne angeschlossene Last ausgelegt.
- Die LED-Spannung muss im gesamten Betriebs- und Dimmzustand innerhalb des zulässigen Arbeitsbereichs liegen.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 bis 100.000 Stunden, abhängig von der Temperatur und den Betriebsbedingungen |
| Lebensdauer-Bedingung | Bis zu 100.000 Stunden bei Tc = 75 °C und maximal 10 % Ausfallrate |
| Constant Lumen Output | Programmierbare Funktion zur Unterstützung eines über die Nutzungsdauer möglichst konstanten Lichtstroms |
| Übertemperaturschutz | Automatisch rückstellbar |
| Überlastschutz | Automatisch rückstellbar |
| Kurzschlussschutz | Automatisch rückstellbar |
| Hot-Plug-Schutz | Vorhanden |
| Entsorgung | Nach den geltenden Vorgaben für Elektro- und Elektronikaltgeräte entsorgen |
MAẞE
| Länge | 425 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 415 mm |
| Produktgewicht | 306 g |
| Leiterquerschnitt Eingang | 0,5–1,5 mm² |
| Leiterquerschnitt Ausgang | 0,5–1,5 mm² |
| Abisolierlänge | 8–9 mm |
EINSATZBEREICHE
- Lineare Beleuchtungssysteme in Industrie und Gewerbe
- Beleuchtung von Lager- und Logistikbereichen
- Beleuchtungsanlagen im Einzelhandel
- Professionelle LED-Leuchten mit DALI-2-Lichtsteuerung
- Geeignete Notbeleuchtungsanlagen gemäß den einschlägigen Systemanforderungen
BESONDERE FUNKTIONEN
- DALI-2: Digitale Steuerung und Einbindung in kompatible Lichtmanagementsysteme.
- NFC-Programmierung: Kabellose Konfiguration mit geeigneten Programmiergeräten.
- LEDset: Zusätzliche Möglichkeit zur Einstellung beziehungsweise Konfiguration des Ausgangsstroms.
- Constant Lumen Output: Programmierbare Funktion zur Kompensation des lichtstrombedingten Rückgangs geeigneter LED-Systeme.
- Corridor Function: Unterstützt dreistufige Beleuchtungssteuerung für Flure und Nebenräume.
- Touch DIM und Touch DIM Sensor: Steuerung über kompatible Taster oder Sensoren.
- Dim to Dark und Soft Switch Off: Programmierbare Dimm- und Ausschaltfunktionen.
- Driver Guard: Anpassbare Funktionen für das thermische Management.
- Notlichtmodus: Programmierbare Funktion für geeignete Notbeleuchtungsinstallationen.
- DALI-Daten: Unterstützung von Diagnose-, Energie- und Leuchtendaten für kompatible Systeme.
HINWEISE
- Der Ausgangsstrom muss zum verwendeten LED-Modul passen. Vor der Inbetriebnahme sind die Werkseinstellung und die gewünschte Stromkonfiguration zu prüfen.
- Der Treiber besitzt keine galvanische Trennung zwischen Eingang und Ausgang. Die Integration muss die Sicherheitsanforderungen der vollständigen Leuchte erfüllen.
- IP20 bietet keinen Schutz gegen Wasser und ist für geeignete trockene Einbaubereiche vorgesehen.
- DALI-2- und NFC-Funktionen erfordern kompatible Steuerungs- beziehungsweise Programmiergeräte.
- Die tatsächliche Lebensdauer hängt unter anderem von der Temperatur am Tc-Prüfpunkt und den Betriebsbedingungen ab.
OPTIONALES ZUBEHÖR
- EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB – Programmierwerkzeug
- EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB – Programmierwerkzeug
- EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+ – Programmier-Zubehör
- EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+ – Programmier-Zubehör
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTi DALI 150 ist für professionelle Beleuchtungsanlagen interessant, bei denen hohe Leistung, präzise Dimmung und flexible Konfiguration gefragt sind. DALI-2, NFC, LEDset und die programmierbare CLO-Funktion bieten vielfältige Möglichkeiten bei Planung und Wartung. Aufgrund des nicht isolierten Ausgangs und der hohen möglichen Ausgangsspannung ist eine fachgerechte Integration in die Leuchte besonders wichtig.
Gut zu wissen
Konstantstrom richtig auswählen
Ein Konstantstromtreiber liefert einen definierten Strom an das LED-Modul. Die Ausgangsspannung ergibt sich innerhalb des zulässigen Bereichs aus dem angeschlossenen Modul. Beim OTi DALI 150 ist der Strom zwischen 250 und 1000 mA einstellbar. Der eingestellte Strom muss deshalb zu den elektrischen Anforderungen des LED-Moduls passen.
DALI-2 und NFC
DALI-2 ermöglicht die digitale Steuerung kompatibler Beleuchtungskomponenten. NFC erleichtert die Konfiguration des Treibers mit geeigneten Programmiergeräten. Dadurch lassen sich Betriebsparameter und Funktionen an das jeweilige Beleuchtungsprojekt anpassen.
Was bedeutet Constant Lumen Output?
LEDs können im Laufe ihrer Nutzungsdauer an Lichtstrom verlieren. Constant Lumen Output ist eine programmierbare Funktion, mit der der Treiber den Betriebsstrom entsprechend einer vorgesehenen Kennlinie anpassen kann, um den Lichtstrom möglichst konstant zu halten.
Wichtiger Sicherheitshinweis
Der Treiber besitzt einen nicht isolierten Ausgang. Die Auswahl der LED-Komponenten, die elektrische Auslegung und der Einbau müssen daher durch qualifiziertes Fachpersonal gemäß den Herstellerangaben und geltenden Sicherheitsanforderungen erfolgen.
