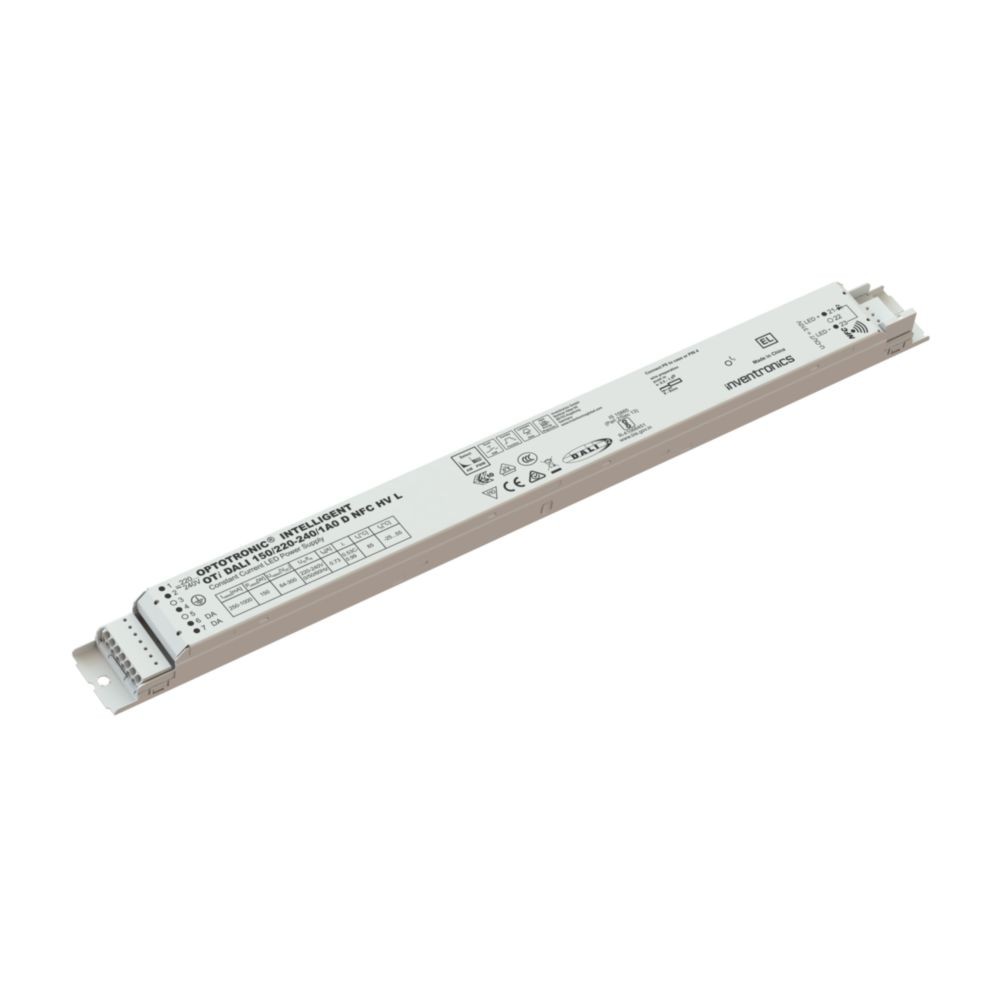

Der INVENTRONICS OTi DALI 150/220-240/1A0 D NFC HV L ist ein programmierbarer LED-Treiber für professionelle Beleuchtungsanlagen. Mit einer maximalen Ausgangsleistung von 150 W, DALI-2-Steuerung und NFC-Programmiermöglichkeit eignet er sich für anspruchsvolle LED-Beleuchtungssysteme, bei denen eine flexible Lichtsteuerung und ein zuverlässiger Betrieb gefragt sind.
Der Ausgangsstrom kann im Bereich von 250 bis 1000 mA eingestellt werden. Funktionen wie Constant Lumen Output (CLO), dimmbare Lichtsteuerung und integrierte Schutzmechanismen unterstützen die bedarfsgerechte Auslegung der Beleuchtungsanlage. Wichtig ist, dass Ausgangsstrom und LED-Spannungsbereich zum verwendeten LED-Modul passen.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Maximale Ausgangsleistung | 150 W |
| Ausgangsleistungsbereich | 43–150 W |
| Netzspannung | 198–264 V AC |
| DC-Eingangsspannung | 176–276 V DC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsstrom | Einstellbar von 250 bis 1000 mA |
| Werkseinstellung Ausgangsstrom | 250 mA |
| Ausgangsspannung | 64–300 V DC |
| Arbeitsspannung am Ausgang | 310 V |
| Wirkungsgrad bei Volllast | Bis zu 96 % |
| Leistungsfaktor | 0,53C–0,99 |
| Oberschwingungsanteil THD | Unter 7 % bei Volllast |
| Geräteverlustleistung | Bis zu 6,5 W |
| Standby-Leistungsaufnahme im Netzwerkbetrieb | Unter 0,25 W |
| Galvanische Trennung | Nicht isoliert |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Dimmverfahren | Vollständig analoges Dimmen |
| Dimmbereich | 1–100 % |
| Steuerschnittstelle | DALI-2 |
| Ausgangsstrom-Restwelligkeit | Unter 1 % |
| PstLM | ≤ 1 |
| SVM | Unter 0,4 |
| Constant Lumen Output (CLO) | Programmierbar |
TECHNISCHE DATEN
| Hersteller | INVENTRONICS |
| Modell | OTi DALI 150/220-240/1A0 D NFC HV L |
| Artikel-EAN | 6937186137708 |
| Schutzart | IP20 |
| Gehäusematerial | Metall |
| Gehäusefarbe | Weiß |
| Umgebungstemperatur | −25 bis +55 °C |
| Maximale Temperatur am Tc-Prüfpunkt | 85 °C |
| Maximale Gehäusetemperatur im Fehlerfall | 110 °C |
| Relative Luftfeuchtigkeit im Betrieb | 5–85 %, nicht kondensierend |
| Zertifizierungen | CE, ENEC, CCC, EAC, BIS, RCM |
INSTALLATION & KOMPATIBILITÄT
- Für geeignete LED-Module mit Konstantstromversorgung.
- DALI-2-Steuerung für die Einbindung in kompatible Lichtmanagementsysteme.
- NFC- und DALI-Schnittstelle zur Programmierung und Konfiguration.
- Geeignet für Leuchten der Schutzklasse I.
- Für geeignete Notbeleuchtungsinstallationen vorgesehen; die Systemauslegung muss die geltenden Normen erfüllen.
- Anschluss über Push-Terminals auf Eingangs- und Ausgangsseite.
- Empfohlene maximale Leitungslänge zum LED-Modul: 2 m.
- Nicht für den Betrieb ohne angeschlossene Last vorgesehen.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 bzw. bis zu 100.000 Stunden, abhängig von den Betriebsbedingungen |
| Constant Lumen Output | Programmierbare Funktion zur Unterstützung eines konstanten Lichtstroms über die Nutzungsdauer des LED-Systems |
| Schutzfunktionen | Automatisch rückstellbarer Übertemperatur-, Überlast- und Kurzschlussschutz |
| Hot-Plug-Schutz | Vorhanden |
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 350 mm |
| Gewicht | 280 g |
| Leiterquerschnitt Eingang und Ausgang | 0,5–1,5 mm² |
| Abisolierlänge | 8–9 mm |
EINSATZBEREICHE
- Lineare Beleuchtungssysteme
- Industrie- und Lagerhallenbeleuchtung
- Beleuchtung im Einzelhandel
- Professionelle LED-Leuchten mit DALI-2-Lichtsteuerung
- Geeignete Notbeleuchtungsanlagen
BESONDERE FUNKTIONEN
- DALI-2: Integration in kompatible digitale Lichtsteuerungssysteme.
- NFC-Programmierung: Konfiguration des Treibers über eine geeignete NFC-Schnittstelle.
- Constant Lumen Output: Programmierbare Funktion zur Kompensation des lichtstrombedingten Rückgangs geeigneter LED-Systeme.
- Corridor Function: Unterstützt mehrstufige Beleuchtungssteuerung in Fluren und Nebenräumen.
- Touch DIM: Steuerungsmöglichkeiten über kompatible Taster oder Sensoren.
- Dim to Dark und Soft Switch Off: Programmierbare Dimm- und Ausschaltfunktionen.
- Driver Guard: Programmierbare Funktionen für das thermische Management.
- DALI-2-Diagnose und Energiedaten: Unterstützt die Bereitstellung entsprechender Daten für geeignete Systeme.
HINWEISE
- Vor der Installation müssen LED-Modul, Ausgangsspannung und eingestellter Ausgangsstrom aufeinander abgestimmt sein.
- Der Treiber ist nicht galvanisch isoliert. Die elektrische Sicherheit und die Isolationsanforderungen der vollständigen Leuchte müssen bei der Konstruktion berücksichtigt werden.
- Die Schutzart IP20 ist für trockene Innenbereiche vorgesehen und bietet keinen Schutz gegen Wasser.
- Programmierung und Dimmung setzen kompatible Steuergeräte beziehungsweise geeignete Software voraus.
- Die tatsächliche Lebensdauer hängt unter anderem von Temperatur, Belastung und Betriebsbedingungen ab.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTi DALI 150 ist eine leistungsfähige Lösung für professionelle LED-Anwendungen, bei denen eine präzise DALI-2-Steuerung und eine flexible Konfiguration gefragt sind. Die programmierbare Stromstärke, NFC-Konfiguration und CLO-Funktion bieten vielseitige Möglichkeiten bei der Planung moderner Beleuchtungssysteme. Wichtig ist die fachgerechte Auswahl des passenden LED-Moduls, da es sich um einen nicht isolierten Konstantstromtreiber handelt.
Gut zu wissen
Was bedeutet Konstantstrom?
Ein Konstantstromtreiber versorgt ein LED-Modul mit einem definierten Strom. Die Ausgangsspannung stellt sich innerhalb des vorgesehenen Arbeitsbereichs entsprechend dem angeschlossenen LED-Modul ein. Deshalb müssen der benötigte LED-Strom und die erforderliche Spannung vor der Auswahl abgeglichen werden.
DALI-2 und NFC
DALI-2 ermöglicht die digitale Steuerung kompatibler Beleuchtungskomponenten. NFC dient der Konfiguration des Treibers mit geeigneter Hardware und Software. Beide Funktionen unterstützen die Anpassung an die Anforderungen des jeweiligen Beleuchtungsprojekts.
Wichtiger Sicherheitshinweis
Da der Ausgang nicht galvanisch vom Eingang getrennt ist, muss der Treiber entsprechend den Herstellervorgaben in eine geeignete Leuchte integriert werden. Planung und Installation sollten durch qualifiziertes Fachpersonal erfolgen.
