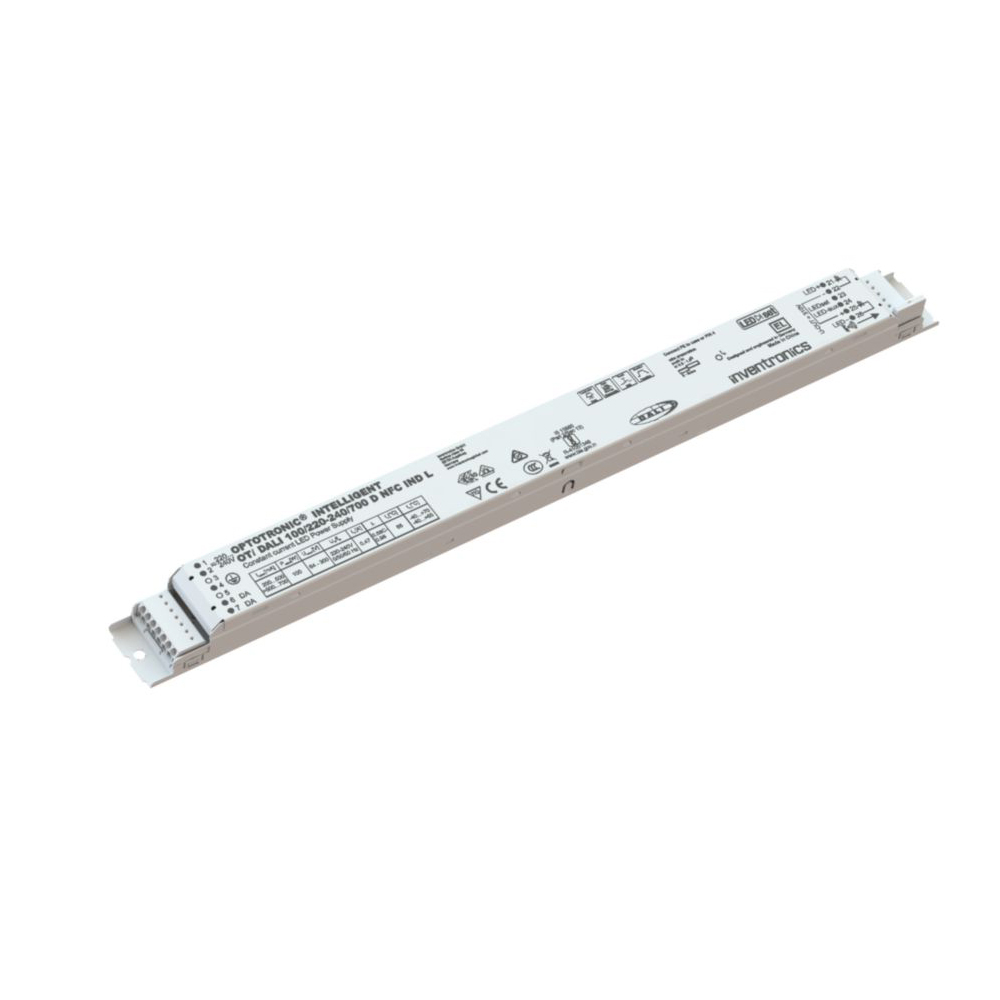

Der INVENTRONICS OTi DALI 100/220-240/700 D NFC IND L ist ein programmierbarer Konstantstrom-LED-Treiber für anspruchsvolle professionelle Beleuchtungsanlagen. Mit einer maximalen Ausgangsleistung von 100 W, digitaler DALI-2-Steuerung und NFC-Programmierung bietet er vielseitige Möglichkeiten zur Konfiguration und Steuerung geeigneter LED-Module.
Der Ausgangsstrom lässt sich im Bereich von 200 bis 700 mA einstellen. Zusätzliche Funktionen wie Constant Lumen Output (CLO), Corridor Function und integrierte Schutzmechanismen unterstützen eine bedarfsgerechte Beleuchtungssteuerung. Vor der Installation müssen die elektrischen Kennwerte des LED-Moduls mit dem Arbeitsbereich des Treibers abgestimmt werden.
ELEKTRISCHE & LEISTUNGSDATEN
| Produkttyp | Programmierbarer Konstantstrom-LED-Treiber |
| Maximale Ausgangsleistung | 100 W |
| Ausgangsleistungsbereich | 28–100 W |
| Nenn-Eingangsspannung | 220–240 V |
| AC-Eingangsspannungsbereich | 198–264 V AC |
| DC-Eingangsspannungsbereich | 176–276 V DC |
| Netzfrequenz | 0 / 50 / 60 Hz |
| Ausgangsstrom | Einstellbar von 200 bis 700 mA |
| Werkseinstellung Ausgangsstrom | 100 mA |
| Ausgangsstromtoleranz | ±3 % |
| Ausgangsspannungsbereich | 64–300 V DC |
| Ausgangs-Arbeitsspannung | Unter 310 V |
| Wirkungsgrad bei Volllast | 94 % |
| Leistungsfaktor | 0,58C–0,98 |
| Oberschwingungsanteil THD | Unter 8 % |
| Geräteverlustleistung | 9,0 W |
| Netzwerk-Standby-Leistung | ≤ 0,22 W |
| Einschaltstrom | 5 A |
| Überspannungsfestigkeit | Bis 4 kV zwischen L–N und L/N–Erde |
LICHTTECHNISCHE DATEN
| Dimmbar | Ja |
| Steuerschnittstelle | DALI-2 |
| Unterstützte Dimmfunktionen | DALI-2, Corridor, Touch DIM und Touch DIM Sensor |
| Dimmbereich | 1–100 % |
| Dimmverfahren | Vollständig analoges Dimmen |
| Ausgangsstrom-Restwelligkeit | Unter 1 % bei 100 Hz |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
| Constant Lumen Output (CLO) | Programmierbar |
| DALI-2-Diagnosedaten | Ja |
| DALI-2-Energiedaten | Ja |
| DALI-2-Leuchtendaten | Unterstützt |
TECHNISCHE DATEN
| Hersteller | INVENTRONICS |
| Modell | OTi DALI 100/220-240/700 D NFC IND L |
| EAN | 6977770436503 |
| Schutzart | IP20 |
| Gehäusematerial | Metall |
| Galvanische Trennung | Nicht isolierter Ausgang |
| Umgebungstemperatur | −40 bis +65 °C |
| Maximale Temperatur am Tc-Prüfpunkt | 85 °C |
| Maximale Gehäusetemperatur im Fehlerfall | 110 °C |
| Lagertemperatur | −40 bis +85 °C |
| Zulässige relative Luftfeuchtigkeit | 5–85 %, nicht kondensierend; Einschränkungen bei hoher Luftfeuchtigkeit beachten |
| Programmierschnittstellen | DALI, NFC und LEDset |
| Programmiersoftware | Tuner4TRONIC |
| Zertifizierung | DALI-2-zertifiziert; weitere Zulassungen gemäß Herstellerunterlagen |
INSTALLATION & KOMPATIBILITÄT
- Zur Versorgung geeigneter LED-Module mit Konstantstrom.
- Integration in kompatible DALI-2-Lichtsteuerungssysteme.
- Konfiguration über NFC, DALI oder LEDset mit geeigneten Programmierwerkzeugen.
- Für Leuchten der Schutzklasse I geeignet.
- Für geeignete Notbeleuchtungsanlagen vorgesehen, sofern das Gesamtsystem die entsprechenden Normen erfüllt.
- Anschluss auf Eingangs- und Ausgangsseite über Push-Terminals.
- Maximale Leitungslänge zum LED-Modul: 5 m gemäß Herstellerangabe.
- Nicht für den Betrieb ohne angeschlossene Last vorgesehen.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 bzw. bis zu 100.000 Stunden, abhängig von den angegebenen Temperatur- und Betriebsbedingungen |
| Constant Lumen Output | Programmierbare Funktion zur Unterstützung eines über die Nutzungsdauer möglichst konstanten Lichtstroms |
| Übertemperaturschutz | Automatisch rückstellbar |
| Überlastschutz | Nicht automatisch rückstellbar |
| Kurzschlussschutz | Automatisch rückstellbar |
| Hot-Plug-Schutz | Vorhanden |
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 21 mm |
| Befestigungslochabstand | 350 mm |
| Produktgewicht | 260 g |
| Leiterquerschnitt Eingang | 0,5–1,5 mm² |
| Leiterquerschnitt Ausgang | 0,5–1,5 mm² |
| Abisolierlänge | 8–9 mm |
EINSATZBEREICHE
- Lineare LED-Beleuchtung in Industrie und Gewerbe
- Beleuchtung von Lager- und Produktionsbereichen
- Beleuchtungsanlagen im Einzelhandel
- Professionelle Leuchten mit DALI-2-Lichtsteuerung
- Geeignete Notbeleuchtungssysteme
BESONDERE FUNKTIONEN
- DALI-2: Digitale Steuerung und Einbindung in kompatible Lichtmanagementsysteme.
- NFC-Programmierung: Konfiguration des Treibers über geeignete NFC-Programmiergeräte.
- LEDset: Unterstützte Schnittstelle zur Konfiguration des Ausgangsstroms.
- Constant Lumen Output: Programmierbare Funktion zur Kompensation des lichtstrombedingten Rückgangs geeigneter LED-Systeme.
- Corridor Function: Ermöglicht abgestufte Beleuchtungssteuerungen, beispielsweise in Fluren und Nebenräumen.
- Touch DIM und Sensorsteuerung: Steuerungsmöglichkeiten über kompatible Taster und Sensoren.
- Dim to Dark und Soft Switch Off: Programmierbare Dimm- und Ausschaltfunktionen.
- Driver Guard und thermischer Schutz: Programmierbare Funktionen zur Anpassung des Treiberverhaltens an geeignete Betriebsbedingungen.
- DALI-2-Daten: Unterstützung von Diagnose-, Energie- und Leuchtendaten für kompatible Systeme.
HINWEISE
- Ausgangsstrom und Ausgangsspannung müssen zum verwendeten LED-Modul passen. Die Werkseinstellung beträgt 100 mA und sollte vor dem Einsatz geprüft werden.
- Der Treiber besitzt keine galvanische Trennung zwischen Eingang und Ausgang. Die Integration muss entsprechend den Sicherheitsanforderungen der vollständigen Leuchte erfolgen.
- IP20 bietet keinen Schutz gegen Wasser und ist für geeignete trockene Einbaubereiche vorgesehen.
- Für DALI-2- und NFC-Funktionen werden kompatible Steuerungs- beziehungsweise Programmiergeräte benötigt.
- Die angegebene Lebensdauer ist abhängig von den Betriebsbedingungen und der Temperatur am Tc-Prüfpunkt.
OPTIONALES ZUBEHÖR
- EAN: 6977078996938 | Art-Nr.: nicht separat angegeben | PRH101-USB – Programmierwerkzeug
- EAN: 6937186112354 | Art-Nr.: nicht separat angegeben | PRH101-USB – Programmierwerkzeug
- EAN: 6977078996945 | Art-Nr.: nicht separat angegeben | CPR30+ – Zubehör für Programmierung
- EAN: 6937186112378 | Art-Nr.: nicht separat angegeben | CPR30+ – Zubehör für Programmierung
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OTi DALI 100 kombiniert eine hohe Ausgangsleistung mit flexibler Stromkonfiguration und moderner DALI-2-Steuerung. NFC-Programmierung, CLO und Diagnosefunktionen bieten Vorteile bei der Einrichtung und Wartung professioneller Beleuchtungsanlagen. Bei der Auswahl ist besonders auf den zulässigen LED-Spannungsbereich und die fehlende galvanische Trennung zu achten. Damit ist der Treiber vor allem für fachgerecht geplante gewerbliche und industrielle LED-Systeme interessant.
Gut zu wissen
Konstantstrom richtig auswählen
Ein Konstantstromtreiber liefert einen festgelegten Strom an das LED-Modul. Die Ausgangsspannung ergibt sich innerhalb des zulässigen Bereichs aus dem angeschlossenen Modul. Beim OTi DALI 100 ist der Strom zwischen 200 und 700 mA einstellbar; die Werkseinstellung liegt laut Hersteller bei 100 mA. Prüfe daher vor der Inbetriebnahme unbedingt die passende Konfiguration.
DALI-2 und NFC im Zusammenspiel
DALI-2 ermöglicht die digitale Lichtsteuerung über ein kompatibles System. NFC erleichtert die Konfiguration des Treibers mit geeigneten Programmiergeräten. So lassen sich Funktionen und Betriebsparameter an das jeweilige Beleuchtungsprojekt anpassen.
Sicherheit bei der Installation
Der Treiber besitzt einen nicht isolierten Ausgang. Die Auswahl der LED-Komponenten, die elektrische Auslegung und der Einbau müssen daher durch qualifiziertes Fachpersonal gemäß den Herstellerangaben und geltenden Sicherheitsanforderungen erfolgen.
