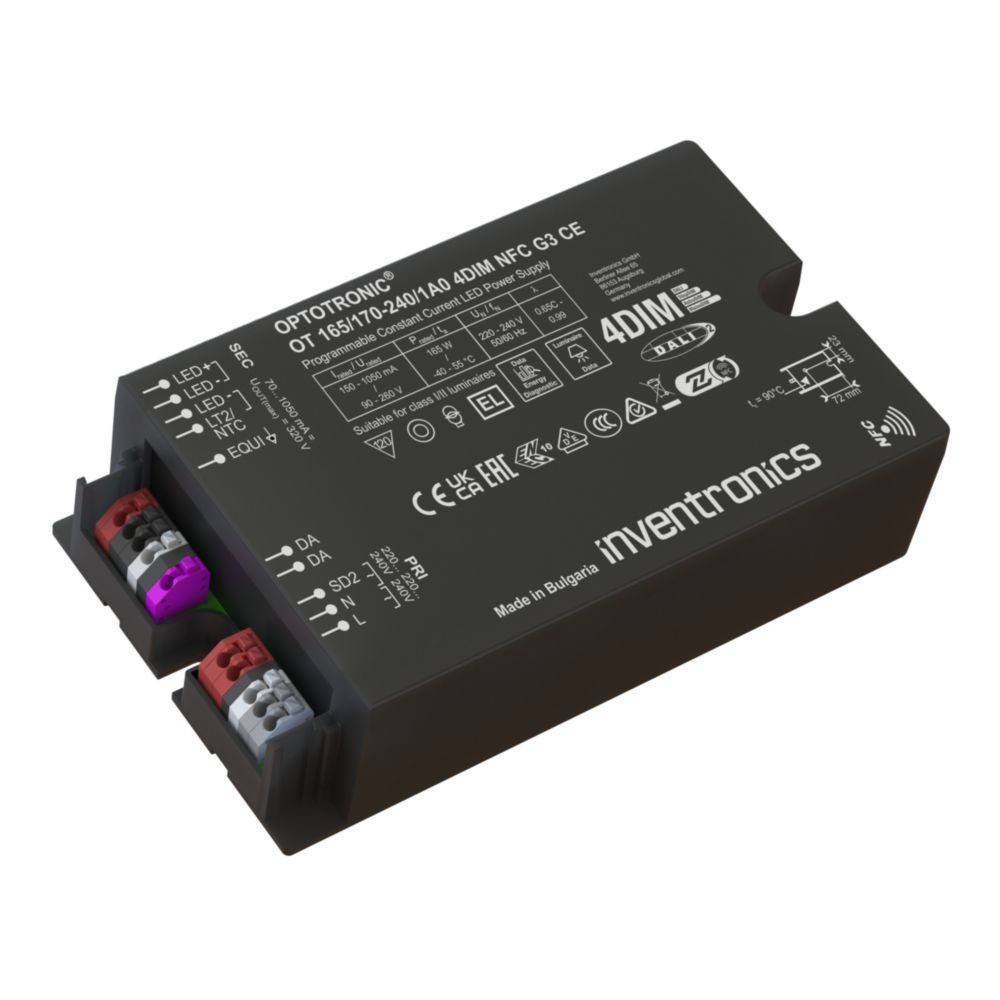

Der INVENTRONICS OT 165/170-240/1A0 4DIM NFC G3 CE ist ein leistungsstarker Konstantstrom-LED-Treiber für professionelle LED-Leuchten. Mit bis zu 165 W Ausgangsleistung, einem flexibel einstellbaren Ausgangsstrom von 150 bis 1050 mA und einem weiten Spannungsbereich eignet er sich besonders für anspruchsvolle Anwendungen in der Außen-, Straßen- und Industriebeleuchtung.
Dank DALI-2, NFC und 4DIM bietet der Treiber umfangreiche Möglichkeiten zur digitalen Parametrierung und Lichtsteuerung. AstroDIM, StepDIM, MainsDIM und DALI lassen sich flexibel einsetzen, während Funktionen wie Constant Lumen Output und Driver Guard einen zuverlässigen Betrieb unterstützen.
ELEKTRISCHE & LEISTUNGSDATEN
| Nenn-Eingangsspannung | 220–240 V AC |
| Zulässiger Eingangsspannungsbereich AC | 170–264 V |
| Eingangsspannungsbereich DC | 176–276 V |
| Nenn-Ausgangsspannung | 90–260 V |
| Nenn-Ausgangsstrom | 150–1050 mA |
| Werkseinstellung Ausgangsstrom | 700 mA |
| Nenn-Ausgangsleistung | 165 W |
| Maximale Ausgangsleistung | 165 W |
| Wirkungsgrad bei Volllast | 94 % |
| Geräteverlustleistung | 11,5 W |
| Leistungsfaktor | 0,65C–0,99 |
| Ausgangsstromtoleranz | ±3 % |
LICHTTECHNISCHE DATEN
| Ausgangsstromregelung | Konstantstrom |
| Dimmbar | Ja |
| Dimmverfahren | 4DIM, AstroDIM, DALI, MainsDIM, StepDIM |
| Dimmumfang | 10–100 % |
| Constant Lumen Output | Programmierbar |
| Output Ripple Current | < 4 % |
| PstLM | ≤ 1 |
| SVM | ≤ 0,4 |
TECHNISCHE DATEN
| Produktart | Konstantstrom-LED-Treiber |
| Modell | OT 165/170-240/1A0 4DIM NFC G3 CE |
| EAN | 6977770436046 |
| Schutzart | IP20 |
| Schutzklasse | I / II |
| Anzahl Kanäle | 1 |
| Gehäusematerial | Kunststoff |
| Gewicht | 780 g |
| Max. Temperatur am Tc-Punkt | 90 °C |
| Umgebungstemperatur | −40 bis +55 °C |
| Zulässige relative Luftfeuchtigkeit | 5–95 % |
| Lebensdauer | 50.000 / 100.000 h |
INSTALLATION & KOMPATIBILITÄT
- Geeignet für LED-Module und Konstantstrom-LED-Anwendungen.
- Ausgangsstrom über LEDset flexibel konfigurierbar.
- Geeignet für Leuchten der Schutzklasse I und II.
- Für Außenleuchten mit geeigneter Schutzart und für industrielle Anwendungen einsetzbar.
- Maximale Kabellänge zum LED-Modul: 2 m.
- Automatischer, rücksetzbarer Überlast- und Kurzschlussschutz.
- Nicht für den Betrieb ohne Last vorgesehen.
LEBENSDAUER & NACHHALTIGKEIT
| Lebensdauer | 50.000 h bei Tc max. 90 °C / 100.000 h bei Tc 78 °C |
| Überlastschutz | Automatisch, rücksetzbar |
| Kurzschlussschutz | Automatisch, rücksetzbar |
| Standby-Leistungsaufnahme | < 0,35 W |
| WEEE | Separates Betriebsgerät fachgerecht entsorgen |
MAẞE
| Länge | 150 mm |
| Breite | 90 mm |
| Höhe | 40 mm |
| Befestigungslochabstand Länge | 134 mm |
| Produktgewicht | 780 g |
EINSATZBEREICHE
- Straßen- und Stadtbeleuchtung
- Industriebeleuchtung
- Professionelle Außenbeleuchtung mit geeigneter Leuchte
- LED-Leuchten mit hohen Anforderungen an Stromregelung und Steuerbarkeit
- Anwendungen mit digitaler DALI-2-Kommunikation
BESONDERE FUNKTIONEN
- DALI-2: zertifiziert und mit Diagnose-, Energie- und Leuchtendatenfunktionen ausgestattet.
- NFC: kabellose Programmierung und Parametrierung des Betriebsgeräts.
- 4DIM: StepDIM, AstroDIM, MainsDIM und DALI in einem Gerät.
- AstroDIM: autonomes Dimmen mit mehreren programmierbaren Helligkeitsstufen.
- Constant Lumen Output: programmierbare Konstantlichtstromfunktion.
- Driver Guard: integriertes thermisches Management zum Schutz des Betriebsgeräts.
- Hohe Überspannungsfestigkeit: bis zu 10 kV zwischen L/N und Erde sowie bis zu 6 kV zwischen L und N.
HINWEISE
Der LED-Treiber ist für die Verwendung mit geeigneten LED-Modulen vorgesehen. Der erforderliche LED-Vorwärtsspannungsbereich muss innerhalb des zulässigen Betriebsfensters des Treibers liegen. Die Parametrierung kann über DALI beziehungsweise NFC erfolgen. Für Außenanwendungen ist der Treiber in einer entsprechend geeigneten Leuchte einzusetzen.
BEWERTUNG DURCH UNSERE EXPERTEN
Der INVENTRONICS OT 165/170-240/1A0 4DIM NFC G3 CE ist eine leistungsfähige Lösung für professionelle LED-Beleuchtung, wenn flexible Strombereiche, digitale Steuerung und umfangreiche Programmiermöglichkeiten gefragt sind. Besonders überzeugend sind die Kombination aus DALI-2, NFC und den vier integrierten Dimmverfahren sowie die hohe Leistungsfähigkeit bis 165 W.
Gut zu wissen
Flexibel programmierbar
Der Ausgangsstrom lässt sich an die jeweilige LED-Anwendung anpassen. Die Programmierung kann komfortabel über DALI oder NFC erfolgen.
DALI-2 & 4DIM
Mit DALI-2, AstroDIM, StepDIM und MainsDIM stehen mehrere professionelle Steuerungs- und Dimmkonzepte zur Verfügung.
Für professionelle Anwendungen
Die robuste Auslegung mit weitem Umgebungstemperaturbereich und hoher Überspannungsfestigkeit macht den Treiber besonders interessant für anspruchsvolle Außen- und Industriebeleuchtung.
Verpackungseinheit
Die kleinste Bestelleinheit beträgt 1 Stück. Der Hersteller gibt einen Versandkarton mit 12 Stück an.
