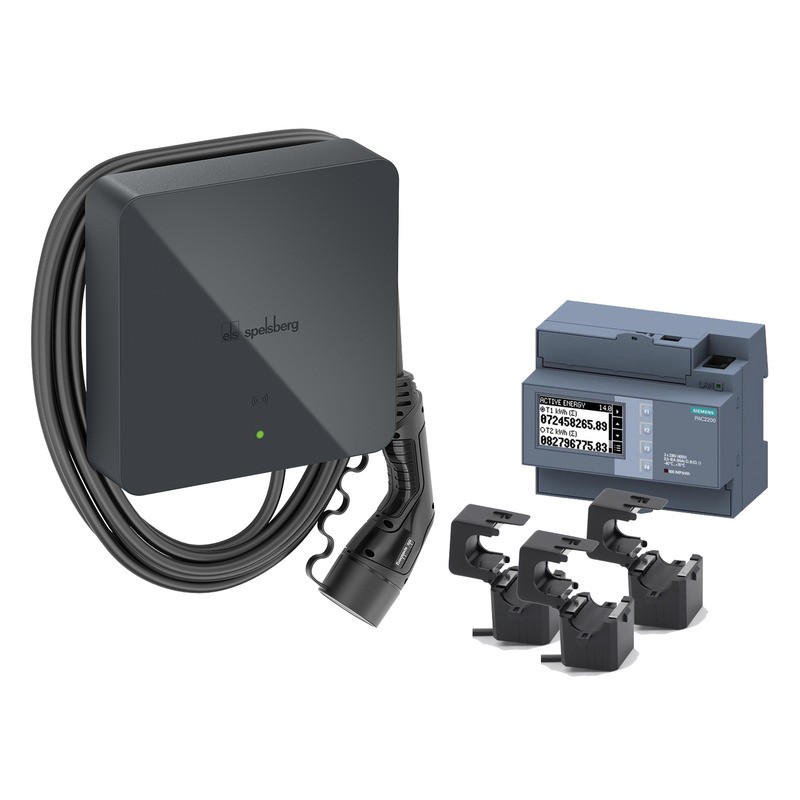

Das Spelsberg Wallbox Graphite DLM Bundle ist ein montagefertiges Komplettpaket für den Aufbau eines dynamischen Ladeverbundes oder für PV-Überschussladen. Das Bundle besteht aus der Spelsberg Wallbox Smart Pro mit 7 m Ladekabel und Typ-2-Kupplung, einem SIEMENS 7KM2200 Modbus TCP Zähler und drei kompatiblen Kabelumbau-Stromwandlern.
Durch die Kombination aus Wallbox und Messtechnik kann der Ladebetrieb an die aktuelle Netzbelastung angepasst werden. Das Bundle unterstützt außerdem PV-Überschussladen mit 2-Phasenabschaltung und eignet sich damit besonders für Ladeinstallationen, bei denen die verfügbare elektrische Leistung intelligent genutzt werden soll.
Der SIEMENS 7KM2200 Zähler ermöglicht eine indirekte Messung über die drei mitgelieferten Kabelumbau-Stromwandler. Die Stromwandler besitzen ein Wandlerverhältnis von 100/1 A. Für die Netzwerkintegration des Zählers ist eine LAN-Verbindung zu einem Router, Switch oder direkt zur Koordinator-Wallbox erforderlich.
Die Ausführung in Graphite verbindet die technische Ausstattung mit einem modernen Gehäusedesign. Das 7 m lange Ladekabel bietet dabei ausreichend Reichweite für viele typische Stellplatzsituationen.
Wichtiger Hinweis: Das Bundle ist nicht steckerfertig. Sämtliche Komponenten müssen durch eine qualifizierte Elektrofachkraft installiert werden. Die jeweiligen Gebrauchsanweisungen der enthaltenen Komponenten sind zu beachten.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Spelsberg
• Hersteller-Art.-Nr.: 59181701
• EAN: 4013902701124
• Produktbezeichnung: Wallbox Graphite DLM Bundle
• Wallbox: Spelsberg Smart Pro
• Ausführung: Graphite
• Ladekabellänge: 7 m
• Ladeanschluss: Typ 2 Kupplung
• Bundle-Ausführung: montagefertiges Komplettpaket
• Dynamischer Ladeverbund: Ja
• PV-Überschussladen: Ja
• 2-Phasenabschaltung: Ja
• Zähler: SIEMENS 7KM2200 Modbus TCP
• Messung: indirekt
• Stromwandler: 3 Stück Kabelumbau-Stromwandler
• Wandlerverhältnis: 100/1 A
• Netzwerkkommunikation: Modbus TCP
• Netzwerkanschluss: LAN
• Schutzart: IP54
• Schlagfestigkeit: IK08
• Schutzklasse: II
ZÄHLER UND MESSTECHNIK
• Zählerhersteller: SIEMENS
• Zählertyp: 7KM2200
• Kommunikationsprotokoll: Modbus TCP
• Messverfahren: indirekte Messung
• Anzahl Stromwandler: 3
• Ausführung Stromwandler: Kabelumbau-Stromwandler
• Wandlerverhältnis: 100/1 A
• Netzwerkverbindung: LAN
• Verbindungsmöglichkeiten: Router, Switch oder Koordinator-Wallbox
FUNKTIONEN
• Dynamisches Lastmanagement
• Aufbau eines dynamischen Ladeverbundes
• PV-Überschussladen
• 2-Phasenabschaltung
• Indirekte Strommessung
• Modbus-TCP-Kommunikation
• LAN-Netzwerkintegration
• 7 m Ladekabel für flexible Fahrzeugpositionierung
• Typ-2-Kupplung für Elektrofahrzeuge
MAẞE
• Abmessungen: 293 x 293 x 110 mm
• Ladekabellänge: 7 m
• Wandlerverhältnis: 100/1 A
EINSATZBEREICHE
• Private Ladeinfrastruktur
• Einfamilienhäuser
• Mehrfamilienhäuser

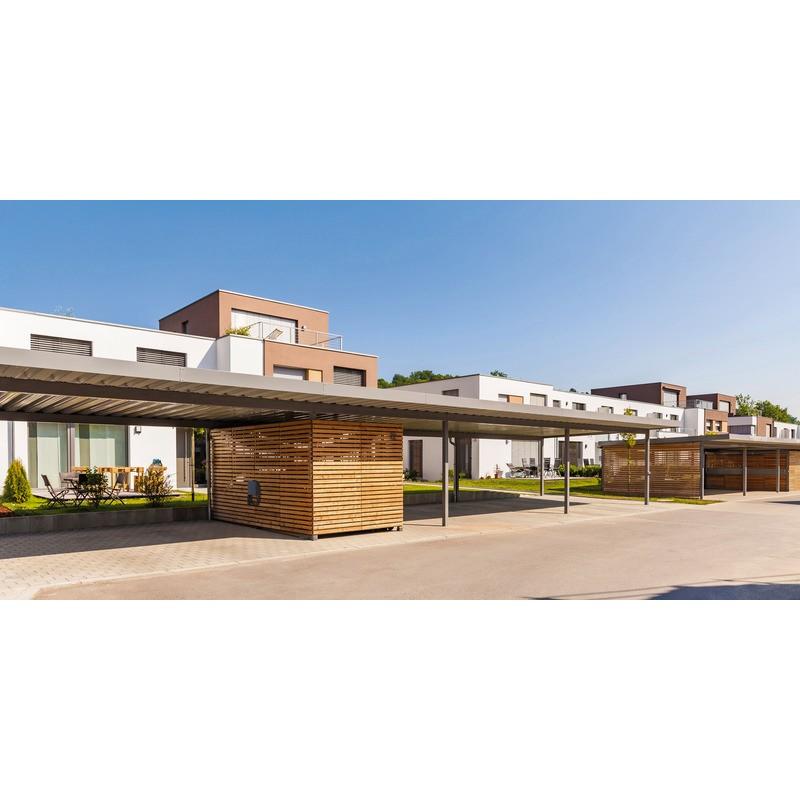

• Carports

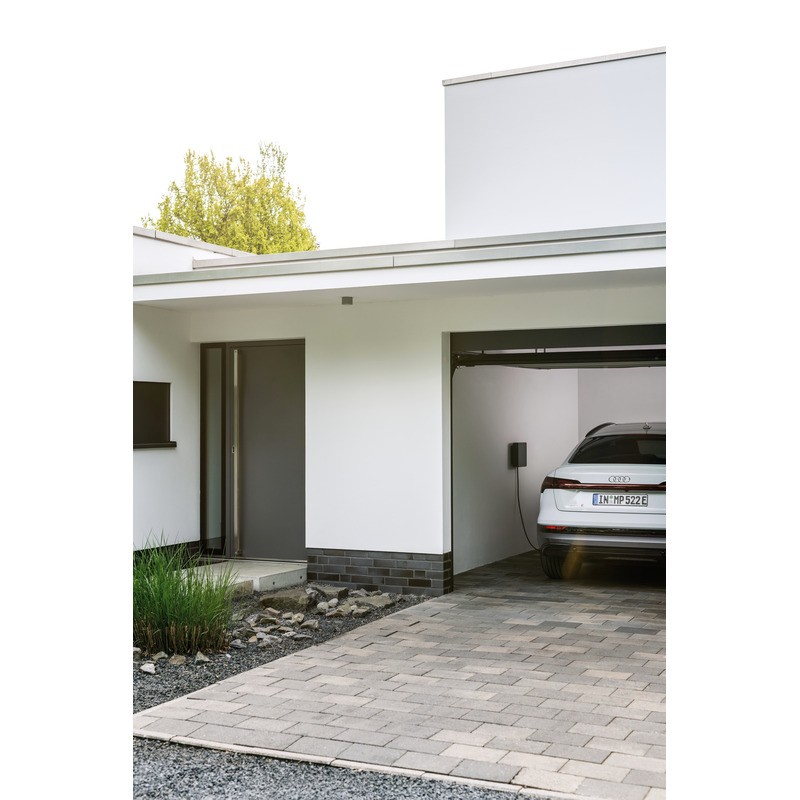

• Garagen
• Private und gewerbliche Stellplätze
• Ladepunkte mit dynamischem Lastmanagement
• PV-Anlagen mit Überschussladen
• Installationen mit netzwerkfähiger Energieüberwachung
MONTAGE UND INSTALLATION
• Nicht steckerfertig
• Installation durch qualifizierte Elektrofachkraft erforderlich
• Zähler wird über Kabelumbau-Stromwandler eingebunden
• LAN-Verbindung zur Netzwerkintegration erforderlich
• Router, Switch oder direkte Verbindung zur Koordinator-Wallbox möglich
• Gebrauchsanweisungen aller Komponenten beachten
BEIGEFÜGTES ZUBEHÖR

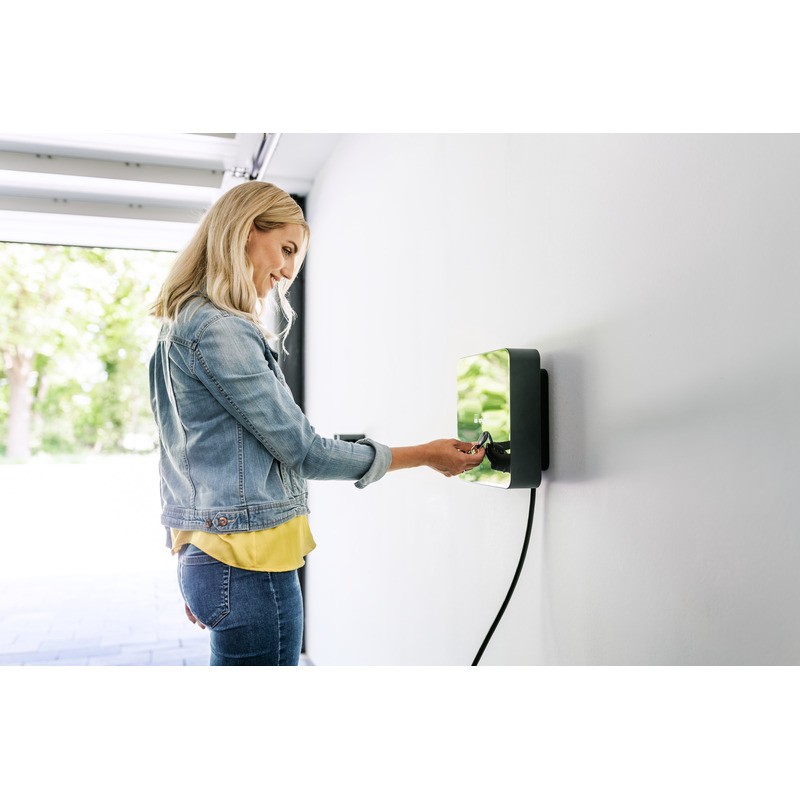

• 3 RFID-Chips
• 4 Befestigungsschrauben 6 x 60 mm
• 4 Universaldübel 8 x 50 mm

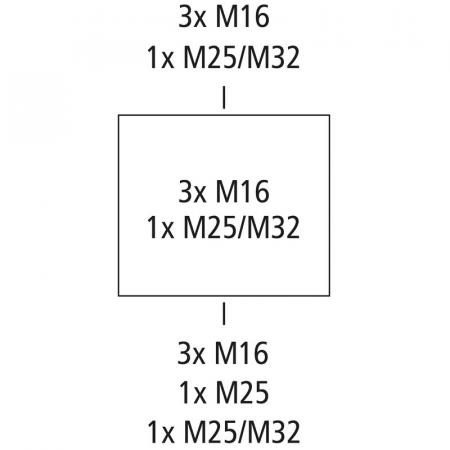

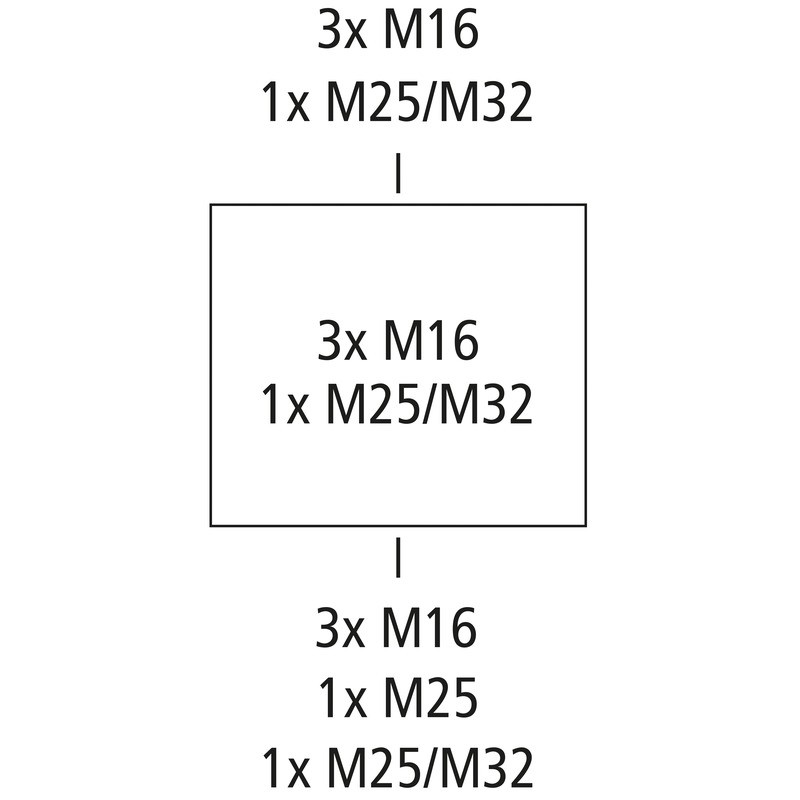

• 3 DMS M16
• 1 DMS M25
• 1 DMS M32
• 5 Chips zum Öffnen des Designcovers
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Das Spelsberg Wallbox Graphite DLM Bundle ist eine umfangreich ausgestattete Lösung für Ladepunkte mit dynamischem Lastmanagement und PV-Überschussladen. Die Kombination aus Smart Pro Wallbox, SIEMENS Modbus-TCP-Zähler und drei Stromwandlern ermöglicht eine professionelle Erfassung der elektrischen Belastung und schafft die Grundlage für eine dynamische Steuerung des Ladevorgangs. Besonders für anspruchsvollere Installationen mit Photovoltaikanlage oder begrenzter Netzanschlussleistung bietet das Komplettpaket eine durchdachte technische Basis.
OPTIONALES ZUBEHÖR
• Spelsberg Designcover Graphite – Hersteller-Art.-Nr.: 59181201
• Spelsberg RFID-Chips – Hersteller-Art.-Nr.: 59181401
• Spelsberg Steckerhalter Graphite – Hersteller-Art.-Nr.: 59180801
• Spelsberg Wetterschutzdach für Wallbox – Hersteller-Art.-Nr.: 59181501
