Professionelle Wallbox für Gewerbe, Parkplätze und halböffentliche Ladeinfrastruktur
Die SCHNEIDER ELECTRIC EVlink Pro AC EVB3S22N40FM wurde für den professionellen Einsatz in halböffentlichen Garagen, auf Firmenparkplätzen und weiteren gewerblichen Ladeumgebungen entwickelt. Mit einer maximalen Ladeleistung von 22 kW und dreiphasigem Anschluss ermöglicht die Wallbox eine leistungsstarke AC-Ladung nach Mode 3 gemäß IEC 61851-1.

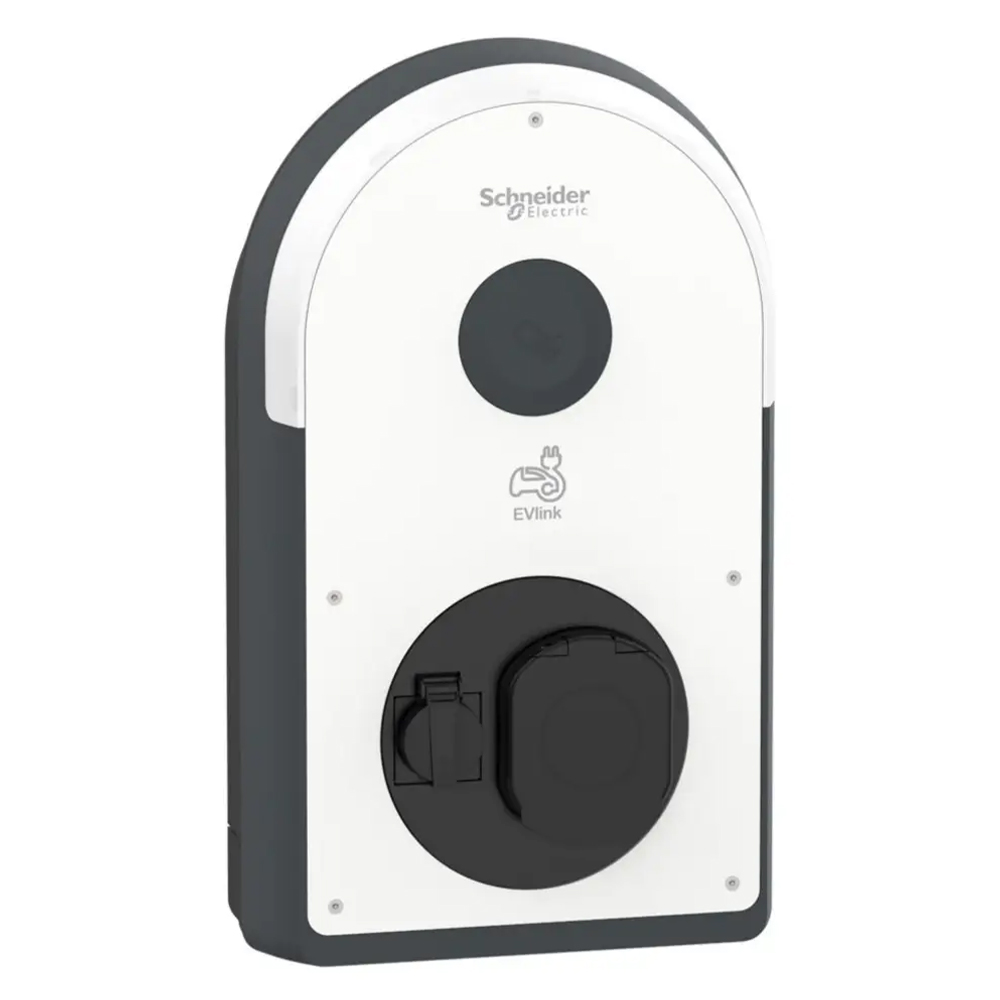

Die integrierte Typ-2-Ladesteckdose mit Shutter ist für das Laden moderner Elektrofahrzeuge ausgelegt. Zusätzlich steht eine Typ-F-Schuko-Steckdose mit einer Leistung von bis zu 2,3 kW zur Verfügung. Dadurch kann neben dem Elektrofahrzeug bei Bedarf auch ein weiteres elektrisches Gerät versorgt werden.
Für eine genaue Erfassung der geladenen Energiemenge besitzt die Wallbox einen integrierten dreiphasigen MID-Zähler. Die integrierte 6-mA-Gleichfehlerstromerkennung ermöglicht dabei den Einsatz eines FI-Schutzschalters Typ A entsprechend der jeweiligen Installationsbedingungen.
Intelligente Zugangskontrolle und Kommunikation
Die EVlink Pro AC verfügt über einen integrierten NFC-/RFID-Reader zur Authentifizierung von Benutzern. Der NFC-Reader arbeitet mit 13,56 MHz und unterstützt verschiedene Badge-Typen. Der RFID-Reader ist unter anderem mit den Standards ISO/IEC 14443 A und B sowie ISO/IEC 15693 kompatibel.
Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die eSetup App per Bluetooth. Für die Einbindung in Netzwerke und übergeordnete Systeme stehen zwei Ethernet-Anschlüsse zur Verfügung, wobei einer für eine Daisy-Chain-Verbindung genutzt werden kann. Zusätzlich unterstützt die Wallbox Modbus seriell, Modbus TCP und OCPP 1.6J.
Damit eignet sich die Wallbox auch für die Integration in Backend-Systeme sowie für das Lastmanagement mit dem EcoStruxure EV Charging Expert.
Lastmanagement und intelligente Ladefunktionen
Für professionelle Anwendungen verfügt die EVlink Pro AC über mehrere Digitaleingänge. Einer kann zur vorübergehenden Begrenzung des Ladestroms verwendet werden, ein weiterer für verschobenes oder ausgesetztes Laden. Ein zusätzlicher Eingang ermöglicht die Erkennung der Fahrzeuganwesenheit.
Das integrierte statische Lastmanagement sowie die Eignung für dynamisches Lastmanagement machen die Wallbox interessant für Ladeinfrastrukturen mit mehreren Ladepunkten. Optional kann die Kommunikationsausstattung durch zusätzliche Module erweitert werden.
Robustes Gehäuse für Innen- und Außenbereiche
Das UV-behandelte Polycarbonat-Gehäuse ist für anspruchsvolle Einsatzbedingungen ausgelegt. Mit Schutzart IP54 und Schlagfestigkeit IK10 ist die Wallbox gegen Staub und Spritzwasser geschützt und gleichzeitig besonders widerstandsfähig gegenüber mechanischen Belastungen.

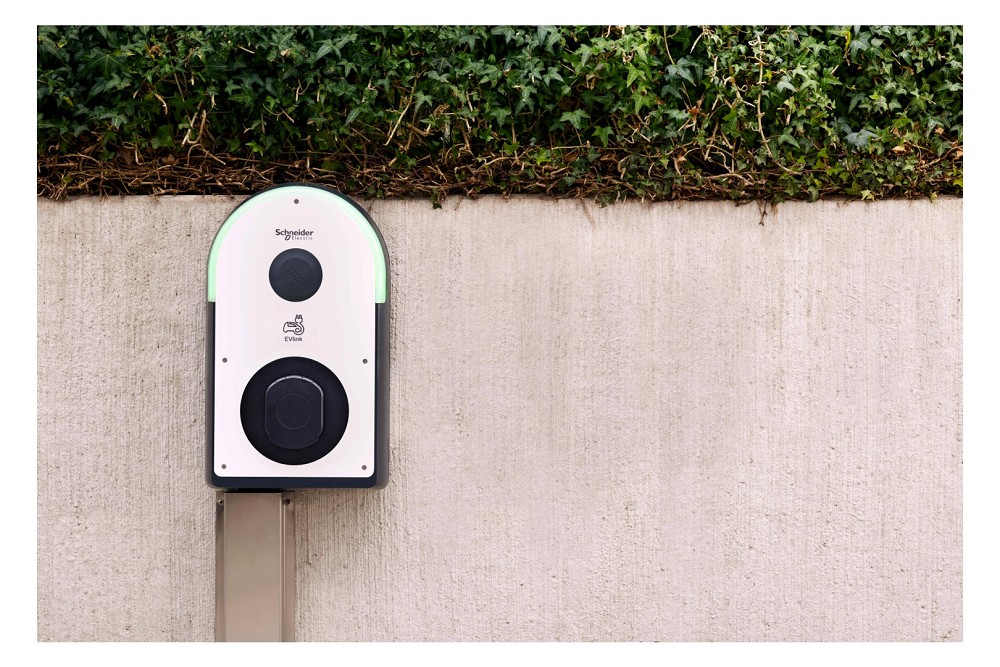

Die Montage kann direkt an der Wand erfolgen. Alternativ ist die Installation auf einer passenden EVlink Stele oder in einem geeigneten Metal Kit möglich. Der Temperaturbereich für den Betrieb reicht von -30 °C bis +50 °C.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: SCHNEIDER ELECTRIC
• Hersteller-Art.-Nr.: EVB3S22N40FM
• Artikelnummer: 04572569
• EAN: 3606482213159
• Produktfamilie: EVlink Pro AC
• Ausführung: Wallbox
• Montageart: Wandmontage
• Anschluss: 3-phasig
• Nennanschlussleistung: 22 kW
• Anzahl der Ladepunkte: 1
• Maximale Leistung pro Ladepunkt: 22 kW
• Ladeverfahren: AC, Mode 3
• Ladesteckdose: Typ 2 mit Shutter
• Zusätzliche Steckdose: Typ F Schuko
• Leistung Schuko-Steckdose: bis 2,3 kW
• Schutzart: IP54
• Schlagfestigkeit: IK10
• Gehäusematerial: Polycarbonat, UV-behandelt
• Gehäusefarbe: Dunkelgrau RAL 7016 und Schwarz RAL 9005
• Frontabdeckung: Weiß RAL 9003
• Gewicht: ca. 7,5 kg
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Maximale Betriebshöhe: 2.000 m ohne Derating
• Relative Luftfeuchtigkeit: 5 bis 95 %
• Eigenverbrauch: < 10 W
LADE- UND SICHERHEITSTECHNIK
• Integrierter dreiphasiger MID-Energiezähler
• Integrierte 6-mA-Gleichfehlerstromerkennung
• Einsatz eines FI-Schutzschalters Typ A möglich, abhängig von den örtlichen Installationsbedingungen
• Statisches Lastmanagement integriert
• Für dynamisches Lastmanagement geeignet
• Digitaleingang für vorübergehende Strombegrenzung
• Digitaleingang für verschobenes bzw. ausgesetztes Laden
• Digitaleingang zur Erkennung der Fahrzeuganwesenheit
• LED-Bogen zur Anzeige von Betriebszuständen und Statusmeldungen
KOMMUNIKATION UND ZUGANGSKONTROLLE
• Bluetooth für Inbetriebnahme und Konfiguration
• Inbetriebnahme über eSetup App
• 2 Ethernet-Anschlüsse
• 1 Ethernet-Anschluss für Daisy-Chain-Verbindung nutzbar
• Modbus RTU / Modbus seriell
• Modbus TCP
• OCPP 1.6J
• NFC-Zugriffskontrolle
• RFID-Reader integriert
• RFID-Frequenz: 13,56 MHz
• Unterstützung von ISO/IEC 14443 A und B
• Unterstützung von ISO/IEC 15693
• Kompatibel mit verschiedenen Mifare-Karten und -Badges
• Anbindung an Backend-Systeme möglich
• Integration in EcoStruxure EV Charging Expert möglich

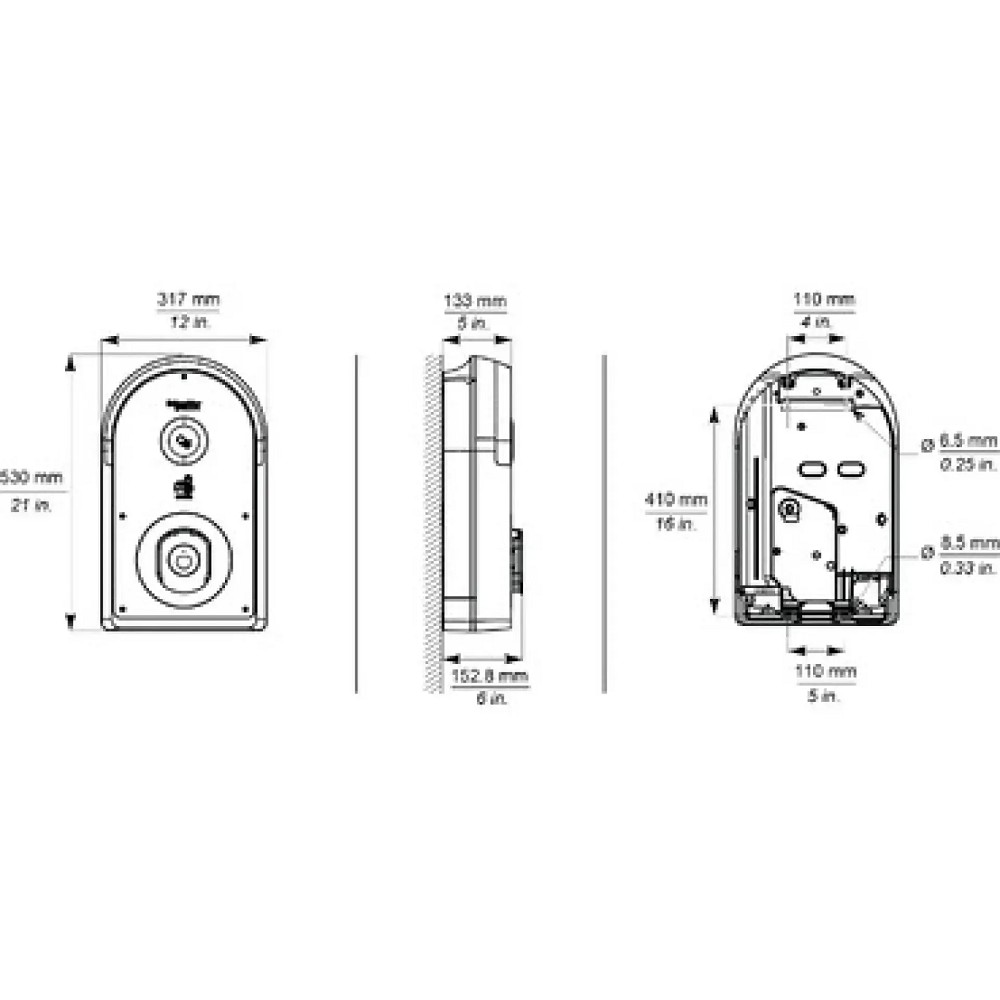

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 158 mm
• Gewicht: ca. 7,5 kg
• Gewicht laut Lieferantendaten: 9,6 kg
EINSATZBEREICHE
• Firmenparkplätze
• Gewerbeimmobilien
• Halböffentliche Parkplätze
• Parkhäuser und Garagen
• Bürogebäude
• Hotels und Gewerbebetriebe
• Professionelle Ladeinfrastruktur
• Ladeverbünde mit mehreren Wallboxen
• Anwendungen mit Lastmanagement
• Ladeinfrastruktur mit RFID-/NFC-Zugangskontrolle
OPTIONALES ZUBEHÖR
• WiFi-Modul – Hersteller-Art.-Nr.: EVA1MW | EAN: nicht angegeben
• Modem-Modul – Hersteller-Art.-Nr.: EVA1MS / EVA1MM | EAN: nicht angegeben
• ISO 15118 Modul – Hersteller-Art.-Nr.: EVA1M8 | EAN: nicht angegeben
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS1 / EVA1PBS2 | EAN: nicht angegeben
• Metal Kit – Hersteller-Art.-Nr.: EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2 | EAN: nicht angegeben
NORMEN UND STANDARDS
• CE-Kennzeichnung
• E.V. Ready
• IEC/EN 61851-1 Ed. 3.0
• IEC/EN 62196-1 Ed. 2.0
• IEC/EN 62196-2 Ed. 1.0
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF-C 61314
EXPERTENBEWERTUNG
Wir empfehlen die SCHNEIDER ELECTRIC EVlink Pro AC EVB3S22N40FM insbesondere für professionelle Ladeanwendungen, bei denen neben hoher Ladeleistung auch eine zuverlässige Zugangskontrolle und umfangreiche Kommunikationsmöglichkeiten gefragt sind. Der integrierte MID-Zähler, die 6-mA-Gleichfehlerstromerkennung, RFID/NFC-Authentifizierung und die Unterstützung von Modbus TCP sowie OCPP 1.6J machen die Wallbox zu einer vielseitig einsetzbaren Lösung für gewerbliche und halböffentliche Ladeinfrastruktur. Besonders überzeugend ist die Erweiterbarkeit durch Kommunikationsmodule und die Möglichkeit zur Integration in Lastmanagementsysteme.
OPTIONALES ZUBEHÖR
• WiFi-Modul für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1MW
• 4G-Modem für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1MS
• 4G-Modem für EVlink Pro AC Metal – Hersteller-Art.-Nr.: EVA1MM
• ISO15118-Kommunikationsmodul für EVlink Pro AC – Hersteller-Art.-Nr.: EVA1M8
• 10 RFID-Ausweise für EVlink – Hersteller-Art.-Nr.: EVP1BNS
• Standsäule für 1 Ladestation – Hersteller-Art.-Nr.: EVA1PBS1
• Standsäule für 2 Ladestationen – Hersteller-Art.-Nr.: EVA1PBS2
• Upgrade-Kit für Standsäule von 1 auf 2 Ladestationen – Hersteller-Art.-Nr.: EVA1PCS2
• Diebstahlschutz für eingestecktes Typ-2-Ladekabel – Hersteller-Art.-Nr.: EVA1PLS1
• Metallic-Kit für Wandmontage, 1 Ladepunkt – Hersteller-Art.-Nr.: EVA1RWKS1
• Metallic-Kit für Bodenmontage, 1 Ladepunkt – Hersteller-Art.-Nr.: EVA1RFKS1
• Metallic-Kit für Bodenmontage, 2 Ladepunkte – Hersteller-Art.-Nr.: EVA1RFKS2
• Kabelhalterung für EVlink Pro AC Metallic-Kit – Hersteller-Art.-Nr.: EVA1FWHS12
• Ladekabel Typ 2 auf Typ 2, 22 kW, 32 A, 5 m – Hersteller-Art.-Nr.: EVP1CNS32322
• Ladekabel Typ 2 auf Typ 2, 22 kW, 32 A, 7 m – Hersteller-Art.-Nr.: EVP1CNL32322
• Ladekabel Typ 2 auf Typ 2, 22 kW, 32 A, 10 m – Hersteller-Art.-Nr.: EVP1CNX32322
