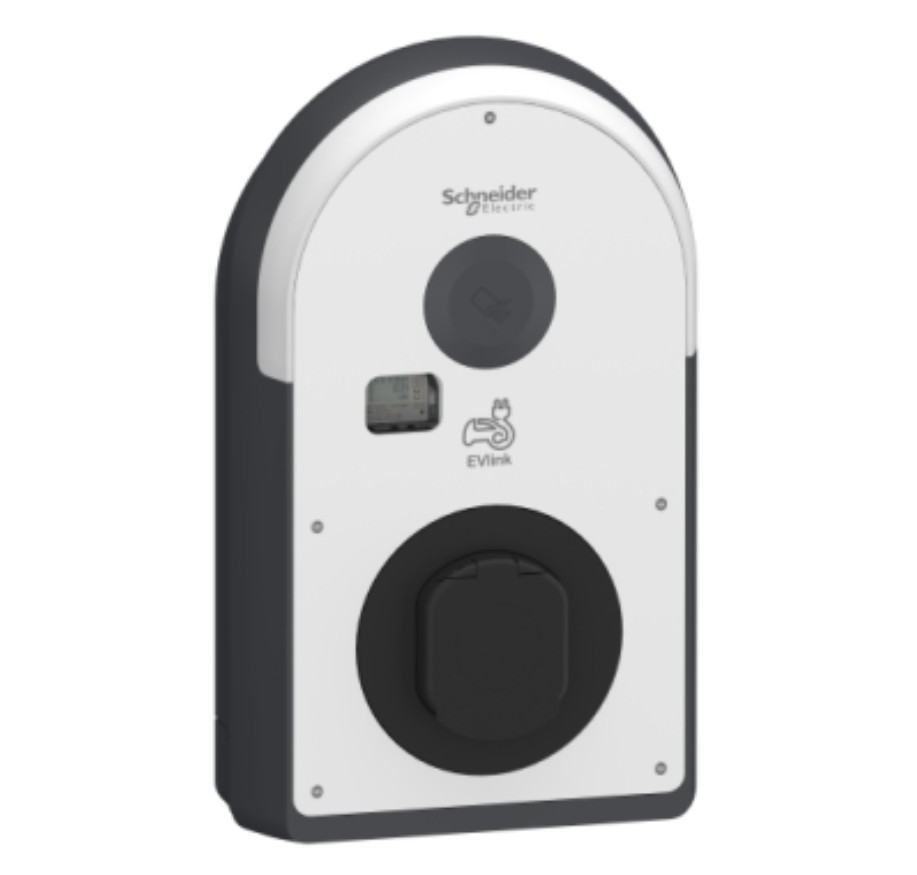

Die Schneider Electric EVlink Pro AC EVB3I22N40M ist eine professionelle AC-Ladestation für die eichrechtskonforme Abrechnung von Ladevorgängen. Mit einer Ladeleistung von bis zu 22 kW bei 32 A und 380 bis 415 V AC eignet sie sich insbesondere für öffentliche und halböffentliche Ladepunkte, beispielsweise auf Parkplätzen, in Parkhäusern, bei Unternehmen, Gewerbeimmobilien und anderen Standorten mit öffentlich zugänglicher Ladeinfrastruktur.
Die Wallbox verfügt über eine Typ-2-Steckdose mit Shutter und ermöglicht das Laden nach Mode 3 gemäß IEC 61851-1. Durch die dreiphasige Ausführung können geeignete Elektrofahrzeuge mit bis zu 22 kW geladen werden. Die Typ-2-Steckdose besitzt versilberte Kontakte und ist frontseitig angeordnet.
Ein entscheidender Vorteil dieser Ausführung ist der eichrechtskonforme Zähler. Die EVB3I22N40M wurde speziell für Anwendungen entwickelt, bei denen eine nachvollziehbare und eichrechtskonforme Erfassung der abgegebenen Energie erforderlich ist. Damit eignet sie sich besonders für Ladepunkte, an denen die geladene Energiemenge gegenüber Kunden, Mitarbeitern oder anderen Nutzern korrekt erfasst und abgerechnet werden soll.
Für den elektrischen Schutz ist eine integrierte 6-mA-Gleichfehlerstromerkennung (RDC-DD) vorhanden. Dadurch kann in der entsprechenden Anlagenkonfiguration ein FI-Schutzschalter Typ A eingesetzt werden. Zusätzlich verfügt die Ladestation über eine integrierte Gleichfehlerstromerkennung und einen integrierten Energiezähler.
Die Wallbox ist mit einem NFC- und RFID-Leser ausgestattet. Die Authentifizierung kann über entsprechende RFID-Karten, NFC-Medien oder – abhängig von der Konfiguration – über freien Zugang erfolgen. Unterstützt werden unter anderem MIFARE Classic, MIFARE Ultralight und MIFARE Plus. Der NFC-Leser arbeitet mit einer Frequenz von 13,56 MHz und unterstützt NFC-Tags der Typen 1, 2, 4 und 5.
Für die Kommunikation stehen umfangreiche Schnittstellen zur Verfügung. Die EVlink Pro AC unterstützt Ethernet, Bluetooth und Modbus TCP. Über zwei RJ45-Anschlüsse kann die Wallbox in ein Ethernet-Netzwerk eingebunden werden. Ein Anschluss kann außerdem für eine Daisy-Chain-Verbindung verwendet werden.
Die Anbindung an übergeordnete Backend-Systeme erfolgt über OCPP 1.6J. Dadurch kann die Ladestation in geeignete Lade- und Abrechnungssysteme integriert werden. Gleichzeitig ist die EVlink Pro AC für den Einsatz mit EcoStruxure EV Charging Expert sowie weiteren Schneider-Electric-Lösungen ausgelegt. Die Wallbox unterstützt Diagnosefunktionen, die Anzeige des Ladestatus und das Lademanagement.
Auch für zukünftige Anforderungen ist die Ladestation vorbereitet. Die EVB3I22N40M kann mit zusätzlichen Kommunikationsmodulen erweitert werden. Optional stehen unter anderem WLAN-, 4G-Modem- und ISO-15118-Module zur Verfügung. Dadurch lässt sich die Kommunikationsausstattung an die jeweilige Infrastruktur und spätere Anforderungen anpassen.
Die Inbetriebnahme erfolgt komfortabel über die eSetup App via Bluetooth. Nutzerinformationen und Betriebszustände werden über einen gut sichtbaren LED-Bogen angezeigt. Die LED-Anzeige signalisiert unter anderem den verfügbaren Zustand, den Ladevorgang und mögliche Fehler.
Für die Steuerung und Einbindung in Energiemanagementsysteme stehen drei Digitaleingänge zur Verfügung. Diese können beispielsweise zur vorübergehenden Begrenzung der Ladeleistung, zur verzögerten beziehungsweise ausgesetzten Ladung oder zur Erkennung der Fahrzeuganwesenheit verwendet werden.
Die EVlink Pro AC ist für die Innen- und Außeninstallation geeignet. Sie kann an der Wand montiert oder auf einer separat erhältlichen EVlink Stele installiert werden. Für die Montage stehen außerdem verschiedene Kabeleinführungen zur Verfügung. Die Kabelzuführung kann von unten, oben oder hinten erfolgen.
Mit der Schutzart IP55 ist die Ladestation gegen Staub und Strahlwasser geschützt. Die hohe Schlagfestigkeit IK10 macht sie besonders robust gegenüber mechanischen Belastungen. Das Gehäuse besteht aus UV-behandeltem Polycarbonat. Die Vorderseite ist in Weiß RAL 9003 ausgeführt, während das Gehäuse dunkelgrau RAL 7016 und die Rückseite schwarz RAL 9005 ist.
Die EVB3I22N40M kann bei Umgebungstemperaturen von -30 bis 40 °C betrieben werden und ist für eine Aufstellungshöhe von bis zu 2.000 m ohne Leistungsreduzierung ausgelegt. Die relative Luftfeuchtigkeit darf zwischen 5 und 95 % liegen.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Schneider Electric
• Baureihe: EVlink
• Produktname: EVlink Pro AC
• Produkt- oder Komponententyp: Ladestation
• Kurzbezeichnung: EVB3
• Hersteller-Art.-Nr.: EVB3I22N40M
• EAN: 3606486078518
• Ausführung: eichrechtskonform
• Einsatzbereich: öffentliche und halböffentliche Ladeinfrastruktur
• Installation: Innenraum und Außenbereich
• Montage: Wandmontage oder Montage auf EVlink Stele
• Ladebetriebsart: Mode 3
• Norm für Ladebetrieb: IEC 61851-1
• Anzahl der Ladepunkte: 1
• Anzahl der Steckdosen: 1
• Ladeanschluss: Typ 2 Steckdose mit Shutter
• Nennausgangsleistung: 22 kW
• Max. Ladeleistung: 22 kW
• Nennstrom: 32 A
• Netzanschluss: 3-phasig
• Bemessungs-Betriebsspannung: 380 bis 415 V AC, 50/60 Hz
• Zusätzlich angegebene Betriebsspannung: 220 bis 240 V AC, 50/60 Hz
• Netzsysteme: TT, TN-S, TN-C-S
• IT-Netz: kompatibel unter den angegebenen Voraussetzungen
• Aufstellungshöhe: bis 2.000 m ohne Leistungsreduzierung
• Eigenverbrauch: <10 W
• Material: UV-behandeltes Polycarbonat
• Vorderseite: Weiß RAL 9003
• Gehäuse: Dunkelgrau RAL 7016
• Rückseite: Schwarz RAL 9005
EICHRECHT & MESSUNG
• Eichrechtskonforme Ausführung: ja
• Integrierter eichrechtskonformer Zähler: ja
• Energiezähler integriert: ja
• Genauigkeitsklasse des Energiezählers: Klasse 1
• Messgeräterichtlinie: gemäß Produktangabe
• Eichrechtskonforme Erfassung der Ladevorgänge: ja
• Geeignet für Anwendungen mit eichrechtskonformer Energieerfassung
ELEKTRISCHE SICHERHEIT
• Gleichfehlerstromerkennung: integriert
• Gleichfehlerstromerkennung: 6 mA
• Ausführung: RDC-DD
• Einsatz eines FI Typ A: durch integrierte 6-mA-Gleichfehlerstromerkennung ermöglicht
• Fehlerstrom-Schutzschalter Typ B: nicht als integrierter FI Typ B angegeben
• Überspannungsschutz: nicht angegeben
• Pole: 3P + N
• Anzahl Eingänge: 3
• Eingang für vorübergehende Ladeleistungsbegrenzung: vorhanden
• Eingang für verzögertes beziehungsweise ausgesetztes Laden: vorhanden
• Eingang für Fahrzeuganwesenheitserkennung: vorhanden
KOMMUNIKATION & SMART CHARGING
• Ethernet: vorhanden
• Bluetooth: vorhanden
• Modbus TCP: vorhanden
• Modbus-Kommunikation: vorhanden
• RJ45-Anschlüsse: 2
• Daisy-Chain-Verbindung: möglich
• Kommunikationsprotokoll: OCPP 1.6J
• JSON Smart Charging: unterstützt
• Backend-Anbindung: über OCPP
• Lastmanagement: unterstützt
• Diagnosefunktionen: vorhanden
• Ladestatus: verfügbar
• Lademanagement: verfügbar
• Clusterarchitektur: unterstützt
• Inselbetrieb: unterstützt
• EcoStruxure EV Charging Expert: kompatibel
• EcoStruxure EV Advisor: kompatibel
• EVlink Pro AC Metal: kompatible Produktfamilie
ZUGANG & AUTORISIERUNG
• NFC-Leser: integriert
• RFID-Leser: integriert
• NFC-Frequenz: 13,56 MHz
• NFC-Tag-Typen: Typ 1, Typ 2, Typ 4 und Typ 5
• RFID nach ISO/IEC 14443 A und B: unterstützt
• RFID nach ISO/IEC 15693: unterstützt
• MIFARE Classic: unterstützt
• MIFARE Ultralight: unterstützt
• MIFARE Plus: unterstützt
• Freier Zugang: möglich
ANZEIGE & BEDIENUNG
• LED-Lichtleiste: vorhanden
• Grüne LED: Ladepunkt verfügbar
• Blaue LED: Ladevorgang
• Rote LED: Fehleranzeige
• Inbetriebnahme: über eSetup App
• Verbindung zur Inbetriebnahme: Bluetooth
NACHRÜSTBARE KOMMUNIKATIONSMODULE
• WLAN-Modul: optional
• 4G-Modem-Modul: optional
• ISO-15118-Modul: optional
• Module: auf dem Ladecontroller steckbar
• Erweiterbarkeit: ja
• Zukunftssichere Kommunikationsanbindung: ja

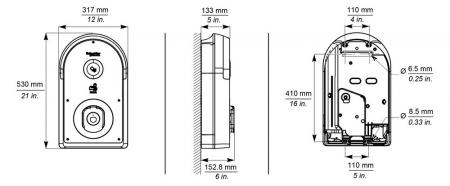

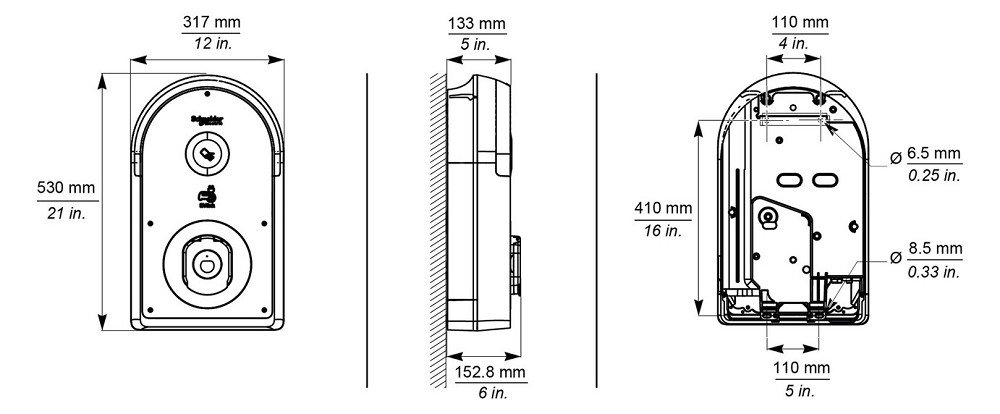

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 153 mm
• Abmessungen: 317 x 529 x 153 mm
• Gewicht: 7,2 kg
SCHUTZ & UMWELTBEDINGUNGEN
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Betriebstemperatur: -30 bis 40 °C
• Lagertemperatur: -40 bis 80 °C
• Relative Luftfeuchtigkeit: 5 bis 95 %
• Maximale Aufstellungshöhe: 2.000 m ohne Leistungsreduzierung
• Gehäuse: UV-behandeltes Polycarbonat
NORMEN & ZERTIFIZIERUNGEN
• EN/IEC 61851-1, Ausgabe 3
• EN/IEC 62196-1, Ausgabe 2
• EN/IEC 62196-2, Ausgabe 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007
• EN 61000-6-3:2011/A1
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE-Kennzeichnung
• E.V. Ready
EINSATZBEREICHE
• Öffentliche Ladepunkte
• Halböffentliche Ladepunkte
• Unternehmensparkplätze
• Kundenparkplätze
• Mitarbeiterparkplätze
• Parkhäuser
• Tiefgaragen
• Gewerbeimmobilien
• Öffentliche Garagen
• Parkplätze mit kostenpflichtigem Laden
• Ladeinfrastruktur mit eichrechtskonformer Abrechnung
• Ladepunkte mit RFID- oder NFC-Zugang
• Ladeinfrastruktur mit Backend-Anbindung
• Ladeparks mit zentralem Lastmanagement
• Professionelle Ladeinfrastruktur mit OCPP-Anbindung
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die Schneider Electric EVlink Pro AC EVB3I22N40M insbesondere für professionelle Ladepunkte, bei denen neben einer hohen Ladeleistung auch eine eichrechtskonforme Erfassung der abgegebenen Energie erforderlich ist.
Die Kombination aus 22 kW Ladeleistung, Typ-2-Steckdose, integriertem eichrechtskonformen Zähler, 6-mA-Gleichfehlerstromerkennung, NFC/RFID-Zugang und OCPP 1.6J macht die Wallbox zu einer vielseitig einsetzbaren Lösung für öffentliche und halböffentliche Ladeinfrastruktur. Das robuste Gehäuse mit IP55 und IK10 ist zudem für anspruchsvolle Einsatzbedingungen ausgelegt.
Besonders interessant ist die modulare Kommunikationsarchitektur. Durch Ethernet, Bluetooth, Modbus TCP sowie optional nachrüstbare WLAN-, 4G- und ISO-15118-Module kann die Ladestation flexibel in bestehende und zukünftige Lade- und Energiemanagementsysteme integriert werden. Für professionelle Ladeinfrastruktur mit eichrechtskonformer Abrechnung und Backend-Anbindung können Sie die Schneider Electric EVlink Pro AC im LED-Centrum kaufen.
OPTIONALES ZUBEHÖR
• WLAN-Modul – Hersteller-Art.-Nr.: EVA1MW
• Modem-Modul – Hersteller-Art.-Nr.: EVA1MS
• Modem-Modul – Hersteller-Art.-Nr.: EVA1MM
• ISO 15118 Modul – Hersteller-Art.-Nr.: EVA1M8
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS1
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS2
• Metal Kit – Hersteller-Art.-Nr.: EVA1RWKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS2
