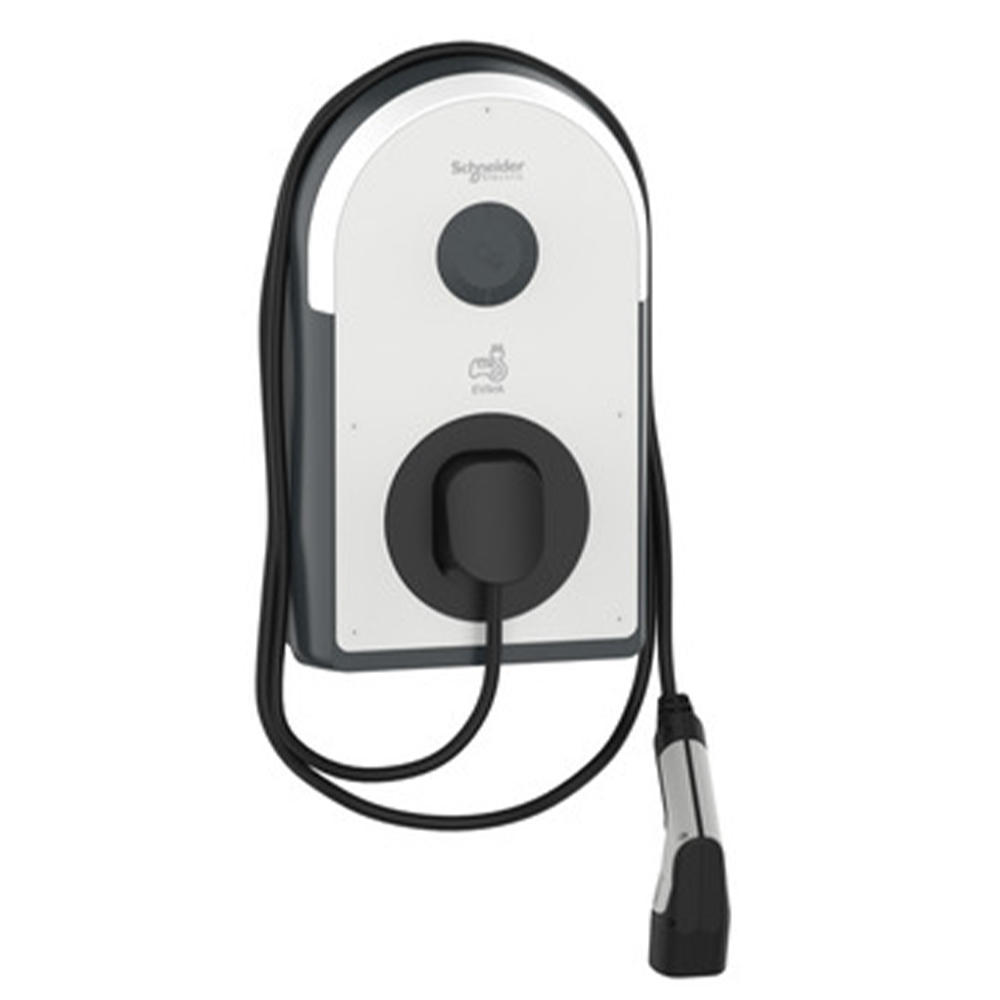

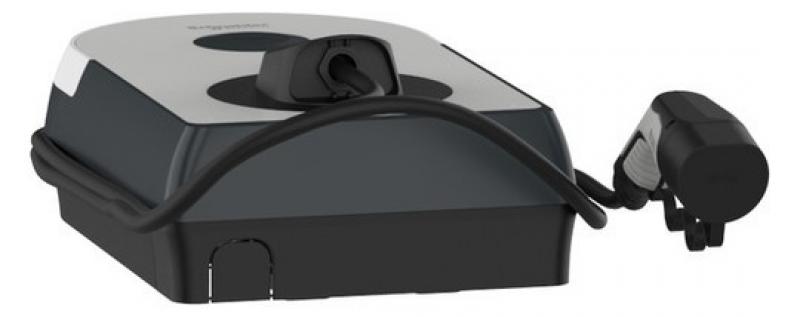

Schneider Electric EVB3S22NCB EVlink Pro AC ist eine leistungsstarke 22-kW-Wallbox für das zuverlässige und sichere Laden von Elektrofahrzeugen im halböffentlichen und gewerblichen Bereich. Die dreiphasige Ladestation verfügt über ein fest angeschlagenes Typ-2-Ladekabel mit 5 m Länge und ermöglicht das Laden nach Mode 3 gemäß IEC 61851-1 mit bis zu 22 kW bei 32 A. Durch den integrierten FI Typ B-EV, die 6-mA-Gleichfehlerstromerkennung und den iMNx Unterspannungsauslöser bietet die Wallbox ein hohes Sicherheitsniveau und erfüllt die Anforderungen für E.V. Ready-Anwendungen.

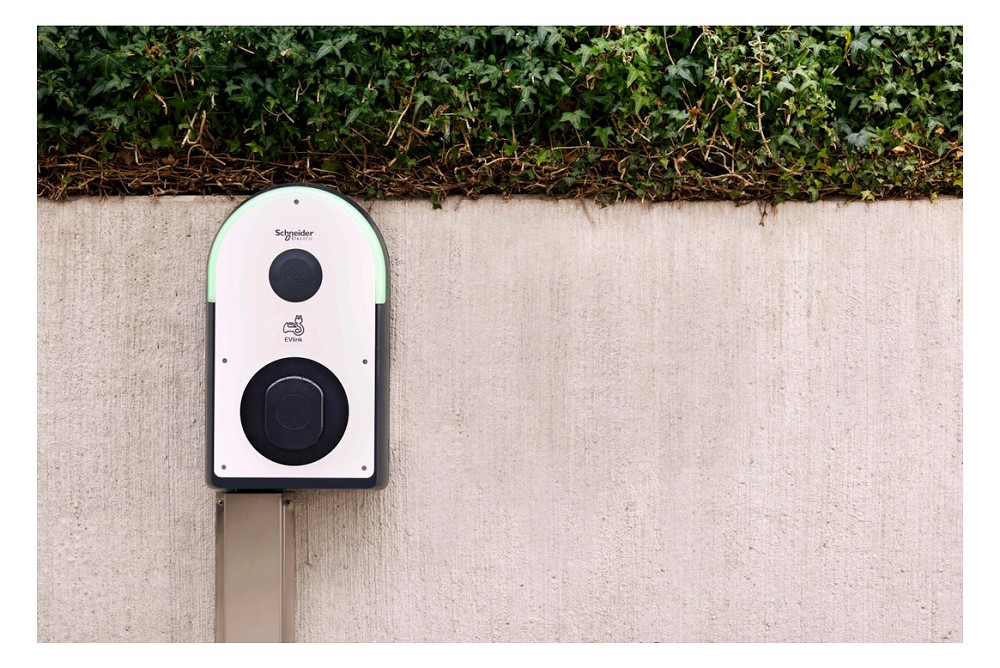

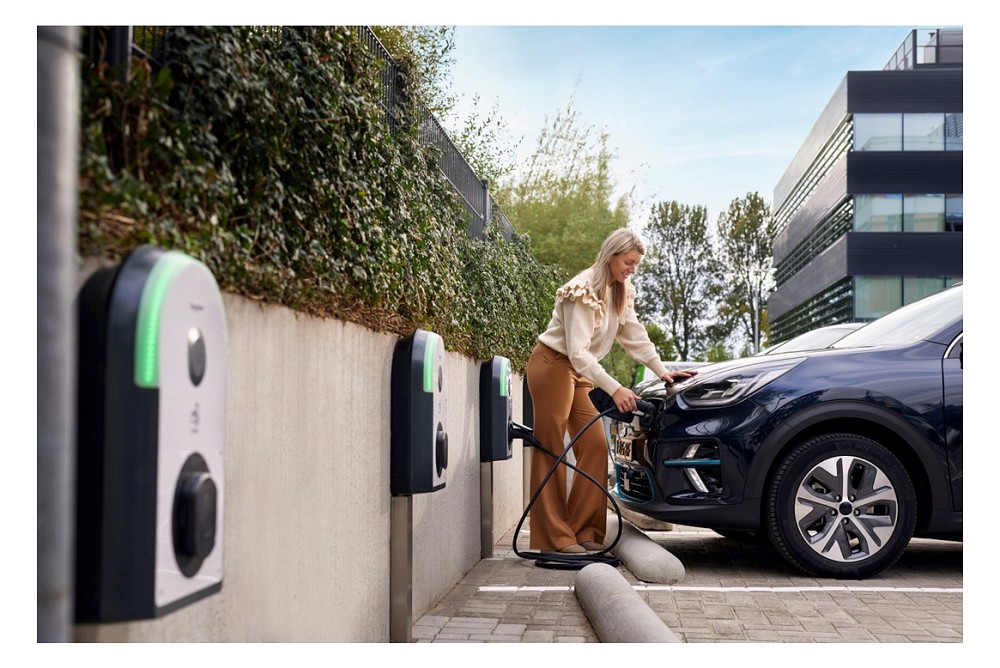

Die EVlink Pro AC eignet sich für die Installation in halböffentlichen Garagen, auf Firmenparkplätzen, Kundenparkplätzen, in Gewerbeobjekten sowie für weitere professionelle Ladeanwendungen. Die Montage ist direkt an der Wand möglich. Alternativ kann die Wallbox mit einer separat erhältlichen Stele oder einem entsprechenden Gehäuse-Kit aufgestellt werden. Das UV-behandelte Polycarbonat-Gehäuse mit Schutzart IP55 und hoher Stoßfestigkeit IK10 ist für den Einsatz im Innen- und Außenbereich ausgelegt.
Besonders flexibel ist die Kommunikations- und Steuerungstechnik. Die Wallbox verfügt über Bluetooth sowie zwei Ethernet-Anschlüsse, Modbus TCP und Modbus Serial. Über OCPP 1.6J kann die Ladestation an ein Backend angebunden werden. Auch die Integration in ein Lastmanagement mit EcoStruxure EV Charging Expert ist möglich. Über optionale Kommunikationsmodule lässt sich die Wallbox zusätzlich mit WLAN, 3G/4G-Mobilfunk oder ISO 15118 erweitern.
Die Authentifizierung kann über NFC oder RFID erfolgen. Der integrierte Leser arbeitet mit 13,56 MHz und unterstützt verschiedene NFC- und RFID-Technologien. Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die eSetup App per Bluetooth. Eine gut sichtbare LED-Lichtleiste informiert über den aktuellen Betriebszustand und zeigt Verfügbarkeit, Ladevorgang und Fehlerzustände an.
Für ein professionelles Energiemanagement stehen drei digitale Eingänge zur Verfügung. Damit können beispielsweise eine vorübergehende Reduzierung der Ladeleistung, eine zeitversetzte beziehungsweise ausgesetzte Ladung sowie die Fahrzeuganwesenheit gesteuert werden. Die Wallbox unterstützt außerdem eine Clusterarchitektur und einen Inselbetrieb.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Schneider Electric
• Baureihe: EVlink
• Produktname: EVlink Pro AC
• Hersteller-Art.-Nr.: EVB3S22NCB
• EAN: 3606482213258
• Produkttyp: Wallbox / Ladestation
• Kurzbezeichnung: EVB3
• Ladeart: AC-Laden
• Lademodus: Mode 3
• Anzahl der Ladepunkte: 1
• Anschluss: 3-phasig
• Bemessungs-Betriebsspannung: 380–415 V AC, 50/60 Hz
• Nennleistung: 22 kW
• Max. Ladeleistung: 22 kW
• Max. Ladestrom: 32 A
• Pole: 3P + N
• Ladeanschluss: Typ 2
• Ladekabel: fest angeschlossen
• Kabellänge: 5 m
• Typ-2-Kabel mit versilberten Kontakten
• Schutzart: IP55
• Stoßfestigkeit: IK10
• Gehäusematerial: UV-behandeltes Polycarbonat
• Montage: Wandmontage oder Bodenmontage mit optionaler Stele
• Einsatzbereich: Innen- und Außenbereich
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Relative Luftfeuchtigkeit: 5–95 %
• Maximale Aufstellungshöhe: 2.000 m ohne Leistungsreduzierung
• Eigenverbrauch: bis 10 W
• Gewicht: ca. 10 kg
SICHERHEIT UND SCHUTZFUNKTIONEN
• Integrierter Fehlerstrom-Schutzschalter FI Typ B-EV
• Integrierter MNx Hilfskontakt
• iMNx Unterspannungsauslöser zur Abschaltung bei Kontaktverschweißung
• Fehlerstromschutz speziell für Elektrofahrzeug-Ladeanwendungen
• Schutz gegen Gleichfehlerströme
• Geeignet für E.V. Ready-Anwendungen
• Integrierte Schutz- und Überwachungsfunktionen
• Unterstützt die Verwendung in TT-, TN-S- und TN-C-S-Erdungssystemen
• IT-Netze nur unter den vom Hersteller vorgegebenen Bedingungen und mit entsprechender zusätzlicher Trennung
KOMMUNIKATION UND VERNETZUNG
• Bluetooth integriert
• 2 RJ45 Ethernet-Anschlüsse
• Ein Ethernet-Anschluss kann für Daisy-Chain-Verbindungen verwendet werden
• Modbus TCP
• Modbus Serial
• OCPP 1.6J
• JSON Smart Charging für OCPP 1.6
• Optionales 3G/4G-Modem
• Optionale WLAN-Erweiterung
• Optionales ISO-15118-Modul
• Anbindung an Backend-Systeme möglich
• Integration in EcoStruxure EV Charging Expert möglich
• Unterstützung von Diagnosefunktionen
• Überwachung des Ladestatus
• Lademanagement möglich
• Clusterarchitektur
• Inselbetrieb
AUTHENTIFIZIERUNG UND ZUGANGSKONTROLLE
• NFC- und RFID-Leser integriert
• NFC-Frequenz: 13,56 MHz
• RFID gemäß ISO/IEC 14443 A und B
• RFID gemäß ISO/IEC 15693
• Unterstützung von MIFARE Classic
• Unterstützung von MIFARE Ultralight
• Unterstützung von MIFARE Plus
• NFC Tag Typ 1, 2, 4 und 5
• Freier Zugang möglich
• Zugangskontrolle über RFID/NFC-Badge
STEUERUNG UND LASTMANAGEMENT
• 3 digitale Eingänge
• Eingang für vorübergehende Reduzierung der Ladeleistung
• Eingang für verzögertes beziehungsweise ausgesetztes Laden
• Eingang für Fahrzeuganwesenheitserkennung
• Steuerung über potentialfreie Schließkontakte
• Dezentrale Steuerung möglich
• Unterstützung von Lastmanagementfunktionen
• Integration in übergeordnete Lademanagementsysteme
SIGNALISIERUNG
• LED-Lichtleiste zur Anzeige des Betriebszustands
• Grünes LED-Licht: Wallbox verfügbar
• Blaues LED-Licht: Ladevorgang aktiv
• Rotes LED-Licht: Fehleranzeige
• Gut sichtbare Statusanzeige für eine schnelle Kontrolle
INBETRIEBNAHME
• Inbetriebnahme über die Schneider Electric eSetup App
• Verbindung zur Wallbox über Bluetooth
• Einfache Konfiguration vor Ort
• Unterstützung bei Einrichtung und Parametrierung
• Geeignet für professionelle Installationen und Serviceeinsätze

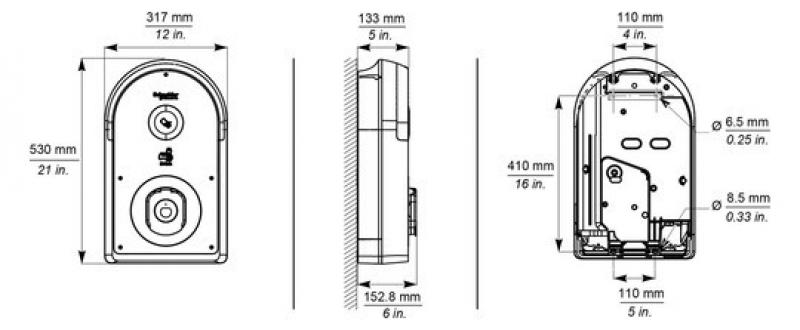

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 183 mm
• Gewicht: ca. 10 kg
• Gehäusefarbe: Dunkelgrau RAL 7016
• Rückseite: Schwarz RAL 9005
• Frontabdeckung: Weiß RAL 9003
• Material: UV-behandeltes Polycarbonat
EINSATZBEREICHE
• Firmenparkplätze
• Mitarbeiterparkplätze
• Kundenparkplätze
• Halböffentliche Parkhäuser und Garagen
• Gewerbeimmobilien
• Bürogebäude
• Hotels und Beherbergungsbetriebe
• Fuhrparks und Firmenflotten
• Kommunale und öffentliche Ladeinfrastruktur
• Parkplätze von Dienstleistungsunternehmen
• Professionelle Ladeinfrastruktur im Innen- und Außenbereich

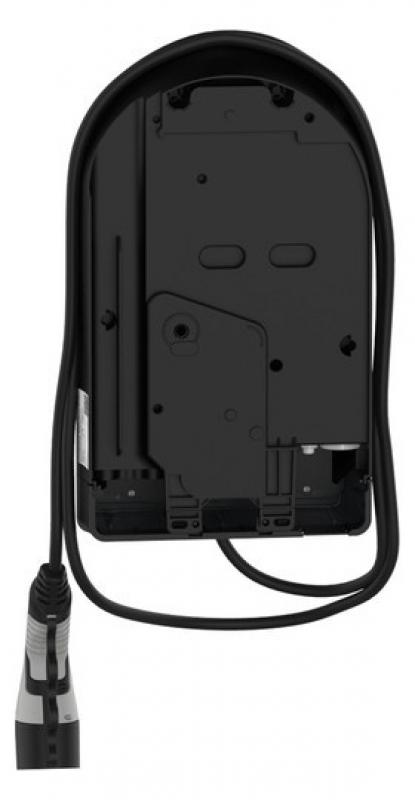

MONTAGE
Die EVlink Pro AC kann direkt an einer geeigneten Wand montiert werden. Für freistehende Installationen stehen separat erhältliche EVlink Stelen zur Verfügung. Ebenso kann die Wallbox in einem separat erhältlichen Gehäuse-Kit installiert werden. Die Kabeleinführung ist von unten, oben oder hinten möglich und ermöglicht dadurch eine flexible Anpassung an die jeweilige Installationssituation.
KOMPATIBILITÄT UND SYSTEMINTEGRATION
Die Schneider Electric EVB3S22NCB ist für die Einbindung in professionelle Ladeinfrastrukturen konzipiert. Über OCPP 1.6J ist eine Anbindung an geeignete Backend-Systeme möglich. Über Modbus TCP und Modbus Serial kann die Wallbox in entsprechende Gebäude- und Energiemanagementsysteme eingebunden werden. Die Integration in EcoStruxure EV Charging Expert ermöglicht darüber hinaus die Einbindung in ein übergeordnetes Lastmanagement.
OPTIONALES ZUBEHÖR
• WLAN-Modul – Hersteller-Art.-Nr.: EVA1MW
• 3G/4G-Modem-Modul – Hersteller-Art.-Nr.: EVA1MM
• 3G/4G-Modem-Modul – Hersteller-Art.-Nr.: EVA1MS
• ISO-15118-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1M8
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS1
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS2
• Metal Kit – Hersteller-Art.-Nr.: EVA1RWKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS2
NORMEN UND ZERTIFIZIERUNGEN
• IEC/EN 61851-1, Ausgabe 3
• IEC/EN 62196-1, Ausgabe 2
• IEC/EN 62196-2, Ausgabe 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007
• EN 61000-6-3:2011/A1
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE
• E.V. Ready
BEWERTUNG DURCH UNSERE EXPERTEN
Wir empfehlen die Schneider Electric EVB3S22NCB für professionelle Ladepunkte, bei denen neben einer hohen Ladeleistung auch umfangreiche Sicherheits-, Kommunikations- und Steuerungsmöglichkeiten gefragt sind. Besonders überzeugend sind der integrierte FI Typ B-EV, die 22-kW-Ladeleistung, das 5 m lange Typ-2-Ladekabel sowie die robuste Ausführung mit IP55 und IK10. Durch OCPP 1.6J, Ethernet, Modbus, NFC/RFID und die optional erweiterbaren Kommunikationsmodule ist die EVlink Pro AC eine zukunftssichere Lösung für anspruchsvolle Ladeinfrastrukturen.
