Die SCHNEIDER ELECTRIC EVB3S22NC0M EVlink Pro AC ist eine professionelle und modular aufgebaute Wallbox für das dreiphasige Laden von Elektrofahrzeugen mit bis zu 22 kW. Die Ladestation ist mit einem fest angeschlagenen Typ-2-Ladekabel mit 5 m Länge ausgestattet und eignet sich damit besonders für Anwendungen, bei denen eine komfortable und sofort verfügbare Ladeverbindung gewünscht ist.

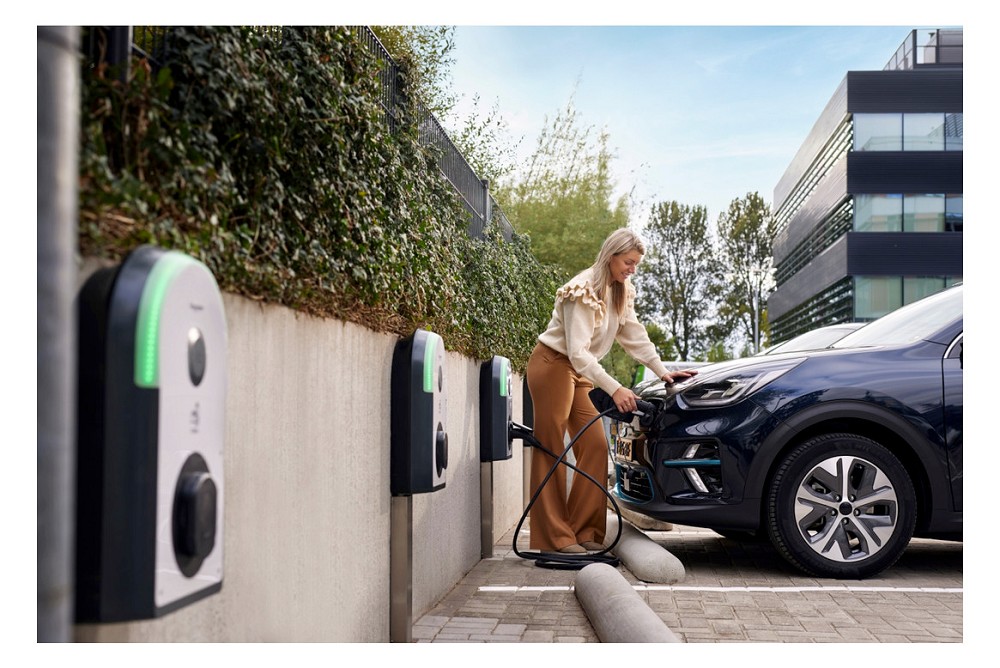

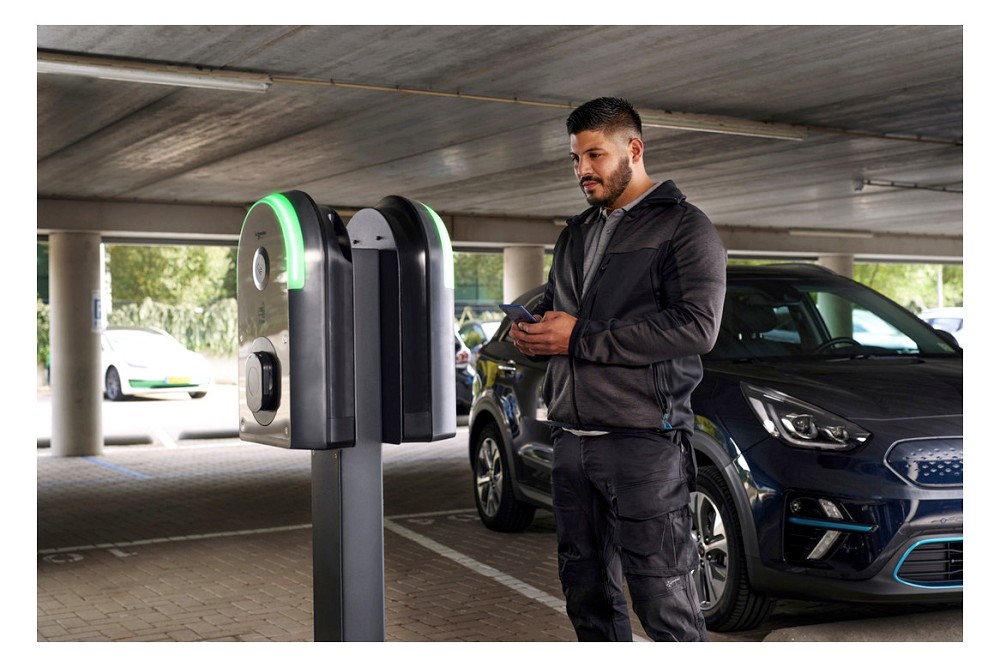

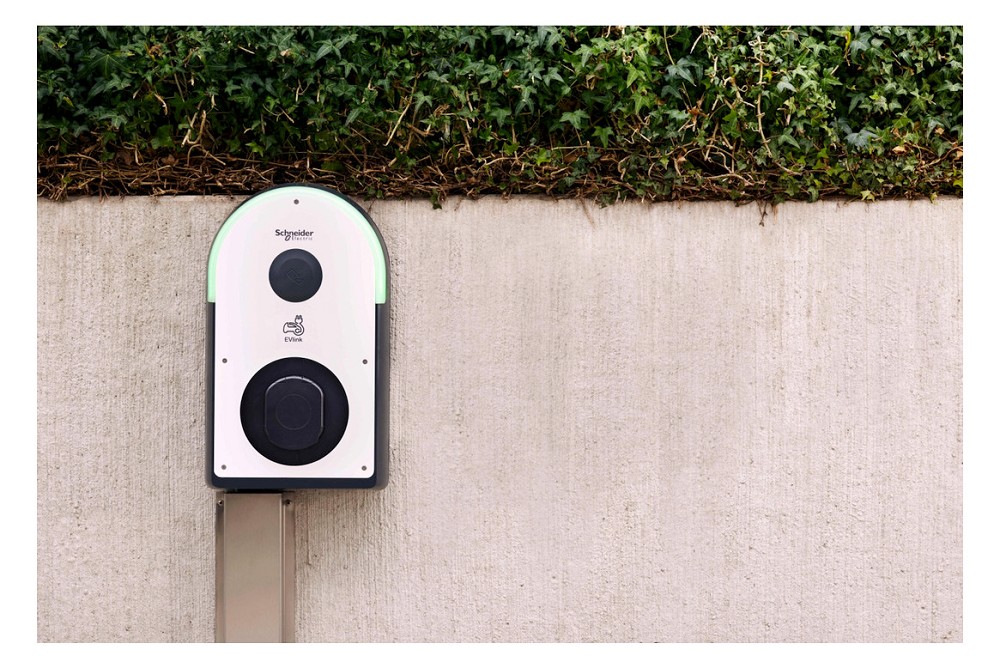

Die EVlink Pro AC ist für den Einsatz in halböffentlichen Garagen, auf Firmen- und Gewerbeparkplätzen sowie in professionellen Ladeinfrastrukturen ausgelegt. Die Installation ist sowohl im Innen- als auch im Außenbereich möglich. Die Wallbox kann direkt an der Wand, auf einer EVlink Stele oder in einem passenden Metal Kit installiert werden.
Mit einer maximalen Ladeleistung von 22 kW bei 32 A und einem dreiphasigen Anschluss an 380 bis 415 V AC ermöglicht die Ladestation ein leistungsstarkes AC-Laden. Der Ladevorgang erfolgt nach Mode 3 gemäß IEC 61851-1.
Ein besonderer Vorteil der EVB3S22NC0M ist der integrierte MID-Energiezähler. Dieser ermöglicht eine präzise Erfassung der geladenen Energie und macht die Wallbox besonders interessant für gewerbliche Anwendungen, bei denen der Energieverbrauch einzelnen Ladevorgängen oder Nutzern zugeordnet werden soll. Der Energiezähler besitzt die Genauigkeitsklasse 1 und entspricht den Anforderungen der Messgeräterichtlinie 2014/32/EU.
Für die Gleichfehlerstromüberwachung ist eine 6-mA-Gleichfehlerstromerkennung (RDC-DD) integriert. Dadurch kann die Wallbox entsprechende Gleichfehlerströme erkennen und ermöglicht in geeigneten Installationen den Einsatz eines FI Typ A gemäß den jeweiligen Installationsanforderungen.
Die integrierte NFC-/RFID-Zugangskontrolle ermöglicht eine sichere Autorisierung des Ladevorgangs. Unterstützt werden RFID-Karten und -Transponder nach ISO/IEC 14443 A und B sowie ISO/IEC 15693. Zusätzlich werden MIFARE Classic, MIFARE Ultralight und MIFARE Plus unterstützt. Der NFC-Leser arbeitet mit einer Frequenz von 13,56 MHz. Neben der Authentifizierung ist auch ein freier Zugang möglich.
Die Inbetriebnahme und Konfiguration der Wallbox erfolgt komfortabel über die eSetup App via Bluetooth. Für die Integration in Netzwerke und übergeordnete Systeme stehen zwei RJ45-Ethernet-Anschlüsse zur Verfügung. Unterstützt werden Ethernet, Bluetooth, Modbus Serial und Modbus TCP.
Über OCPP 1.6J kann die Wallbox an ein Backend angebunden werden. Zusätzlich unterstützt die EVlink Pro AC JSON Smart Charging und kann in professionelle Lastmanagementlösungen wie den EcoStruxure EV Charging Expert integriert werden.
Drei Digitaleingänge ermöglichen die Einbindung externer Steuerfunktionen. Dazu gehören die vorübergehende Reduzierung der Ladeleistung, eine verschobene bzw. ausgesetzte Ladung sowie die Erkennung der Fahrzeuganwesenheit.

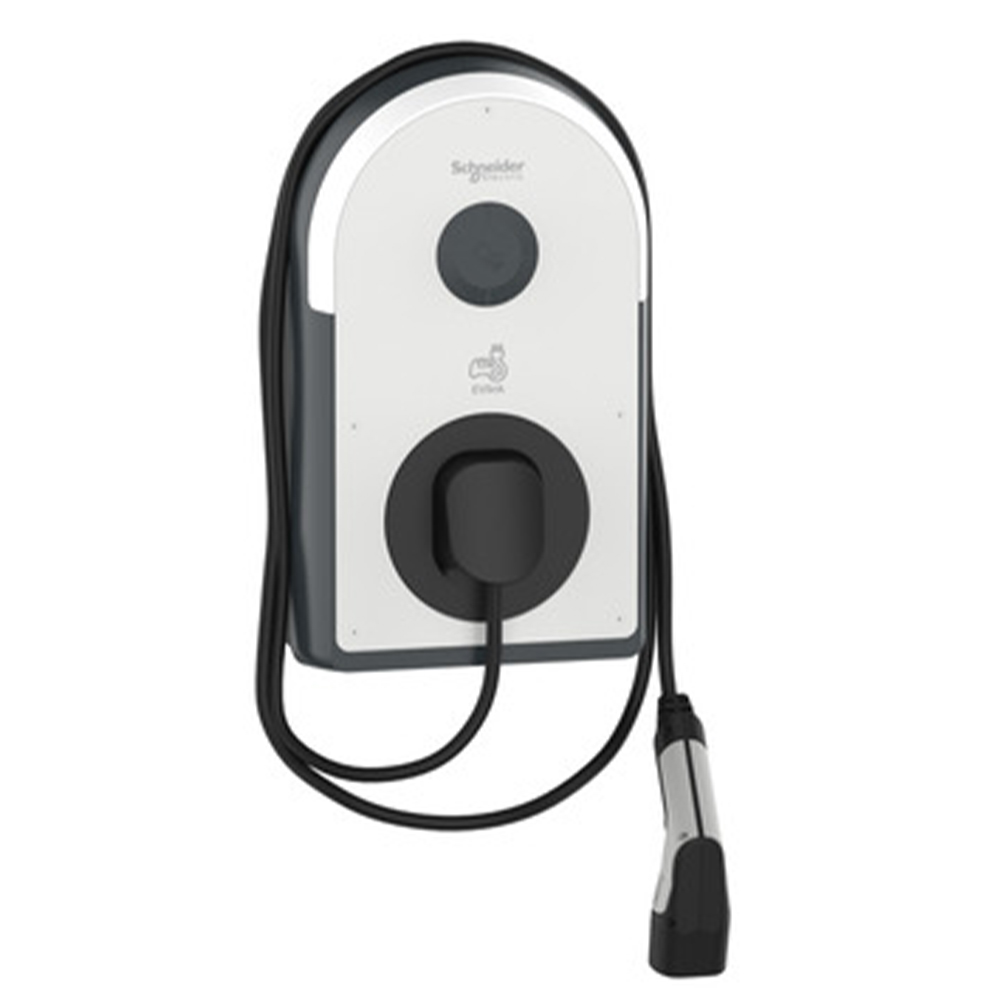

Die fest angeschlagene 5-m-Ladeleitung bietet gegenüber einer Wallbox mit separater Ladesteckdose den Vorteil, dass kein zusätzliches Ladekabel benötigt wird. Das Kabel ist direkt an der Wallbox angebracht und ermöglicht einen schnellen und komfortablen Anschluss des Fahrzeugs.
Die robuste Konstruktion ist für anspruchsvolle Einsatzbedingungen ausgelegt. Mit IP55 besitzt die Ladestation einen hohen Schutz gegen Staub und Strahlwasser. Die Schlagfestigkeit IK10 schützt das Gehäuse besonders wirksam vor mechanischen Belastungen.
Das Gehäuse besteht aus UV-behandeltem Polycarbonat. Die Frontabdeckung ist in Weiß RAL 9003 ausgeführt, während der Korpus dunkelgrau RAL 7016 und die Rückseite schwarz RAL 9005 gehalten sind. Mit Abmessungen von 317 x 529 x 183 mm und einem Gewicht von ca. 10 kg bietet die Wallbox eine kompakte, gleichzeitig robuste Bauweise.
Die EVlink Pro AC ist modular erweiterbar. Optional können WLAN-, Modem-/4G- und ISO-15118-Kommunikationsmodule auf dem Ladecontroller nachgerüstet werden. Dadurch kann die Wallbox an unterschiedliche Anforderungen der Ladeinfrastruktur angepasst und für zukünftige Kommunikationsanforderungen vorbereitet werden.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Schneider Electric
• Baureihe: EVlink
• Produktname: EVlink Pro AC
• Gerätetyp: Ladestation / Wallbox
• Hersteller-Art.-Nr.: EVB3S22NC0M
• EAN: 3606482213234
• Ladebetriebsart: Mode 3
• Anzahl der Ladepunkte: 1
• Anschluss: 3-phasig
• Nennspannung: 380–415 V AC
• Netzfrequenz: 50/60 Hz
• Maximale Ladeleistung: 22 kW
• Maximaler Ladestrom: 32 A
• Ladekabel: fest angeschlagen
• Kabellänge: 5 m
• Ladekabel-Typ: Typ 2
• Anzahl der Ladeanschlüsse: 1
• Energiezähler: integriert
• MID-Energiezähler: ja
• Genauigkeitsklasse des Energiezählers: Klasse 1
• Messgeräterichtlinie: 2014/32/EU
• Gleichfehlerstromerkennung: 6 mA RDC-DD
• Authentifizierung: NFC / RFID / freier Zugang
• NFC-Frequenz: 13,56 MHz
• RFID-Standards: ISO/IEC 14443 A und B sowie ISO/IEC 15693
• Unterstützte RFID-Technologien: MIFARE Classic, MIFARE Ultralight, MIFARE Plus
• NFC-Tag-Typen: Typ 1, Typ 2, Typ 4 und Typ 5
• Digitaleingänge: 3
• LED-Statusanzeige: grün, blau und rot
KOMMUNIKATION & SMART CHARGING
• Bluetooth: integriert
• Ethernet: integriert
• Ethernet-Anschlüsse: 2 x RJ45
• Daisy Chain: ja
• Modbus Serial: ja
• Modbus TCP: ja
• OCPP: 1.6J
• OCPP Smart Charging: JSON Smart Charging
• Backend-Anbindung: ja
• Lastmanagement: geeignet
• EcoStruxure EV Charging Expert: kompatibel
• Inbetriebnahme: eSetup App via Bluetooth
• Diagnosefunktionen: ja
• Ladestatusüberwachung: ja
• Lademanagement: ja
• WLAN: optional nachrüstbar
• 3G/4G-Modem: optional nachrüstbar
• ISO 15118: optional nachrüstbar
SCHUTZ & SICHERHEIT
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Gleichfehlerstromerkennung: RDC-DD 6 mA
• Schutz gegen Gleichfehlerströme: ja
• Gehäuse: UV-behandeltes Polycarbonat
• Erdungssysteme: TT, TN-S, TN-C-S
• IT-Netz: unter entsprechenden Voraussetzungen kompatibel
• Zertifizierung: EV Ready
• CE-Kennzeichnung: ja

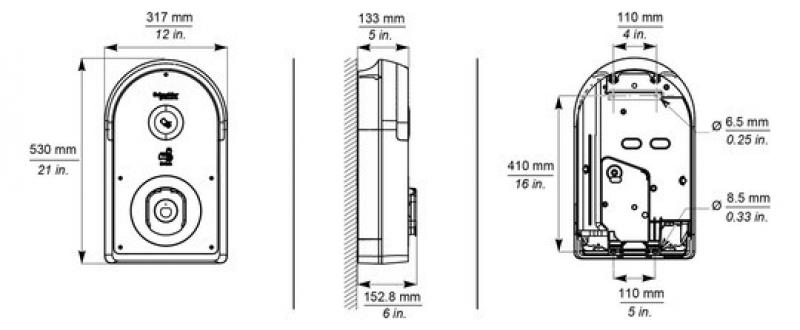

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 183 mm
• Gewicht: ca. 10 kg
• Material: UV-behandeltes Polycarbonat
• Frontfarbe: Weiß RAL 9003
• Gehäusefarbe: Dunkelgrau RAL 7016
• Rückseite: Schwarz RAL 9005
• Kabeleinführung: unten, oben oder hinten
BETRIEBSBEDINGUNGEN
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Relative Luftfeuchtigkeit: 5–95 %
• Maximale Aufstellungshöhe: 2.000 m ohne Leistungsreduzierung
• Eigenverbrauch: unter 10 W
EINSATZBEREICHE
• Firmenparkplätze
• Gewerbeparkplätze
• Halböffentliche Parkplätze
• Tiefgaragen
• Parkhäuser
• Bürogebäude
• Hotels und Gastronomie
• Wohnanlagen
• Flottenparkplätze
• Professionelle Ladeinfrastruktur
• Ladepunkte mit MID-Verbrauchserfassung
• Ladepunkte mit RFID-/NFC-Zugangskontrolle
• Ladeinfrastruktur mit Backend-Anbindung
• Ladeinfrastruktur mit Lastmanagement
• Anwendungen mit fest angeschlagenem Ladekabel
NORMEN & ZERTIFIZIERUNGEN
• IEC/EN 61851-1 Ed. 3
• IEC/EN 62196-1 Ed. 2
• IEC/EN 62196-2 Ed. 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE
• EV Ready
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die SCHNEIDER ELECTRIC EVB3S22NC0M für professionelle Ladeanwendungen, bei denen 22 kW Ladeleistung, ein fest angeschlagenes 5-m-Typ-2-Ladekabel und eine präzise Verbrauchserfassung gefragt sind. Der integrierte MID-Zähler, die 6-mA-Gleichfehlerstromerkennung, NFC/RFID, OCPP 1.6J sowie Ethernet und Modbus ermöglichen eine vielseitige Integration in moderne Ladeinfrastrukturen. IP55, IK10 und der große Temperaturbereich machen die Wallbox zudem für anspruchsvolle Innen- und Außenbereiche geeignet.
OPTIONALES ZUBEHÖR
• WLAN-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1MW
• Modem-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1MS
• 4G-Modem-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1MM
• ISO-15118-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1M8
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS1
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS2
• Metal Kit – Hersteller-Art.-Nr.: EVA1RWKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS2
