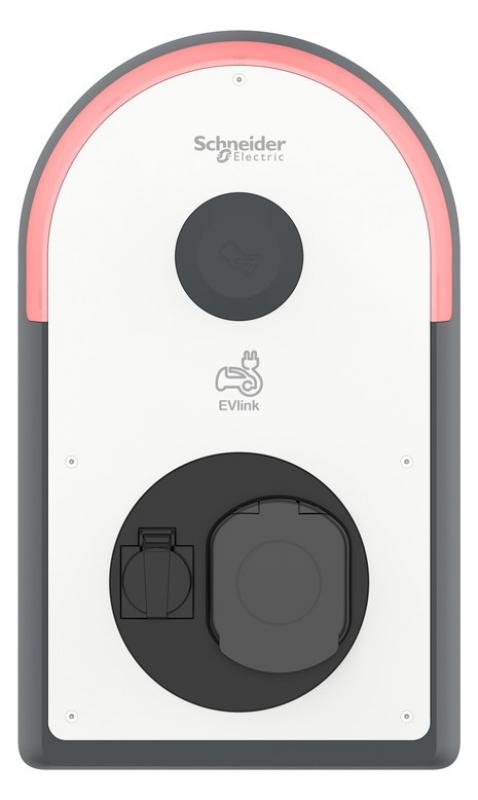

SCHNEIDER ELECTRIC EVB3S22N4FB – professionelle 22-kW-Wallbox
Die EVlink Pro AC EVB3S22N4FB wurde für professionelle Ladeinfrastrukturen entwickelt und bietet eine leistungsstarke sowie umfangreich ausgestattete Lösung für Elektrofahrzeuge. Mit einer maximalen Ladeleistung von 22 kW und dreiphasigem Anschluss eignet sie sich insbesondere für Standorte, an denen Fahrzeuge innerhalb vergleichsweise kurzer Zeit geladen werden sollen.

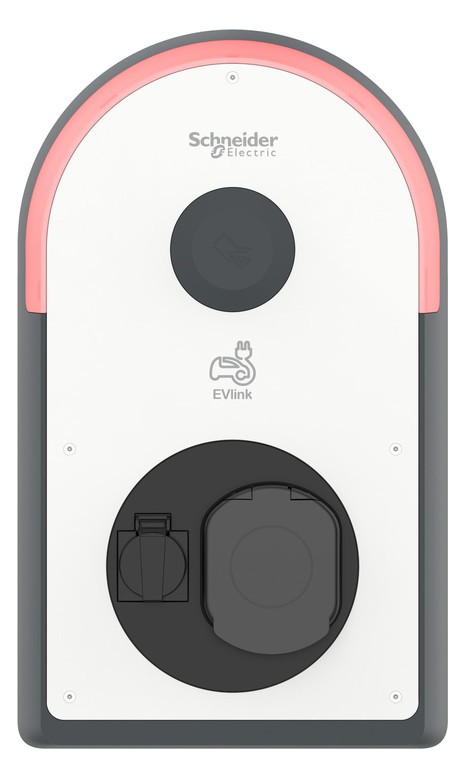

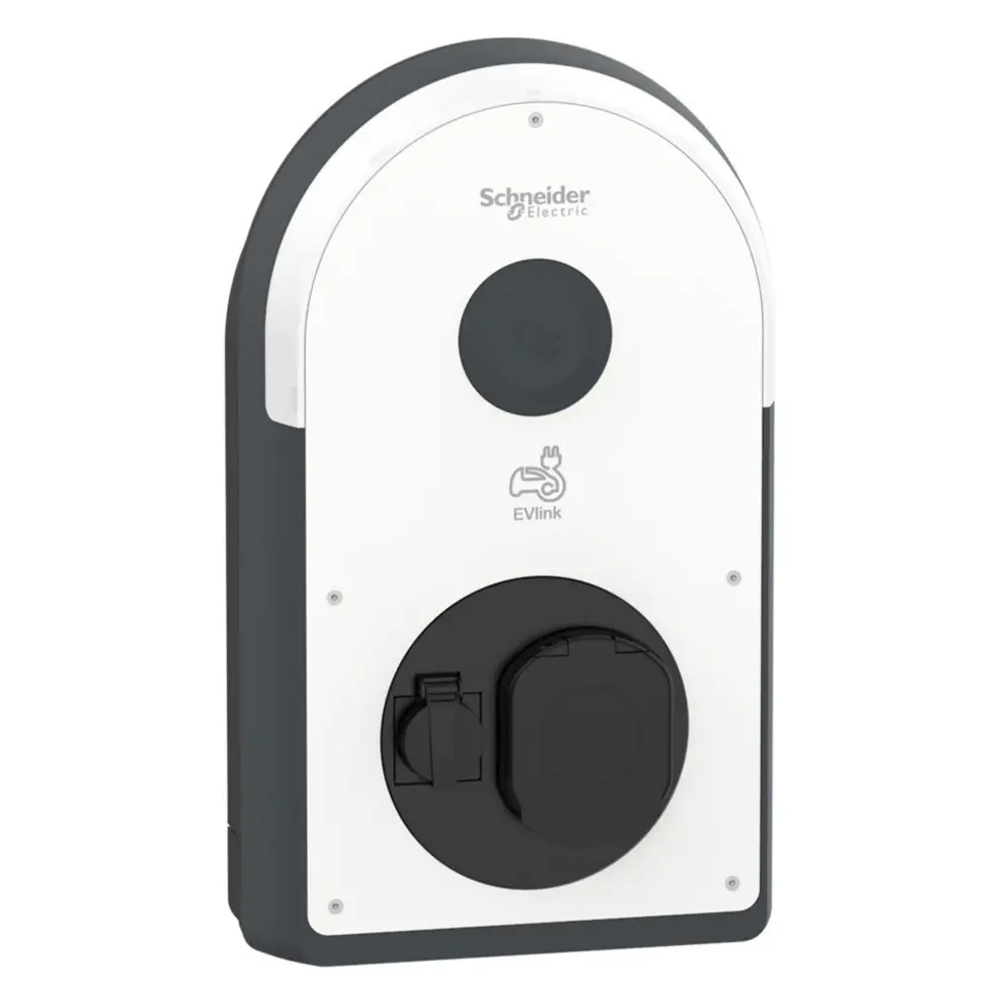

Die Ladestation arbeitet nach IEC 61851-1 im Mode 3 und besitzt eine Typ-2-Ladesteckdose mit Shutter und Berührungsschutz. Damit ist sie für das normgerechte AC-Laden entsprechender Elektrofahrzeuge ausgelegt. Die Ladeleistung kann abhängig von der Installation und Konfiguration an die jeweiligen Anforderungen angepasst werden.
Zusätzlich ist eine Typ-F-Schuko-Steckdose integriert. Diese kann beispielsweise für zusätzliche elektrische Verbraucher verwendet werden und bietet eine maximale Leistung von bis zu 2,3 kW bei einphasigem Betrieb.
Integrierter FI-Schutz Typ B-EV
Ein besonderes Merkmal dieser Variante ist der integrierte Fehlerstromschutz Typ B-EV. Dadurch unterscheidet sich die EVB3S22N4FB von Varianten der EVlink Pro AC, die beispielsweise lediglich über eine integrierte 6-mA-Gleichfehlerstromerkennung verfügen.
Der integrierte Schutz ist speziell auf die Anforderungen beim Laden von Elektrofahrzeugen ausgelegt und erhöht die Sicherheit der Ladeinstallation. Die konkrete Absicherung und Auslegung der vorgeschalteten Installation muss entsprechend den örtlichen Anschlussbedingungen und den Vorgaben einer Elektrofachkraft erfolgen.
NFC- und RFID-Zugangskontrolle
Für professionelle Ladeanwendungen ist die Wallbox mit einem NFC-/RFID-Reader ausgestattet. Dadurch können Ladevorgänge autorisierten Benutzern vorbehalten werden.
Der NFC-Reader arbeitet mit 13,56 MHz. Der RFID-Reader unterstützt verschiedene RFID-Technologien und ermöglicht damit die Nutzung entsprechender Zugangskarten oder RFID-Badges.

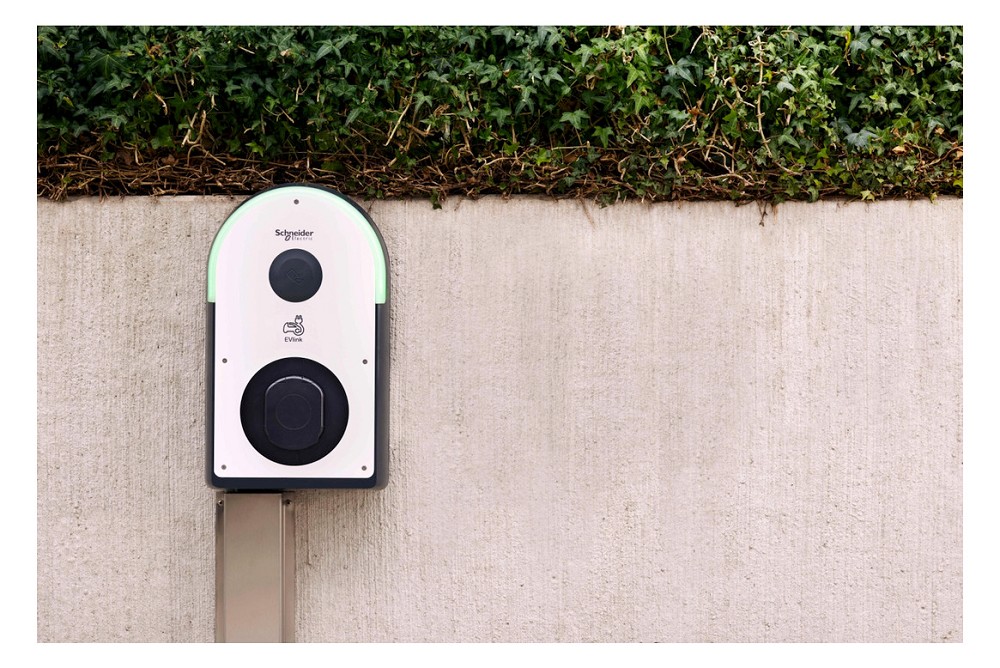

Die Nutzerinformationen und der aktuelle Betriebszustand werden über einen gut sichtbaren LED-Bogen angezeigt. Dadurch lässt sich der Status der Ladestation schnell erkennen.
Umfangreiche Kommunikationsmöglichkeiten
Die EVlink Pro AC bietet zahlreiche Schnittstellen für die Integration in übergeordnete Systeme. Zur Verfügung stehen unter anderem:
• Bluetooth
• Ethernet
• Modbus RTU
• Modbus TCP
• OCPP 1.6J
Die zwei Ethernet-Anschlüsse ermöglichen unter anderem eine Daisy-Chain-Vernetzung. Dadurch können mehrere Ladestationen in einer entsprechenden Infrastruktur miteinander verbunden werden.
Über OCPP 1.6J kann die Wallbox mit geeigneten Backend-Systemen kommunizieren. Dadurch eignet sie sich auch für professionelle Ladeinfrastrukturen mit zentraler Verwaltung und Abrechnung.
Die Wallbox kann außerdem in das EcoStruxure EV Charging Expert Lastmanagementsystem von SCHNEIDER ELECTRIC integriert werden.
Intelligentes Lastmanagement
Für eine bedarfsgerechte Steuerung besitzt die Ladestation mehrere digitale Eingänge. Diese können unter anderem zur vorübergehenden Begrenzung des Ladestroms sowie für verschobene oder ausgesetzte Ladevorgänge genutzt werden.
Auch die Erkennung der Fahrzeuganwesenheit kann über einen entsprechenden Eingang unterstützt werden. Damit eignet sich die Wallbox für Ladeinfrastrukturen, bei denen die verfügbare elektrische Leistung intelligent verteilt werden soll.
Komfortable Inbetriebnahme
Die Inbetriebnahme und Konfiguration kann über die eSetup App per Bluetooth erfolgen. Dadurch lässt sich die Ladestation direkt vor Ort konfigurieren, ohne dass für die Erstinbetriebnahme zwingend eine umfangreiche zusätzliche Kommunikationsinfrastruktur erforderlich ist.
Für weiterführende Funktionen stehen die kabelgebundenen und drahtlosen Kommunikationsmöglichkeiten der EVlink Pro AC zur Verfügung.
Für Innen- und geschützte Außenbereiche
Das Gehäuse besteht aus UV-behandeltem Polycarbonat und besitzt die Schutzart IP54. Die Ladestation ist damit gegen Staub in schädigender Menge sowie gegen Spritzwasser aus allen Richtungen geschützt.

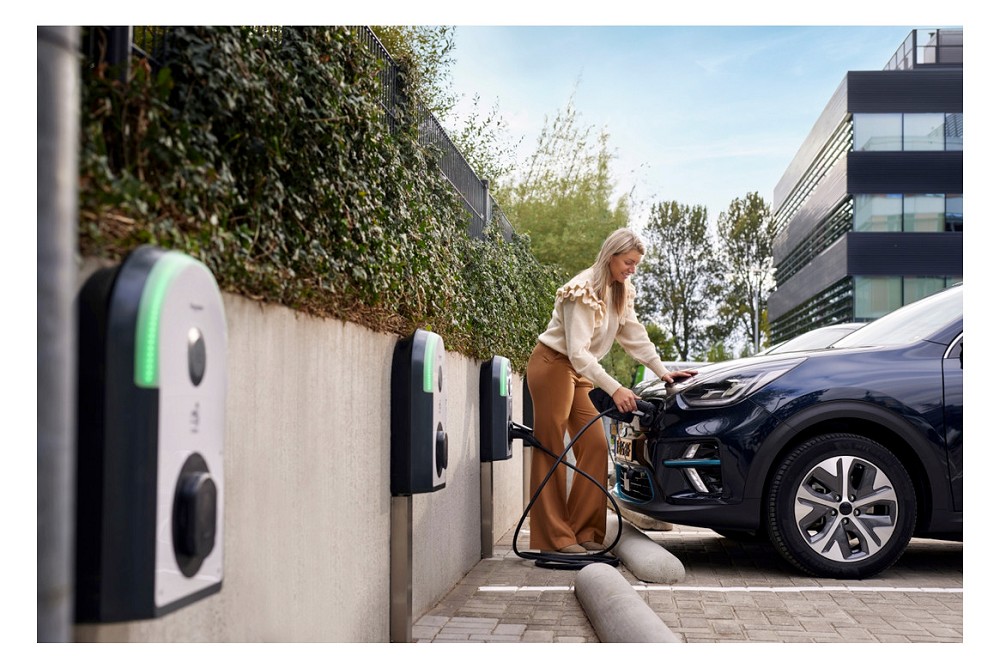

Die hohe Schlagfestigkeit IK10 macht die Wallbox besonders robust und prädestiniert sie für den Einsatz in gewerblichen und halböffentlichen Bereichen, beispielsweise auf Firmenparkplätzen, in Parkhäusern oder Tiefgaragen.

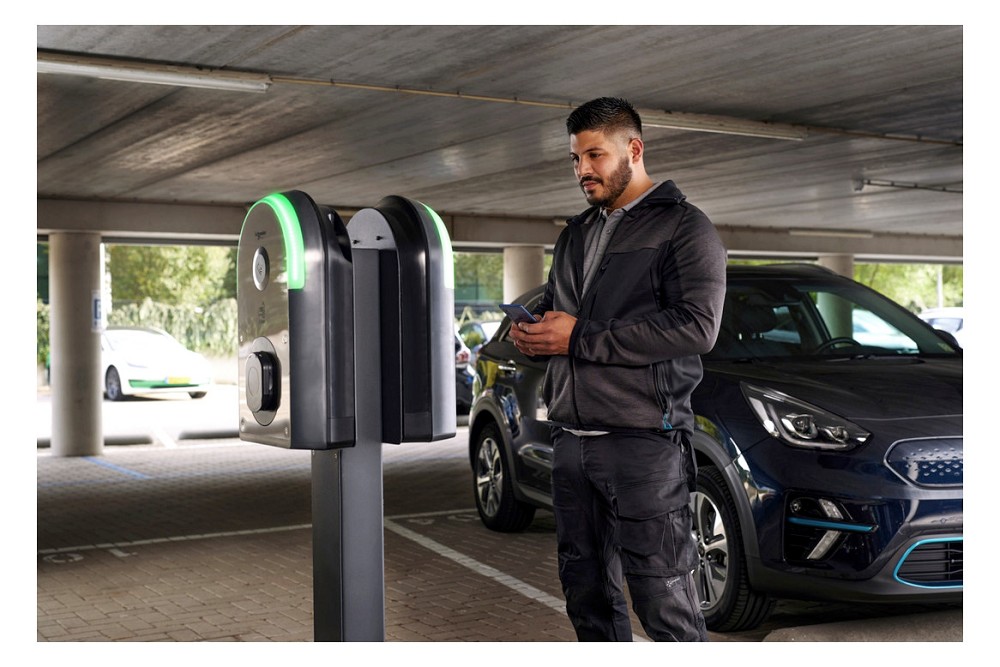

Die Wallbox kann direkt an der Wand montiert werden. Für freistehende Installationen stehen passende EVlink Stelen als Zubehör zur Verfügung.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: SCHNEIDER ELECTRIC
• Produktserie: EVlink Pro AC
• Hersteller-Art.-Nr.: EVB3S22N4FB
• EAN: 3606482213227
• Ladeart: AC
• Lademodus: Mode 3
• Anzahl der Ladepunkte: 1
• Anschluss: 3-phasig
• Nennanschlussleistung: 22 kW
• Maximale Leistung pro Ladepunkt: 22 kW
• Typ-2-Ladesteckdose: 1
• Typ-2-Anschluss mit Shutter: Ja
• Typ-F-Schuko-Steckdose: 1
• Maximale Leistung Schuko-Steckdose: 2,3 kW
• Integrierter Fehlerstromschutz: FI Typ B-EV
• NFC-Reader: Ja
• RFID-Reader: Ja
• MID-Energiezähler: abhängig von der konkreten Ausführung, bei dieser Variante nicht als integrierter MID-Zähler angegeben
• Schutzart: IP54
• Schlagfestigkeit: IK10
• Gehäusematerial: UV-behandeltes Polycarbonat
• Montageart: Wandmontage
• Montage auf EVlink Stele: möglich
• Montage im Metallic-Kit: möglich
LADETECHNIK & SICHERHEIT
• Ladeleistung: bis 22 kW
• Dreiphasiges AC-Laden
• Typ-2-Ladesteckdose nach IEC 62196-2
• Mode 3 nach IEC 61851-1
• Shutter und Berührungsschutz an der Typ-2-Steckdose
• Integrierter FI-Schutz Typ B-EV
• Fehlerstromüberwachung speziell für die Ladeanwendung
• Zugangskontrolle über NFC/RFID
• LED-Statusanzeige
• Erkennung der Fahrzeuganwesenheit
• Möglichkeit zur temporären Strombegrenzung
• Möglichkeit zum Verschieben oder Aussetzen von Ladevorgängen
KOMMUNIKATION
• Bluetooth: Ja
• Ethernet: Ja
• Anzahl Ethernet-Anschlüsse: 2
• Daisy Chain: Ja
• Modbus RTU: Ja
• Modbus TCP: Ja
• OCPP 1.6J: Ja
• Integration in Backend-Systeme: Ja
• Integration in EcoStruxure EV Charging Expert: möglich
• Inbetriebnahme über eSetup App: Ja
NFC & RFID
• NFC-Frequenz: 13,56 MHz
• NFC-Zugangskontrolle: Ja
• RFID-Zugangskontrolle: Ja
• Unterstützung verschiedener RFID-Badges: Ja
• RFID-Protokolle: ISO/IEC 14443 A und B sowie ISO/IEC 15693
• Kompatibilität unter anderem mit MIFARE Ultralight, MIFARE Classic und MIFARE Plus
MAẞE

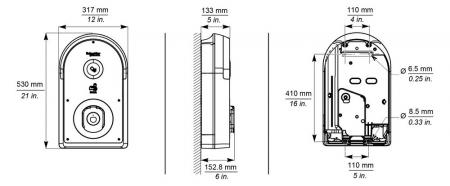

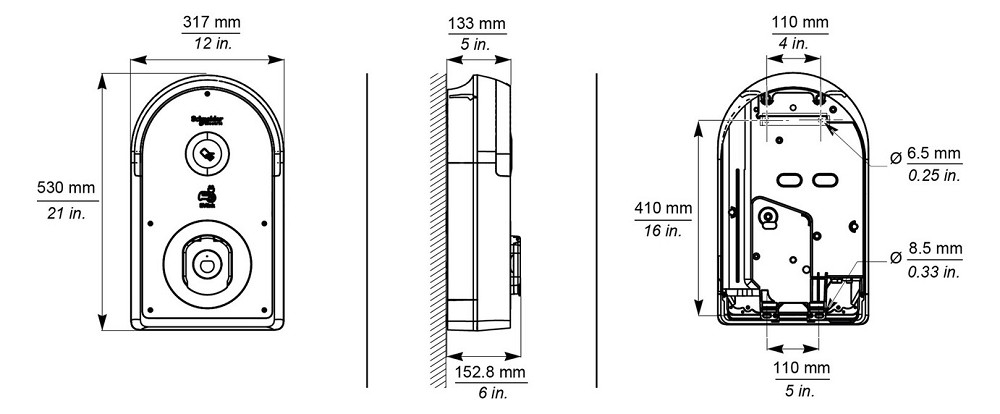

• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 158 mm
• Abmessungen B x H x T: 317 x 529 x 158 mm
• Gewicht: ca. 7,5 kg
EINSATZBEREICHE
• Firmenparkplätze
• Gewerbeparkplätze
• Halböffentliche Parkplätze
• Parkhäuser
• Tiefgaragen
• Wohnanlagen
• Bürogebäude
• Gewerbeimmobilien
• Fuhrparks
• Ladeinfrastruktur mit mehreren Ladepunkten
• Professionelle Ladeinfrastrukturen
• Innenbereiche
• Geschützte Außenbereiche
• Wandmontage
• Montage auf EVlink Stelen
BETRIEBSBEDINGUNGEN
• Schutzart: IP54
• Schlagfestigkeit: IK10
• Betriebstemperatur: je nach Systemausführung gemäß Herstellerangaben
• Gehäuse: UV-behandeltes Polycarbonat
• Geeignet für professionelle Ladeinfrastrukturen
• Für Wand- und Stelenmontage geeignet
NORMEN & STANDARDS
• IEC/EN 61851-1
• IEC/EN 62196-1
• IEC/EN 62196-2
• CE-Kennzeichnung
• E.V. Ready
• OCPP 1.6J
• Modbus-Kommunikation
MAẞE UND AUSFÜHRUNG
• Gehäusefarbe: Dunkelgrau RAL 7016 / Schwarz RAL 9005
• Frontabdeckung: Weiß RAL 9003
• Gehäusematerial: Polycarbonat, UV-behandelt
• Montage: Wandmontage
• Stele: optional
• Metallic-Kit: optional
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Experten empfehlen die SCHNEIDER ELECTRIC EVB3S22N4FB EVlink Pro AC, wenn eine leistungsstarke und professionell vernetzbare 22-kW-Wallbox mit integriertem FI-Schutz Typ B-EV benötigt wird. Die Kombination aus Typ-2-Ladesteckdose, zusätzlicher Schuko-Steckdose, NFC-/RFID-Zugangskontrolle sowie Bluetooth-, Ethernet-, Modbus- und OCPP-Schnittstellen bietet eine sehr hohe Flexibilität für moderne Ladeinfrastrukturen. Durch IP54, IK10 und die umfangreichen Kommunikations- und Lastmanagementmöglichkeiten eignet sich die Wallbox besonders für gewerbliche, halböffentliche und professionelle Anwendungen.
