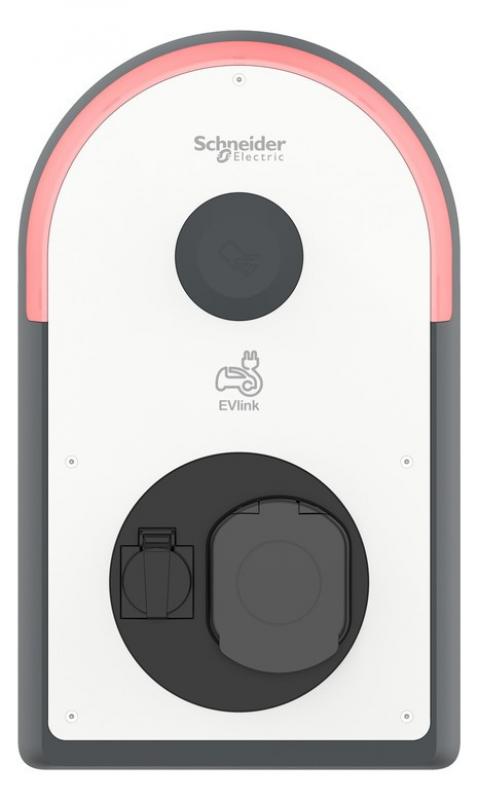

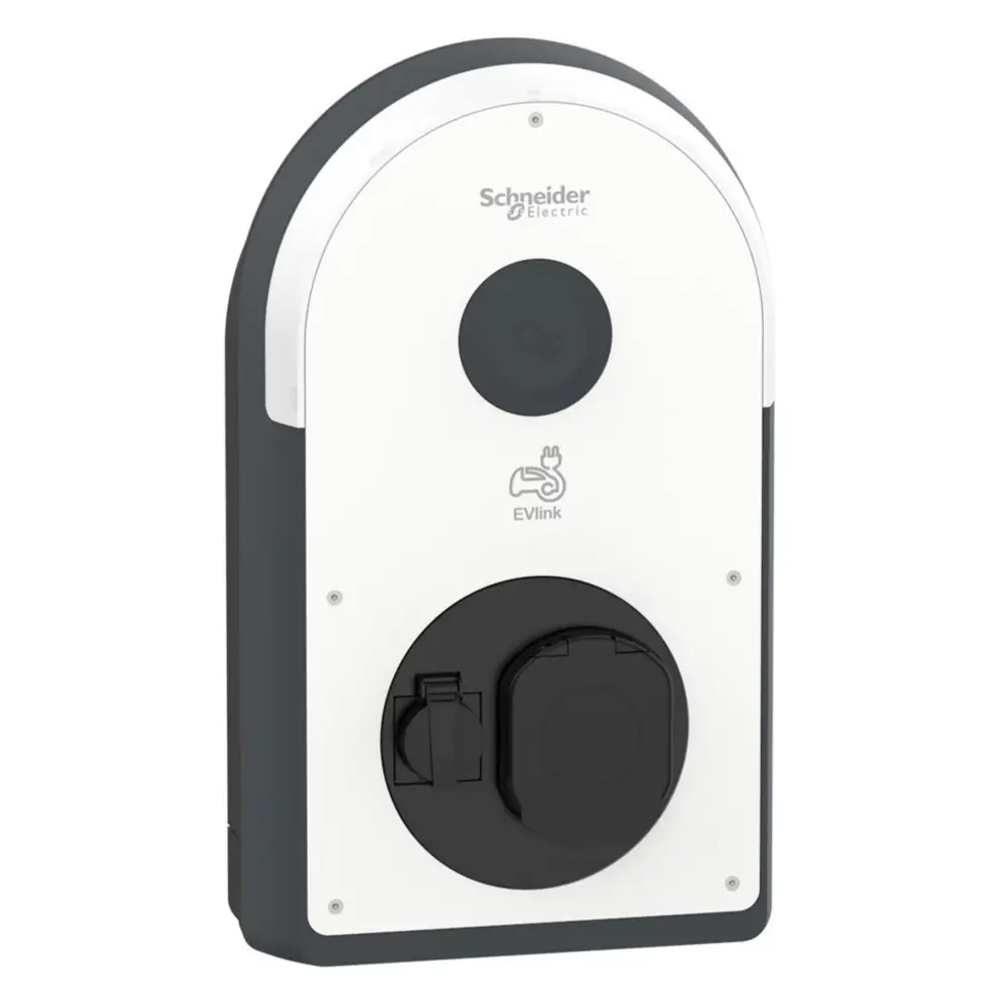

SCHNEIDER ELECTRIC EVB3S22N4B EVlink Pro AC Wallbox 22 kW
Die SCHNEIDER ELECTRIC EVB3S22N4B aus der Baureihe EVlink Pro AC wurde für anspruchsvolle Ladeanwendungen in Innen- und Außenbereichen entwickelt. Mit einer Ladeleistung von bis zu 22 kW bei 32 A und dreiphasigem Anschluss ermöglicht die Wallbox ein schnelles und zuverlässiges Laden von Elektrofahrzeugen nach Mode 3 gemäß IEC 61851-1.
Die integrierte Typ-2-Ladesteckdose mit Shutter ist für eine sichere und komfortable Verbindung mit dem Fahrzeug ausgelegt. Die Ladeleistung beträgt maximal 22 kW bei 380 bis 415 V AC. Dadurch eignet sich die Wallbox insbesondere für Gewerbeobjekte, Firmenparkplätze, halböffentliche Parkflächen, Garagen und anspruchsvolle private Ladeinfrastrukturen.
Ein besonderer Vorteil der EVB3S22N4B ist der integrierte FI Typ B-EV. Damit verfügt die Wallbox bereits über eine umfassende Fehlerstromüberwachung für die Ladeanwendung. Zusätzlich ist eine 6-mA-Gleichfehlerstromerkennung integriert. Der iMNx-Unterspannungsauslöser unterstützt die Abschaltung bei Kontaktverschweißung und erfüllt damit entsprechende Anforderungen von E.V. Ready.
Die robuste Konstruktion mit IP55 und IK10 schützt die Ladestation vor Staub, Wasser und mechanischen Beanspruchungen. Das UV-behandelte Polycarbonatgehäuse ist für den dauerhaften Einsatz im Innen- und Außenbereich geeignet. Der zulässige Betriebstemperaturbereich von -30 bis +50 °C ermöglicht einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
Für die Zugangskontrolle verfügt die Wallbox über einen integrierten NFC- und RFID-Leser. Unterstützt werden unter anderem MIFARE Classic, MIFARE Ultralight und MIFARE Plus. Die NFC-Schnittstelle arbeitet mit 13,56 MHz und unterstützt NFC-Tags der Typen 1, 2, 4 und 5. Neben der Authentifizierung per RFID/NFC ist auch ein freier Zugang möglich.
Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die eSetup App per Bluetooth. Über den gut sichtbaren LED-Lichtbogen werden Betriebszustände wie Ladebereitschaft, Ladevorgang und Störungen eindeutig angezeigt.
Für die Integration in professionelle Ladeinfrastrukturen bietet die EVB3S22N4B umfangreiche Kommunikationsmöglichkeiten. Zwei RJ45-Anschlüsse ermöglichen die Ethernet-Kommunikation, wobei einer für Daisy-Chain-Verbindungen genutzt werden kann. Zusätzlich stehen Bluetooth, Modbus TCP und Modbus seriell zur Verfügung. Über OCPP 1.6 mit JSON Smart Charging kann die Wallbox an ein Backend angebunden werden. Auch die Integration in das Lastmanagementsystem EcoStruxure EV Charging Expert ist möglich.
Die Wallbox verfügt außerdem über drei digitale Eingänge. Diese können beispielsweise für eine vorübergehende Leistungsreduzierung, verzögertes oder ausgesetztes Laden sowie die Erkennung der Fahrzeuganwesenheit verwendet werden. Dadurch lässt sich die Ladestation flexibel in bestehende Energiemanagement- und Lastmanagementsysteme integrieren.
Die EVlink Pro AC kann an der Wand, auf einer separat erhältlichen Stele oder mit einem separat erhältlichen Gehäusebausatz montiert werden. Die Kabeleinführung ist von unten, oben oder hinten möglich. Dadurch lässt sich die Installation flexibel an die baulichen Gegebenheiten vor Ort anpassen.
Darüber hinaus ist die Wallbox modular erweiterbar. Optional können Kommunikationsmodule für WLAN, 4G und ISO 15118 nachgerüstet werden. Damit bietet die EVB3S22N4B eine zukunftssichere Grundlage für moderne Ladeinfrastrukturen.
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: SCHNEIDER ELECTRIC
• Baureihe: EVlink Pro AC
• Produktbezeichnung: EVB3S22N4B
• Produkttyp: Ladestation / Wallbox
• Ladebetriebsart: Mode 3
• Anzahl der Ladepunkte: 1
• Anschluss: 3-phasig
• Nennanschlussleistung: 22 kW
• Maximale Ladeleistung: 22 kW
• Ladestrom: 32 A
• Betriebsspannung: 380–415 V AC
• Netzfrequenz: 50/60 Hz
• Ausgang: Typ-2-Ladesteckdose mit Shutter
• Schutzgerät: integrierter FI Typ B-EV
• Gleichfehlerstromerkennung: integriert
• Unterspannungsauslöser: iMNx integriert
• Energiezähler: integriert, Genauigkeitsklasse 1
• RFID/NFC-Leser: integriert
• NFC-Frequenz: 13,56 MHz
• Freier Zugang möglich: Ja
• Montageart: Wandmontage oder Bodenmontage über Stele
• Innenbereich: Ja
• Außenbereich: Ja
• Gehäusematerial: UV-behandeltes Polycarbonat
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Farbe Front: Weiß, RAL 9003
• Farbe Gehäuse: Dunkelgrau, RAL 7016
• Farbe Rückseite: Schwarz, RAL 9005
• Eigenverbrauch: bis 10 W
• Betriebshöhe: bis 2.000 m ohne Leistungsreduzierung
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Relative Luftfeuchtigkeit: 5–95 %
KOMMUNIKATION & STEUERUNG
• Bluetooth: integriert
• Ethernet: integriert
• Ethernet-Anschlüsse: 2 RJ45
• Daisy-Chain-Funktion: Ja
• Modbus TCP: Ja
• Modbus seriell: Ja
• OCPP: OCPP 1.6
• OCPP Smart Charging: JSON Smart Charging
• NFC: Ja
• RFID: Ja
• eSetup App: Ja
• Lastmanagement: geeignet
• EcoStruxure EV Charging Expert: kompatibel
• WLAN: optional nachrüstbar
• 3G/4G: optional nachrüstbar
• ISO 15118: optional nachrüstbar
ZUGANG & AUTHENTIFIZIERUNG
• Authentifizierung per RFID: Ja
• Authentifizierung per NFC: Ja
• RFID ISO/IEC 14443 A: Ja
• RFID ISO/IEC 14443 B: Ja
• RFID ISO/IEC 15693: Ja
• MIFARE Classic: kompatibel
• MIFARE Ultralight: kompatibel
• MIFARE Plus: kompatibel
• NFC-Tags Typ 1: kompatibel
• NFC-Tags Typ 2: kompatibel
• NFC-Tags Typ 4: kompatibel
• NFC-Tags Typ 5: kompatibel
• Freier Zugang: Ja
EINGÄNGE & LASTMANAGEMENT
• Anzahl digitale Eingänge: 3
• Eingang für Leistungsreduzierung: Ja
• Eingang für verzögertes Laden: Ja
• Eingang für Fahrzeugerkennung: Ja
• Lastmanagement: Ja
• Dynamisches Lastmanagement: über kompatibles System möglich
• Dezentrale Steuerung: Ja
• EcoStruxure EV Charging Expert: kompatibel
SCHUTZ & SICHERHEIT
• FI Typ B-EV: integriert
• Gleichfehlerstromerkennung: integriert
• iMNx-Unterspannungsauslöser: integriert
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Schutz gegen mechanische Beanspruchung: IK10
• E.V. Ready: Ja
• CE-Kennzeichnung: Ja

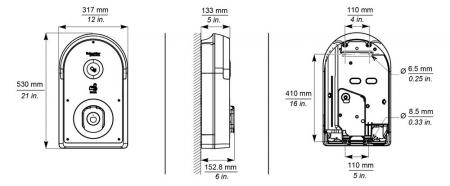

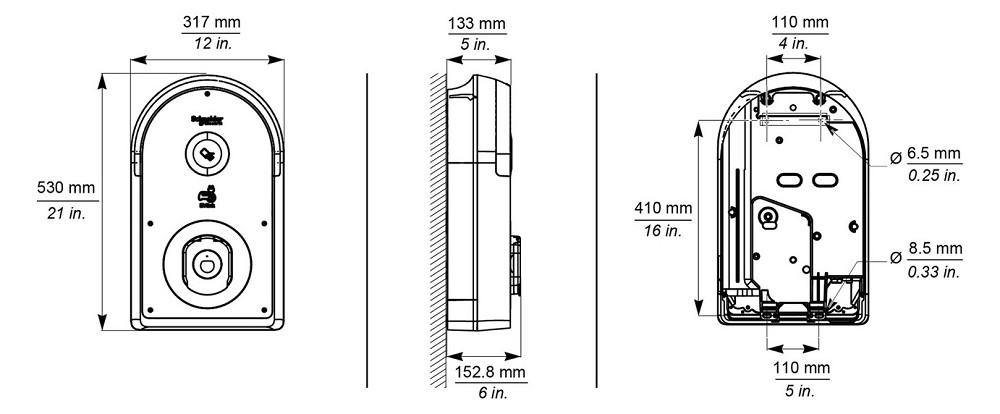

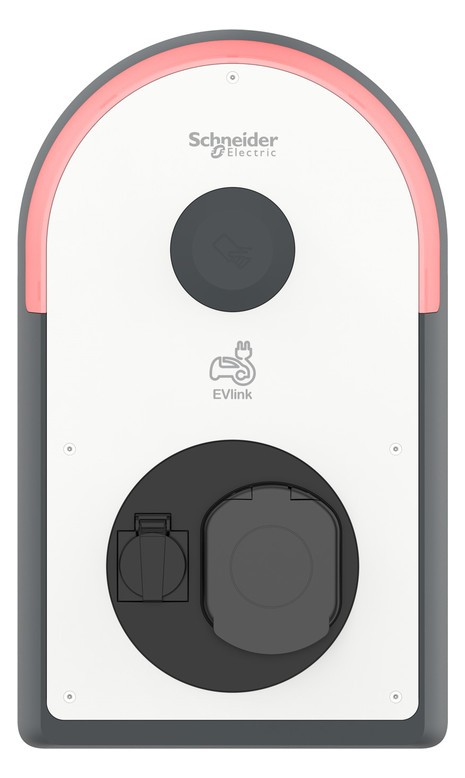

MAẞE
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 153 mm
• Gewicht: ca. 7,2 kg

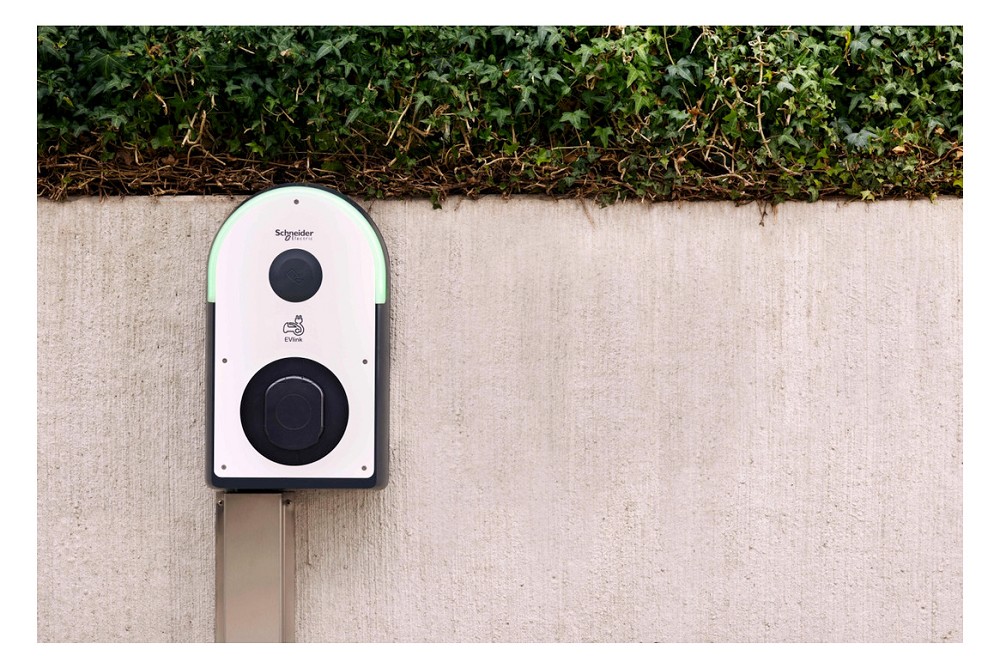

MONTAGE & EINSATZBEREICHE
• Wandmontage im Innenbereich
• Wandmontage im Außenbereich

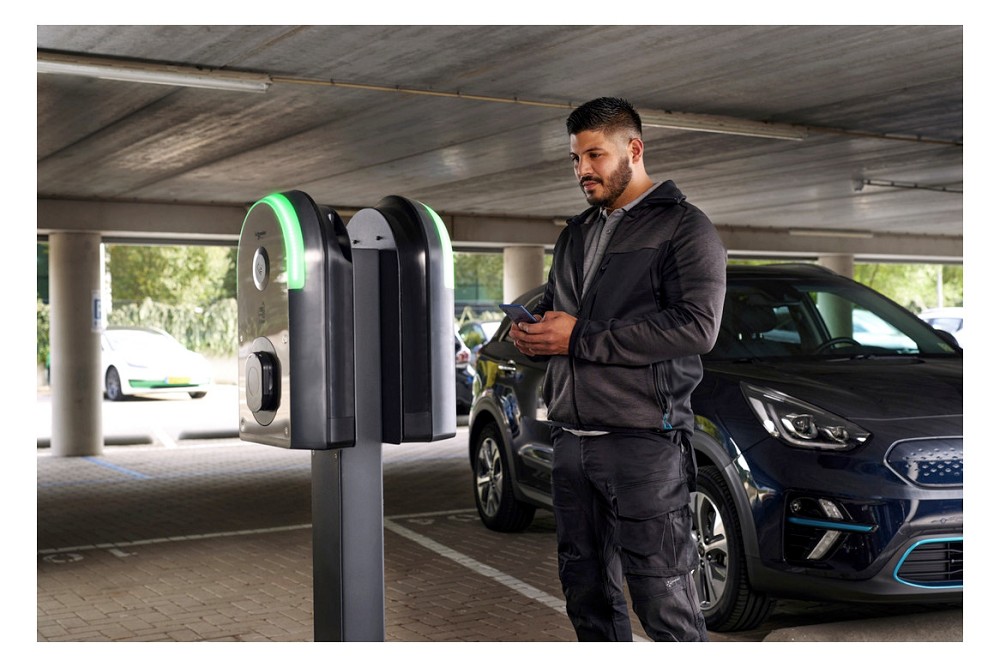

• Montage auf EVlink Stele möglich
• Montage mit separatem Gehäusebausatz möglich
• Kabeleinführung von unten möglich
• Kabeleinführung von oben möglich
• Kabeleinführung von hinten möglich
• Firmenparkplätze
• Gewerbeobjekte
• Bürogebäude
• Halböffentliche Parkplätze
• Parkhäuser und Garagen
• Wohnanlagen
• Private Ladeinfrastruktur
• Professionelle Ladeinfrastruktur
• Ladeverbünde mit Lastmanagement
KOMPATIBLE SYSTEME
• EVlink EcoStruxure EV Charging Expert
• EcoStruxure EV Advisor
• EVlink Pro AC Metal
• OCPP-1.6-kompatible Backend-Systeme
NORMEN & ZERTIFIZIERUNGEN
• EN/IEC 61851-1 Ed. 3
• EN/IEC 62196-1 Ed. 2
• EN/IEC 62196-2 Ed. 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE
• E.V. Ready
OPTIONALES ZUBEHÖR
• WLAN-Modul – Hersteller-Art.-Nr.: EVA1MW
• 4G-Modem-Modul – Hersteller-Art.-Nr.: EVA1MM
• ISO-15118-Kommunikationsmodul – Hersteller-Art.-Nr.: EVA1M8
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS1
• EVlink Stele – Hersteller-Art.-Nr.: EVA1PBS2
• Metal Kit – Hersteller-Art.-Nr.: EVA1RWKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS1
• Metal Kit – Hersteller-Art.-Nr.: EVA1RFKS2
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Die SCHNEIDER ELECTRIC EVB3S22N4B ist eine professionelle 22-kW-Wallbox für anspruchsvolle Ladeinfrastrukturen, die hohe Ladeleistung mit umfangreichen Schutz-, Kommunikations- und Steuerungsfunktionen verbindet. Besonders überzeugend sind der integrierte FI Typ B-EV, die NFC/RFID-Zugangskontrolle, OCPP 1.6 sowie die umfangreichen Möglichkeiten zur Einbindung in Lastmanagement- und Energiemanagementsysteme. Durch IP55, IK10 und die optional nachrüstbaren Kommunikationsmodule ist die EVlink Pro AC eine sehr flexible und zukunftssichere Lösung für gewerbliche und halböffentliche Ladeanwendungen.
