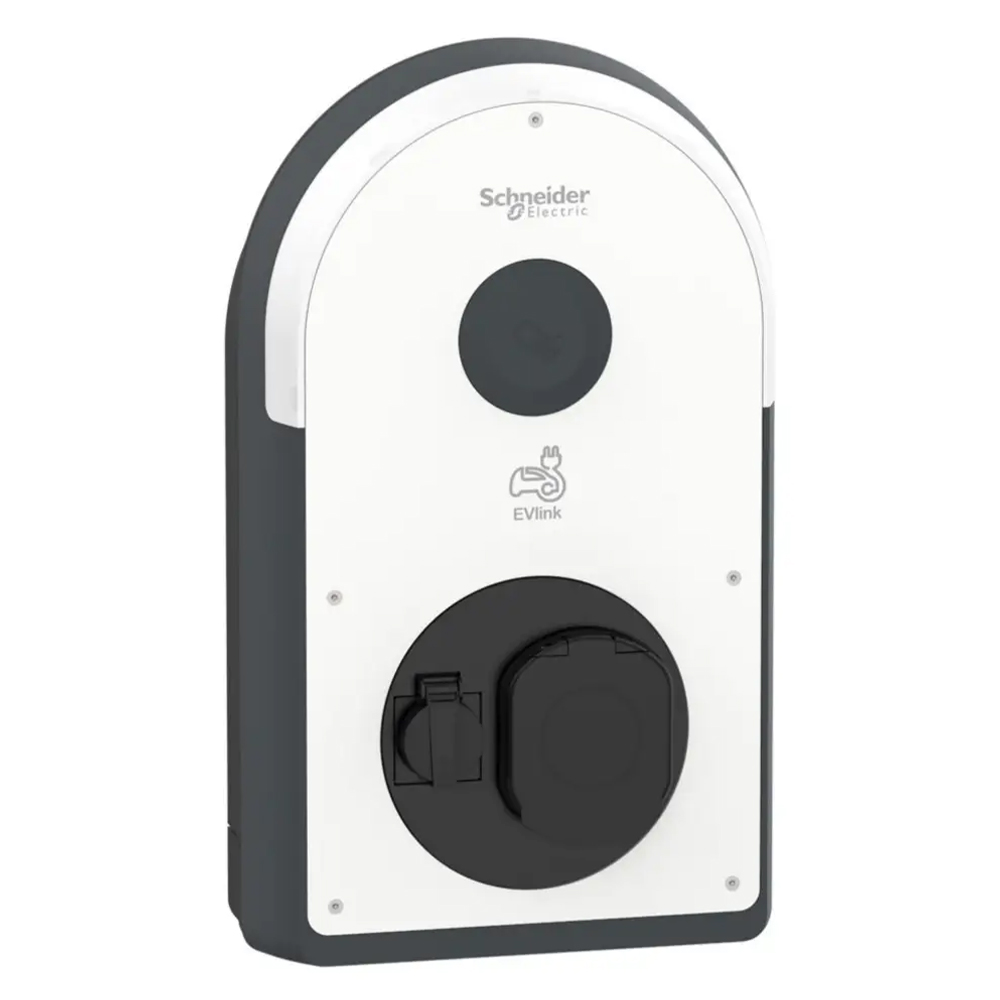

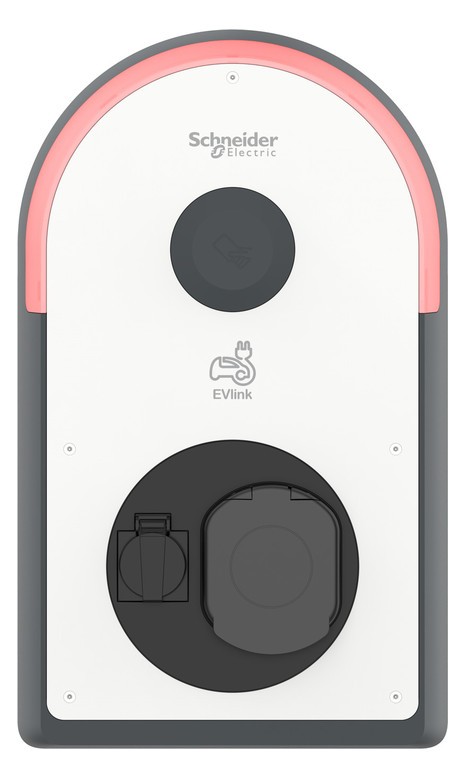

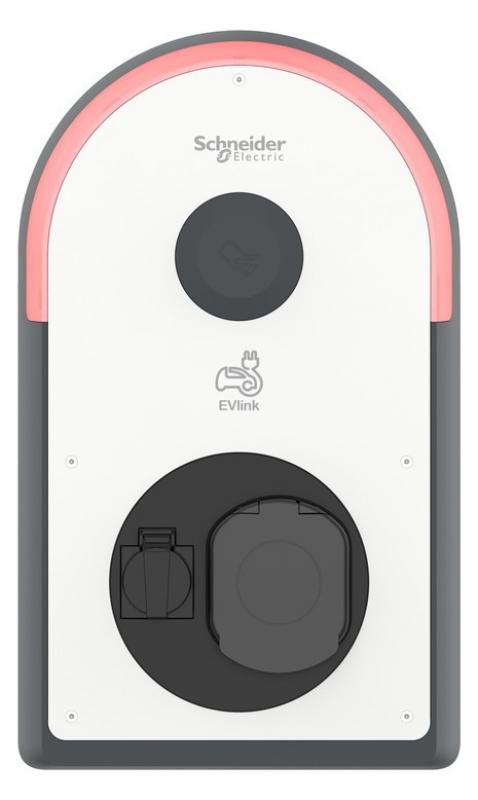

Die SCHNEIDER ELECTRIC EVB3S22N40MR EVlink Pro AC ist eine leistungsstarke und modular aufgebaute Wallbox für die professionelle Ladeinfrastruktur von Elektrofahrzeugen. Mit einer maximalen Ladeleistung von 22 kW bei 32 A und dreiphasigem Anschluss eignet sie sich besonders für halböffentliche Garagen, Firmenparkplätze, Gewerbeobjekte und professionelle Ladepunkte.
Die Wallbox verfügt über eine Typ-2-Ladesteckdose mit Shutter und ermöglicht das Laden nach Mode 3 gemäß IEC 61851-1. Die Ladeleistung beträgt bis zu 22 kW bei 380 bis 415 V AC und 50/60 Hz. Durch die dreiphasige Ausführung lassen sich Elektrofahrzeuge deutlich schneller laden als mit herkömmlichen einphasigen Ladepunkten.
Ein wesentlicher Vorteil dieser Ausführung ist der integrierte MID-Energiezähler. Damit eignet sich die EVlink Pro AC besonders für Anwendungen, bei denen der geladene Energieverbrauch nachvollziehbar erfasst und für Abrechnungs- oder Verwaltungszwecke dokumentiert werden soll. Der Energiezähler besitzt die Genauigkeitsklasse 1 und erfüllt die Anforderungen der Messgeräterichtlinie 2014/32/EU.
Für die elektrische Sicherheit ist ein FI Typ B-EV als separates Bauteil im Lieferumfang vorgesehen. Zusätzlich verfügt die Wallbox über einen iMNx-Unterspannungsauslöser sowie eine 6-mA-Gleichfehlerstromerkennung. Dadurch ist die Ladestation für professionelle Installationen mit entsprechend abgestimmter Schutztechnik ausgelegt.
Die integrierte NFC-/RFID-Funktion ermöglicht eine kontrollierte Freigabe der Ladestation. Unterstützt werden RFID-Technologien nach ISO/IEC 14443 A und B sowie ISO/IEC 15693. Auch MIFARE Classic, MIFARE Ultralight und MIFARE Plus werden unterstützt. Der NFC-Leser arbeitet mit einer Frequenz von 13,56 MHz. Alternativ ist auch ein freier Zugang möglich.
Die Inbetriebnahme und Konfiguration erfolgt komfortabel über die eSetup App per Bluetooth. Für die professionelle Vernetzung stehen außerdem zwei RJ45-Ethernet-Anschlüsse zur Verfügung. Unterstützt werden Ethernet, Bluetooth, Modbus TCP und Modbus Serial. Über OCPP 1.6J kann die Wallbox an ein Backend angebunden werden. Damit eignet sie sich auch für die Integration in professionelle Lade- und Lastmanagementsysteme.
Die EVlink Pro AC unterstützt JSON Smart Charging für OCPP 1.6 und kann mit dem Lastmanagementsystem EcoStruxure EV Charging Expert eingesetzt werden. Die vorhandenen Digitaleingänge ermöglichen unter anderem die vorübergehende Reduzierung der Ladeleistung, eine zeitlich verschobene bzw. ausgesetzte Ladung sowie die Erkennung der Fahrzeuganwesenheit.

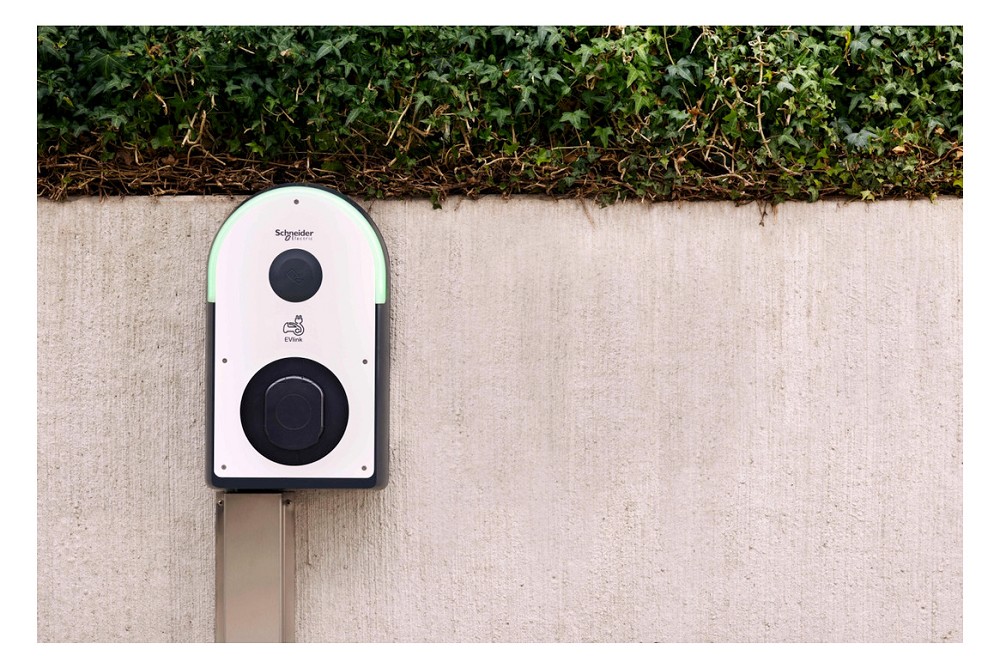

Die Wallbox ist sowohl für die Innen- als auch für die Außeninstallation geeignet. Sie kann an der Wand, in einem entsprechenden Bausatz-Gehäuse oder als bodenstehende Lösung installiert werden. Die Kabeleinführung ist von unten, oben oder hinten möglich.
Mit IP55 ist das Gehäuse gegen Staub und Strahlwasser geschützt. Die hohe Schlagfestigkeit IK10 macht die Wallbox besonders robust und für anspruchsvolle Einsatzbereiche geeignet. Das Gehäuse besteht aus UV-behandeltem Polycarbonat. Die Front ist in Weiß RAL 9003 ausgeführt, während das Gehäuse dunkelgrau RAL 7016 und die Rückseite schwarz RAL 9005 ist.

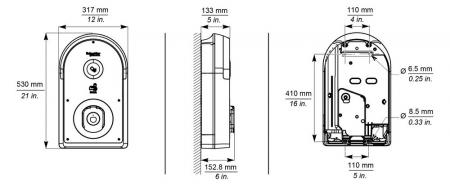

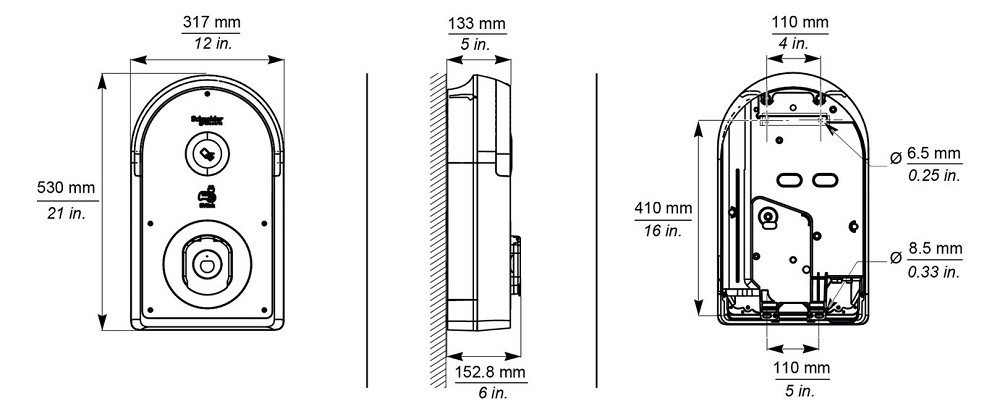

Die kompakte Bauform mit 317 mm Breite, 529 mm Höhe und 153 mm Tiefe ermöglicht eine platzsparende Installation. Der Betriebstemperaturbereich von -30 bis +50 °C erlaubt den Einsatz auch bei anspruchsvollen Umgebungsbedingungen.
Ein weiterer Vorteil der modularen Bauweise ist die Nachrüstbarkeit verschiedener Kommunikationsmodule. Optional können beispielsweise WLAN-, 4G-/Modem- oder ISO-15118-Module ergänzt werden. Dadurch lässt sich die Wallbox an zukünftige Anforderungen der Ladeinfrastruktur anpassen.
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
• Hersteller: Schneider Electric
• Baureihe: EVlink
• Produktname: EVlink Pro AC
• Gerätetyp: Ladestation / Wallbox
• Kurzbezeichnung: EVB3
• Hersteller-Art.-Nr.: EVB3S22N40MR
• EAN: 3606482213173
• Montageart: Wandmontage, Montage im Bausatz-Gehäuse oder bodenstehend mit entsprechendem System
• Einsatzbereich: Innen- und Außenbereich
• Anzahl der Ladepunkte: 1
• Ladebetriebsart: Mode 3
• Anschluss: 3-phasig
• Nennspannung: 380–415 V AC
• Netzfrequenz: 50/60 Hz
• Maximale Ladeleistung: 22 kW
• Maximaler Ladestrom: 32 A
• Ladeleistung: 22 kW bei 32 A und 380–415 V
• Ladesteckdose: Typ 2 mit Shutter
• Anzahl Typ-2-Steckdosen: 1
• Energiezähler: integriert
• MID-Energiezähler: ja
• Genauigkeitsklasse Energiezähler: Klasse 1
• Messgeräterichtlinie: 2014/32/EU
• Fehlerstromschutz: FI Typ B-EV als separates Bauteil im Lieferumfang
• Unterspannungsauslöser: iMNx
• Gleichfehlerstromerkennung: integriert
• Authentifizierung: NFC / RFID / freier Zugang
• NFC-Frequenz: 13,56 MHz
• RFID-Standard: ISO/IEC 14443 A und B sowie ISO/IEC 15693
• Unterstützte RFID-Technologien: MIFARE Classic, MIFARE Ultralight, MIFARE Plus
• Unterstützte NFC-Tag-Typen: Typ 1, Typ 2, Typ 4 und Typ 5
• Digitaleingänge: 3
• Eingang für Ladeleistungsreduzierung: ja
• Eingang für verzögerte bzw. ausgesetzte Ladung: ja
• Eingang für Fahrzeuganwesenheitserkennung: ja
• Lokale Statusanzeige: LED-Lichtleiste
• Statusanzeige verfügbar: grün
• Statusanzeige Ladevorgang: blau
• Statusanzeige Fehler: rot
KOMMUNIKATION & SMART CHARGING
• Bluetooth: integriert
• Ethernet: integriert
• Ethernet-Anschlüsse: 2 x RJ45
• Daisy-Chain-Funktion: ja
• Modbus Serial: ja
• Modbus TCP: ja
• OCPP: 1.6J
• OCPP Smart Charging: JSON Smart Charging
• Backend-Anbindung: ja
• Lastmanagement: geeignet
• EcoStruxure EV Charging Expert: kompatibel
• Inbetriebnahme: über eSetup App via Bluetooth
• Diagnosefunktionen: ja
• Ladestatusüberwachung: ja
• Lademanagement: ja
• WLAN: optional nachrüstbar
• 3G/4G-Modem: optional nachrüstbar
• ISO 15118: optional nachrüstbar
SCHUTZ & SICHERHEIT
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Schutzgerät: FI Typ B-EV
• iMNx-Unterspannungsauslöser: integriert bzw. vorgesehen
• Schutz gegen Gleichfehlerströme: ja
• UV-beständiges Gehäuse: ja
• Erdungssysteme: TT, TN-S, TN-C-S
• IT-Netz: unter entsprechenden Voraussetzungen kompatibel
• Zertifizierung: EV Ready
• CE-Kennzeichnung: ja
MAẞE & GEWICHT
• Breite: 317 mm
• Höhe: 529 mm
• Tiefe: 153 mm
• Gewicht: ca. 7,2 kg
• Material Gehäuse: UV-behandeltes Polycarbonat
• Frontfarbe: Weiß RAL 9003
• Gehäusefarbe: Dunkelgrau RAL 7016
• Rückseite: Schwarz RAL 9005
• Kabeleinführung: unten, oben oder hinten
BETRIEBSBEDINGUNGEN
• Betriebstemperatur: -30 bis +50 °C
• Lagertemperatur: -40 bis +80 °C
• Relative Luftfeuchtigkeit: 5–95 %
• Maximale Aufstellungshöhe: 2.000 m ohne Leistungsreduzierung
• Eigenverbrauch: bis 10 W
EINSATZBEREICHE
• Firmenparkplätze
• Gewerbeimmobilien
• Halböffentliche Parkplätze
• Tiefgaragen
• Parkhäuser
• Bürogebäude
• Hotels und Gastronomie
• Wohnanlagen
• Flottenparkplätze
• Ladeinfrastruktur für Unternehmen
• Professionelle AC-Ladepunkte
• Anwendungen mit RFID-/NFC-Zugangskontrolle
• Ladeinfrastruktur mit MID-Verbrauchserfassung
• Systeme mit Backend-Anbindung und Lastmanagement
NORMEN & ZERTIFIZIERUNGEN
• IEC/EN 61851-1 Ed. 3
• IEC/EN 62196-1 Ed. 2
• IEC/EN 62196-2 Ed. 1
• EN 61000-6-2:2019
• EN 61000-6-3:2007 + A1:2011
• IEC 60884-1
• NF C 61314
• ISO 15118
• CE
• EV Ready
EXPERTENBEWERTUNG
Unsere Lichtexperten empfehlen die SCHNEIDER ELECTRIC EVB3S22N40MR insbesondere für professionelle Ladeanwendungen, bei denen hohe Ladeleistung, Verbrauchserfassung und eine zuverlässige Zugangskontrolle erforderlich sind. Der integrierte MID-Zähler, die NFC-/RFID-Funktion, OCPP-1.6J-Unterstützung sowie Ethernet, Modbus und Bluetooth machen die Wallbox zu einer vielseitig einsetzbaren Lösung für moderne Ladeinfrastrukturen. Durch IP55, IK10 und den großen Temperaturbereich ist die EVlink Pro AC auch für anspruchsvolle Innen- und Außenbereiche geeignet.
